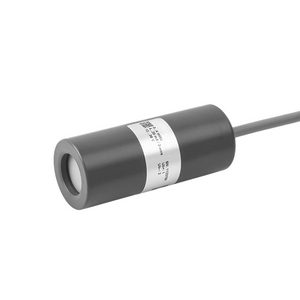

ALZ-3742-Exia погружной датчик уровня для высокоагрессивных сред

Преобразователь гидростатического давления — погружной датчик уровня ALZ-3742-Exia для высокоагрессивных и вязких сред, с открытой мембраной, изготовлен на основе емкостного сенсора с керамической мембраной в корпусе из пластика PVC, PVDF. Прибор имеет погрешность (класс точности) до 0,25% от диапазона измерений. Открытая керамическая мембрана прибора и высокая перегрузочная способность сенсора позволяют измерять уровни агрессивных и вязких сред.

Агрессивостойкий гидростатический датчик уровня ALZ-3742-Exia используется для измерения давления во многих отраслях промышленности -(химической, энергетике), где рабочие среды агрессивные и вязкие, на различных объектах энергетики, в системах экологического мониторинга (вода, канализация, утилизация отходов).

Диапазоны измерения гидростатического давления/уровня: от 0…0,4 м вод. ст. до 0…100 м вод. ст.
Основная погрешность (класс точности): 0,5 / 0,25% ДИ.
Выходной сигнал: 4…20 мА; 0,5…4,5 В; RS485 (Modbus RTU); HART.
Сенсор: керамический емкостной c мембраной открытого типа для высокоагрессивных и вязких сред.
Диапазон температур измеряемой среды, Тис: -20…+50 °C

Скачать опросный лист на погружные датчики гидростатического давления/уровня ALZ (ALZ-3742-ГД, другие гидростатические зонды, а также датчики давления (ДИ/ДВ/ДА/ДИВ) серий APZ, AMZ) Опросный лист на датчики давления и уровня ALZ, APZ, AMZ

Стоимость датчика уровня ALZ-3742 (погружного гидростатического зонда) зависит от модели, исполнения, диапазона измерения, дополнительных опций и других ценообразующих факторов.
Оптовая цена датчика уровня ALZ-3742 (погружного скважинного зонда для измерения гидростатического давления/уровня агрессивных и вязких сред) высылается по запросу.
Цена на датчик уровня ALZ-3742 указана без НДС=20%, без учета скидок, акций и спецпредложений, конкретные условия и цены, а также наличие на складе (или срок изготовления) преобразователей гидростатического давления ALZ-3742 (погружных датчиков уровня), как заказать (купить) —  уточняйте у менеджеров.


Технические характеристики погружных датчиков уровня для высокоагрессивных сред ALZ-3742-Exia

Особенности конструкции датчиков уровня ALZ-3742

Погружные датчики уровня ALZ 3742 (скважинные гидростатические зонды) изготовлены с открытой керамической мембраной. Корпус изготовлен из пластика PVC (поливинилхлорид); PVDF. Уплотнение — FKM; EPDM; NBR. Материал мембраны: керамика Al2О3 96%. Материал оболочки кабеля . Возможно производство корпусов датчиков из разных материалов (PVC или PVDF), а также другие исполнения по спецзаказу.

Основные параметры погружных датчиков уровня ALZ-3742

Параметр (характеристика) датчика уровня ALZ-3742-Exia Диапазоны давления
P > 0,1 бар P ≤ 0,1 бар
Основная погрешность, % ДИ* ≤ ±0,25 ≤ ±0,5
Влияние температуры, (% ДИ / 10 °C) ≤ ±0,2 ≤ ±0,3
Диапазон термокомпенсации -20…+50 °C 0…+50 °C
Влияние отклонения напряжения питания ≤ ±0,05% ДИ / 10 В
Долговременная стабильность ≤ ±0,1% ДИ / год
*Основная погрешность включает нелинейность, гистерезис и воспроизводимость
Температура измеряемой среды (ИС) -20…+50 °C
Температура окружающей среды (ОС) -20…+50 °C
Температура хранения -20…+50 °С
Материал сенсора керамический емкостной
Материал корпуса пластик PVC; PVDF
Материал уплотнения FKM, EPDM, NBR
Материал мембраны керамика Al2О3 96%.
Материал оболочки кабеля PVC, PUR, FEP
Пылеводозащита IP69K
Выходной сигнал 4…20 мА (Exia исполнение — опционально); 0…20 мА; 0…10 В; 0…5 В; 0,5…4,5 В; Modbus RTU; HART
Вибростойкость 10 g RMS, 25–2000 Гц
Ударопрочность 100 g / 11 мс
Время отклика (10…90%) ≤ 1 мс
Срок службы > 100 x 106 циклов нагружения
Максимальные безопасные величины для искробезопасного исполнения 0ExiaIICT4: напряжение 28 В, ток 93 мА, мощность 660 мВт

Диапазоны измерения гидростатического давления (уровня)

Диапазон давления, бар Уровень, м вод. ст. Перегрузка, бар
0…0,04 0,4 0,3
0…0,06 0,6 0,3
0…0,10 1,0 1,0
0…0,16 1,6 1,0
0…0,25 2,5 1,0
0…0,40 4,0 1,0
0…0,60 6,0 3,0
Диапазон давления, бар Уровень, м вод. ст. Перегрузка, бар
0…1,0 10 3,0
0…1,6 16 6,0
0…2,5 25 6,0
0…4,0 40 15
0…6,0 60 15
0…10 100 30

Выходные сигналы и электротехнические параметры

Выходной сигнал Напряжение питания Сопротивление нагрузки Потребление тока
4…20 мА / 2-пров. 12.36 В Rmax=(Uпит-12)/0,02 < 26 мА
0,5…4,5 В / 3-пров. 5 В > 5 кОм < 2 мА
RS-485 / Modbus RTU 12.36 В < 7 мА
4…20 мА / HART 12.36 В > 250 Ом < 26 мА

Форма записи условного обозначения при заказе погружных датчиков уровня ALZ-3742 (преобразователей гидростатического давления АЛЗ-3742 для агрессивных и вязких сред)

Для того, чтобы заказать (купить) погружной датчик уровня ALZ-3742 (преобразователь гидростатического давления АЛЗ-3742 для агрессивных и вязких сред), нужно заполнить опросный лист (ссылка на скачивание Опросный лист на датчики давления и уровня ALZ, AP, AMZ) и выслать его по электронной почте отдела продаж, указанной в разделе сайта Контакты.

Также можно заказать дополнительное оборудование для датчиков уровня серии ALZ:

PZ 1024 — Стабилизированный блок питания (24 В; 10 Вт, монтаж на DIN-рейку компактный).

ANZ 300 — Индикатор с релейными выходами (2 релейных выхода 4…20 мA, 2-проводный).

KZ 05 — Зажим для крепления погружного датчика (Для кабеля 5,5-10,5 мм,  нержавеющая сталь).

BZ 05 / BZ 10 — Клеммная коробка с грозозащитой (М16х1,5, 4…20 мA / 2-проводный, молниезащита).


Возможные ошибки при оформлении заказа на агрессивостойкий погружной гидростатический зонд  ALZ3742-Ex (скважинный уровнемер АЛЗ-3742-Ех)

Ввиду  относительного многообразия моделей и модификаций агрессивостойкого погружного гидростатического зонда  ALZ3742-Ex (скважинного уровнемера АЛЗ-3742-Ех), сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: преобразователь гидростатического давления уровня ГД ДГ, тросовый скважный уровнемер, измеритель уровня, погружной гидростатический  зонд, кабельный скважинный зонд, регулятор сигнализатор уровня, детектор, сенсор, индикатор, регистратор, анализатор, измеритель, измерительный прибор и т.п.
— орфографические ошибки и неправильные обозначения модели: ALZ3742, AZL, AZ, AL; АЛЗ-3742, АЛЗ3742 и т.д. и т.п.;
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: Submersible cable probe-hydrostatic pressure transducer level sensor-level transmitter, alz-3742-exia pogruzhnoj datchik urovnya dlya vysokoagressivnyh sred, ФДЯ-3742б ФДЯ3742 (в Ru-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на погружной скважинный уровнемер ALZ3742, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, необходимость наличия опций (индикатора, взрывозащиты-Exi, госповерки), параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а наши инженеры подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).

Техническая документация на погружной датчик уровня для высокоагрессивных сред ALZ-3742 (преобразователь гидростатического давления с открытой мембраной).
см. Карта заказа погружной датчик уровня для высокоагрессивных сред ALZ-3742 (скачать опросный лист Опросный лист на датчики давления и уровня ALZ, AP, AMZ).
см. Технические характеристики погружной датчик уровня для высокоагрессивных сред ALZ-3742 (Тех.описание).
см. Руководство по эксплуатации погружной датчик уровня для высокоагрессивных сред ALZ-3742.
см. Методика поверки погружной датчик уровня для высокоагрессивных сред ALZ-3742.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) ПД-ГД, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ПД-ГД, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).


Общая информация о преобразователях гидростатического давления (датчиках уровня)

В связи с тем, что бесконтактные способы измерения уровня жидкости (см. ультразвуковой, радиолокационный)  основываются на использовании относительно дорогого помехочувствительного оборудования, а также требуют обеспечения специальных условий для проведения корректных измерений, то на практике обычно используют уровнемеры контактного принципа действия.

Но и при использовании контактных уровнемеров возникают случаи, когда невозможно или нецелесообразно применять традиционные врезные, емкостные или поплавковые (реже буйковые) датчики, в таких случаях рекомендуется использование погружных гидростатических датчиков уровня — скважинных кабельных зондов.

Скважинные погружные преобразователи (датчики/зонды уровня — уровнемеры) предназначены для измерения гидростатического давления (ГД) в открытых безнапорных баках, емкостях, резервуарах, водоемах, скважинах, колодцах и т.п.

В настоящее время выпускается много разных моделей скважинных погружных зондов (ЗОНД-10ГД, УГЦ-1/Ех, Корунд-ДИГ, ПД100ДГ, LMP-305/307/308/808, LMK-306/307/358/458/858, LS/LH/IL-10, ALZ-3720/3820/3742 и другие.), в которых используются разнообразные исполнения материала корпуса (нержавеющая сталь, поливинилхлорид, фторид поливинилидена), чувствительной скрытой или открытой (торцевой) мембраны (нержавеющая сталь, керамика), а также оболочка компенсационного погружного «мокрого» кабеля с трубкой опорного давления (поливинилхлорид, полиуретан, тефлон), позволяют проводить измерения не только уровня воды, но и уровня агрессивных и/или вязких сред. А для измерения уровня в скважинах малого диаметра используют специальные датчики с небольшим диаметром корпуса (см. каталог погружных зондов: ЗОНД-10ГД, УГЦ-1/Ех, Корунд-ДИГ, ПД100ДГ, LMP-305/307/308/808, LMK-306/307/358/458/858, LS/LH/IL-10, ALZ-3720/3820/3742 и др.).

Конструктивно скважинный гидростатический преобразователь (датчик) уровня обычно состоит из двух блоков — погружного первичного измерительного блока — скважинного зонда и вторичного электронного (коммуникационного) блоков, хотя возможно и моноблочная (совмещенная) конструкция.
Первичный измерительный погружной блок преобразователя ГД вывешивается на специальном несущем герметичном компенсационном кабеле с встроенным воздушным капилляром (для  передачи базового — атмосферного давления к сенсору), крепится к каким-либо вспомогательным штангам, тросам или укладывается на дно емкости. На другом конце капиллярный кабель оканчивается фланцем или штуцером для крепления вторичного электронного блока преобразователя, обычно с металлическим корпусом и герметичным присоединителем (разъем типа DIN-43650, сальник, кабельный вывод и т.п.), обеспечивающим унифицированный токовый выходной сигнал 4-20мА (или по напряжению 0-10В) и/или местную индикацию на СД-дисплее (опционально).

В свою очередь скважинный зонд (погружной измерительный блок — датчик кабельного уровнемера) может быть выполнен в одном из следующих исполнений:
— скрытая мембрана (за штуцером или защитной насадкой, см. например ЗОНД-10ГД-1210).
— открытая торцевая самоочищающаяся мембрана (см., например, ЗОНД-10ГД-1212).
— специальное исполнение (например, для датчиков измерения глубины погружения для установки на подводных носителях, глубоководных аппаратах (см. например ЗОНД-10ГД-1220).

Принцип действия уровнемеров-датчиков гидростатического давления (ГД)

Измерение уровня гидростатическим уровнемером (показывающим механическим или преобразователем — пневматическим (выход 20-100кПа) или электрическим (как погружного (зондового), так и врезного (фланцевого) типа)) основано на силовой компенсации — уравновешивании давления столба жидкости в резервуаре, силой упругости чувствительного элемента измерительного прибора (мембраной сенсора, сильфоном или трубкой Бурдона дифманометра—уровнемера и пр.).

Измерение гидростатического давления (ГД) ведется относительно текущего атмосферного — Ратм (для открытых безнапорных резервуаров) или «давления наддува» — Рн поверх зеркала жидкости в напорном резервуаре (для закрытых резервуаров, находящихся под избыточным давлением) по формуле:

ΔP = Р — Рн,  где Р = ρgh + Рн *,
где ρ — плотность жидкости (кг/м3),
g — ускорение свободного падения (g=9,81м/с2),
h — высота столба жидкости (м).
