Дополнительная информация об электромагнитных теплосчетчиках
Счетчик тепла (тепловой энергии), теплосчетчик (далее ТС) – это комплексная система приборов и оборудования, предназначенная для измерения и учета тепловой энергии (количества теплоты) на основе вычисления расхода (объема) и параметров (теплоемкость, разность температур dT, давление) теплоносителя в закрытых и открытых системах теплоснабжения.

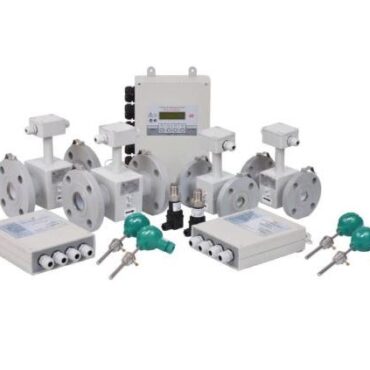

Одно- или многоканальный (многотрубный, многосистемный) электромагнитный (далее э/м) тепловой счетчик (далее ТСЭМ) состоит из тепловычислителя (электронно-вычислительный блок ЭВБ), одного или нескольких первичных преобразователей расхода ППР (э/м счетчиков-расходомеров), комплекта термопреобразователей сопротивления (КТСП), датчиков давления, а также другого оборудования (см. ниже).
Общедомовые и промышленные э/м счетчики тепловой энергии могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки счётчика тепловой энергии обычно включает следующие базовые позиции:
— Вычислитель тепла (тепловычислитель) – это измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и прочие счётчики-расходомеры)
— Водосчётчики подпитки (обычно тахометрические (крыльчатые или турбинные) с импульсным выходом).
— Комплект преобразователей температуры КТПТР, КТСП, КТС-Б и др. (комплект датчиков термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000 для точного определения разности температур dT = Тпод — Тобр и монтажной арматуры (гильзы, бобышки), кабеля).
— Датчик-преобразователь избыточного давления (обычно однопредельный экономического класса точности 0,5% для ЖКХ).
— Паспорт ТС, руководство по эксплуатации.
Комплектация и дополнительное оборудование к теплосчетчикам электромагнитным
Стоимость электромагнитного теплосчетчика ТС складывается из суммы цен его составляющих, цена зависит от многих ценообразующих факторов: технических характеристик (в первую очередь диаметра условного прохода расходомеров Ду), их класса и исполнения, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа электромагнитного теплосчетчика (ТСЭМ) и входящих в его состав приборов (в первую очередь преобразователей — расходомеров теплоносителя (РЭМ), их конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.
По назначению и типоразмеру можно выделить следующие виды э/м теплосчетчиков (ТСЭМ):
— квартирные теплосчетчики (КТС бытовые/индивидуальные Ду15, Ду20 малорасходные);
— модульный (этажный) узел учета тепла (несколько индивидуальных счетчиков подключаются к одному вычислителю);
— домовые счетчики (общедомовые Ду25, Ду32, Ду40, Ду50);
— промышленные (Ду свыше 50мм);
Дополнительные опции:
— преобразователи температуры ТПТ (термометры сопротивления платиновые технические — ТПТ)
— преобразователи (датчики) избыточного давления — ПД;
— блоки питания БП преобразователей расхода и датчиков давления;
— Комплект монтажных частей КМЧ термопреобразователей: гильзы защитные, бобышки для установки термопреобразователей
— Комплект присоединительных частей КПЧ для монтажа счетчиков-расходомеров (фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации: руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и пр. перечень см. ниже).
Присоединительная арматура первичных преобразователей расхода — ППР:
— Комплекты монтажных частей – КМЧ Ду15…300мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое).
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора).
— Комплекты присоединительных частей – КПЧ: присоединители, крепеж, ответные фланцы («КОФ» по ГОСТ 12820-80 и др.)
— Элементы трубопровода: переходы конусные с Ду1 на Ду2, прямые участки (присоединительные участки) и прочие элементы и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки для проведения пусконаладочных работ (монтажно-сварочные работы) и на время сдачи счетчика в поверку, перенастройку или ремонт).
— Защитные детали: выравнивающий токопровод с присоединительным комплектом крепежа, шины заземления и зануления, теплоизоляционные материалы.
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Дополнительное оборудование узлов учета расхода(УРР) и тепловой энергии (УУТЭ):
— Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
— Шкафы монтажные, щиты приборные, станины и стойки.
— КИПиА: вычислители, манометры, термометры, термоманометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и элементы автоматики.
— Оборудование и системы для диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандарных вых. сигналов, интерфейсы), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с ТС, конвертеры, преобразователи интерфейсов, индикаторы, регистраторы, архиваторы, вычислители, контроллеры, панели доступа и управления, имитаторы, принтера, устройства грозозащиты и прочее оборудование.
— ПО — Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов).
— Кабель и провода монтажные (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе электромагнитных тепло- и водосчётчиков
Составные элементы э/м счетчиков тепла (тепловычислитель, ППР-расходомеры, термопреобразователи и др.) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с постоянно положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50 °С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра, обслуживания и ремонта в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений и травмирования персонала, в т.ч. в результате попадания под электрическое напряжение. Установка электрических приборов, входящих в состав счётчика в холодных помещениях при температуре менее +5°С, и в помещениях с влажностью более 80% не рекомендуется, а в затапливаемых помещениях недопустима.
Требования к монтажу первичных преобразователей расхода — ППР (электромагнитных расходомеров)
При монтаже первичных э/м преобразователей расхода (ППР- э/м расходомеров(РЭМ)) должны быть соблюдены следующие обязательные условия:
а) Преобразователь расхода э/м (далее РЭМ или Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (водой, теплоносителем — (монтаж в однофазный напорный трубопровод);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам для э/м расходомера (ППР-РЭМ):
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ППР(РЭМ) необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, колено, фильтр, грязевик, клапан, регулятор, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены ППР-РЭМ перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка э/м ППР(РЭМ) на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов, попадание трубопровода под напряжение (в т.ч. при проведении электросварочных работ) или существенную вибрацию, превышающую допустимые значения.
Разрешительная и техническая документация на счётчики тепловой энергии
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист) э/м счётчика тепла (ТСЭМ-ВИС.Т-ТС), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, заключение Главэнергонадзора, декларация о соответствии, письмо о признании результатов поверки, паспорт теплосчётчика ВИСТ, техническое описание и руководство по эксплуатации, руководство пользователя на допю оборудование, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Паспорт, техническое описание и руководство по эксплуатации счётчика тепловой энергии содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание, принцип действия и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление, температура измеряемой и окружающей среды, пределы допускаемой относительной погрешности, степень защиты, виды входных и выходных сигналов, интерфейсы, электрические параметры (питание и потребляемая мощность).
— Комплектация: перечень с заводскими номерами изделий, входящих в состав TC^: ЭВБ и преобразователей расхода, температуры и давления и их основные технические характеристики (Ду, расходы (минимальный, максимальный), диапазоны измерения, классы/допуски точности, выходные сигналы).
— Масса, габаритные и присоединительные размеры.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила хранения, монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Сведения о приемке и поверке (свидетельство о приемке), дата выпуска, сведения о периодической поверке (межповерочный интервал МПИ)).
— Гарантии изготовителя, сведения о рекламациях.
— Комплектность, дополнительное оборудование, запчасти и принадлежности ЗиП.
