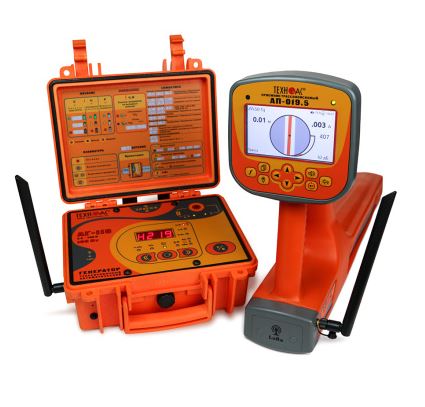

Комплект трассоискателя Успех АГ-309.50ЦКЛ с удалённым управлением генератором и функцией GPS/ГЛОНАСС предназначен для выполнения следующих функций:
— Определение местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 30 м.
— Трассировка коммуникаций с использованием генератора на расстояние до 10 км.
— Удаленное управление трассировочным генератором посредством беспроводной связи LoRa на расстоянии до 3 км.
— Поиск электрических кабелей под напряжением.
— Поиск мест пересечения трубопровода и кабеля.
— Определение мест повреждения кабельных линий.
— Обследование участков местности перед проведением земляных работ.
Страна производства — Россия.
Реестровый номер Минпромторг 10548527.
Трассопоисковый комплект Успех АГ-309.50ЦКЛ предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
Трассоискатель Успех АГ-309.50ЦКЛ оснащен модулем беспроводной связи LoRa для удаленного управления трассировочным генератором на расстоянии до 3 километров (при использовании ретранслятора). Это позволяет сократить временные затраты на трассировку коммуникаций в 2 раза.
Выходная мощность трассировочного генератора АГ-118 до 100 Вт.
В составе комплекта трассоискателя Успех АГ-309.50ЦКЛ новый трассопоисковый приемник АП-019.5L в виде моноблока с цветным ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 30 м, а также величины тока в линии. Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации. Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Комплект трассоискателя Успех АГ-309.50ЦКЛ оснащен новейшим компактным автономным генератором АГ-118 со встроенными элементами питания, беспроводным модулем LoRa, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Особенности и преимущества трассопоискового приемника АП-019.5L:
— Беспроводное управление параметрами трассировочного генератора по протоколу LoRa.
— Полностью аккумуляторное питание, с функцией быстрой зарядки по USB.
— Цветной дисплей с автоматической и ручной регулировкой яркости.
— Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
— Температура эксплуатации от -30 до +50°С.
— Широкий набор рабочих частот: 50 Гц, 60 Гц, 100 Гц, 120 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, двухчастотный режим 1024/2048 Гц, широкая полоса 50…7000 Гц и широкая полоса 7…14 кГц.
— Широкий набор режимов индикации: «Трасса», «Ноль», «Пик», «График Макс», «График Мин», «Мин./Макс.», «2F 1024/2048».
— Возможность выбора активных рабочих частот и режимов работы.
— Функция «Компас», шкалы и смещающиеся во времени графики изменения уровней входных сигналов на дисплее прибора позволяют оператору максимально эффективно использовать возможности прибора.
— Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
— Встроенный динамик с регулировкой уровня громкости.
— Настраиваемый режим «Сон» для экономии заряда батарей.
— Дополнительные функции при подключении внешних датчиков.
— Меню на двух языках (русский и английский).
— Возможность подключения внешнего аккумулятора Power Bank.
Особенности и преимущества трассировочного генератора АГ-118:
— Встроенный заряжаемый аккумулятор с функцией быстрой зарядки (заряд до 80% за 1,5 часа).
— Беспроводной модуль LoRa для удаленного изменения параметров генератора из меню приемника.
— Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
— Выбор величины выходного тока для оптимального сигнала трассировки и продления времени работы генератора.
— Максимальное выходное напряжение до 200 В.
— Возможность работы от внешнего аккумулятора или от сети ~220 В.
— Реализовано несколько видов защиты от недопустимых факторов по стандарту IP65.
— Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
— Встроенный «мультиметр» отображает по выбору оператора — напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
— Ударный режим — генерация импульсов управления ударным механизмом УМ-112М.
— Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
— Ручное уменьшение/увеличение мощности после автосогласования.
— Небольшие габариты и вес.
Рекомендуемые области применения трассоискателя Успех АГ-309.50ЦКЛ:
— Электросети.
— Телекоммуникация.
— Строительно-монтажные организации.
— ЖКХ.
— Водоканалы.
— Теплосети.
— Нефтегазовая отрасль.
— Геодезия.
Цена трассоискателя Успех АГ-309.50ЦКЛ высылается по запросу.*
*- Конкретные цены и условия поставки, как заказать/купить трассоискатель Успех АГ-309.50ЦКЛ, а также любое другое течетрассопоисковое оборудование, наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
1. Технические характеристики трассоискателя Успех АГ-309.50ЦКЛ
1.1. Состав комплекта трассоискателя Успех АГ-309.50ЦКЛ
| Наименование |
Количество |
| Трассопоисковый приемник АП-019.5L |
1 шт. |
| Генератор трассировочный АГ-118 |
1 шт. |
| Блок питания CD122 (18W) |
1 шт. |
| Кабель USB 2.0 AM mini USB |
1 шт. |
| Устройство зарядное AG107.02.010 |
1 шт. |
| Блок питания CD122 (18W) |
1 шт. |
| Кабель выходной АГ120.02.050 |
1 шт. |
| Кабель для заземления АГ105.02.020 |
1 шт. |
| Контакт магнитный АГ120.02.090 |
2 шт. |
| Кабель для подключения внешнего аккумулятора AG107.02.030 |
1 шт. |
| Штырь заземления АГ110.02.004 |
2 шт. |
| Сумка для приемника (чехол 53212) |
1 шт. |
| Сумка для комплекта (чехол 53222) |
1 шт. |
| Руководство по эксплуатации |
2 шт. |
| Паспорт на комплект |
1 шт. |
1.2. Основные параметры трассоискателя Успех АГ-309.50ЦКЛ
Параметры трассопоискового приемника АП-019.5L
| Параметр трассопоискового приемника АП-019.5L |
Значение параметра |
| Частоты фильтров |
50, 60, 100, 120, 512, 1024, 8192, 32768 Гц |
| Диапазон частот «Широкая полоса» |
0,05 …7,00 кГц;
7,00 …14,00 кГц |
| Диапазон частот «Две частоты» |
одновременный прием частот 1024 Гц и 2048 Гц |
| Динамический диапазон входных сигналов |
140 дБ |
| Количество встроенных датчиков |
5 |
| Максимальная чувствительность (33 кГц) |
3 мкА на расстоянии 1 м |
| Объем памяти модуля GPS |
не менее 200000 точек |
Дальность работы беспроводного протокола LoRa:
— без ретранслятора:
— с ретранслятором: |
— до 2 км при наличии прямой видимости
— до 5 км при наличии прямой видимости |
| Подключаемые внешние датчики |
DKI-65, ДОДК-117, MED-127, NR-117M, CI-105/ХХ, CI-110/ХХ |
| Управление чувствительностью (усилением сигнала) |
— полуавтоматическое / ручное (по выбору);
— автоматическое для режима «Трасса» |
| Определение глубины залегания коммуникации |
0,01…30,00 м |
| Точность определения глубины залегания |
±5 см при глубине до 1 м;
±5% при глубине свыше 1 м |
| Измерение «сигнального» тока в коммуникации |
0,001….50,00 А |
| Точность определения оси коммуникации |
±5 см при глубине до 1 м;
±5% от глубины залегания при глубине свыше 1 м |
| Работа с импульсными сигналами |
при работе с трассировочными генераторами серии АГ |
| Визуальная индикация |
цветной дисплей 480х272 px, автоматическая и ручная регулировка яркости |
| Звуковая индикация |
— синтезированный звук с ЧМ;
— звуковая индикация нажатия кнопок |
| Источник питания |
— 4 Li-ion батареи 3,7 В, 3200 мАч;
— внешний аккумулятор (Power Bank) |
| Режим «Сон» |
0…23 час 59 мин |
| Время непрерывной работы от одного комплекта Li-ion батарей |
не менее 8 часов при яркости экрана 100% |
| Диапазон температур эксплуатации / хранения |
-30…+50 / -30…+60°С |
| Степень защиты корпуса |
IP54 |
| Габаритные размеры |
330х140х700 мм |
| Вес, не более |
2,4 кг |
Параметры трассировочного генератора АГ-118
| Параметр трассировочного генератора АГ-118 |
Значение параметра |
| Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% |
| Нагрузка «кабель выходной» или «клещи» |
512 / 1024 / 8192 / 32768 |
| «Антенные» режимы |
8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы |
| «Антенные» режимы |
встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» |
| Режимы «модуляции» (сигналы специальной формы) |
— прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала);
— длительность посылки 0,1 сек.;
— частота следования посылок 1 Гц |
— двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц);
— соотношение амплитуд 2/1 (соответственно) |
— двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц);
— соотношение амплитуд 4/1 (соответственно) |
| «Ударный» режим |
— «УР» — генерация импульсов управления ударным механизмом;
— три разновидности силы удара: «слабый», «средний», «сильный»;
— частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
| Выходной ток, А |
| Ограниченный программой при ручном повышении, ≥ |
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» |
| 3 – при частоте 32768 Гц |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ |
0,1 — всегда при включении питания |
| Максимальное выходное напряжение, В |
| В зависимости от «модуляции», ≥ |
150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» |
| 200 – в других режимах |
| Максимальная выходная мощность, Вт |
| Ограниченная программой, ≥ |
50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом |
| 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом |
| Источники питания |
| Рабочий диапазон питающих напряжений, В |
минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 |
| Автономный аккумулятор |
«12,8 В / 8 Ач» 8 элементов LiFePO4 26700 |
| Устройство зарядное |
— заряжает до напряжения 14,6 В током до 10 А;
— обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) |
— напряжение 10…15 В, мощность ≥ 140 Вт;
— например, аккумуляторы автомобильные «12 В» |
| Время работы («жизненный цикл») |
— 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт;
— 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено |
| Функциональные особенности |
| Автоматическое энергосбережение в процессе генерации |
автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания |
| Дальность работы беспроводного протокола LoRa без ретранслятора: с ретранслятором: |
— до 2км при наличии прямой видимости — до 5км при наличии прямой видимости |
| Автоматические выключения прибора |
при напряжении питания < 8 В |
| при напряжении питания > 15,7 В |
| при коротком замыкании выхода в процессе автосогласования |
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) |
| Согласование с нагрузкой |
автоматическое – до достижения тока в нагрузке:
— ≥ 0,1 А – всегда «по умолчанию»;
— «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»);
— «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерацииили до достижения предела энергопотребления определяемого программой |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования |
| Варианты подключения к исследуемой коммуникации |
контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» |
| бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) |
| Электромагнитная совместимость |
| Классификация по ГОСТ Р 51318.22-2006 |
класс А |
| Конструктивные параметры |
| Выходной усилитель мощности |
модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы |
отдельные светодиоды, обозначающие параметры и режимы |
| цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) |
| Габаритные размеры электронного блока (кейса), не более, мм |
250х220х120 |
| Вес электронного блока, не более, кг |
3,8 |
| Условия эксплуатации |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С |
-30…+60 |
| Степень защиты корпуса |
IP65 |
2. Возможные ошибки при оформлении заказа на комплект трассопоисковый Успех-АГ-309.50.ЦКЛ (трассоискатель с LoRa)
Рекомендуем быть внимательными при оформлении заказа на комплект трассопоисковый Успех-АГ-309.50.ЦКЛ (трассоискатель с LoRa), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название: трассо-искатель с лора, трассировщик, трассокабелеискатель, кабелетрассоискатель, кабеледефектоискатель, дефектоискатель, датчик детектор сенсор индикатор дефектов повреждения кабеля силовых линий, прибор устройство трассопоиска кабелепоиска трассировки люкопоиска трассопоисковое кабелепоисковое трассировочное, сенсор, регистратор, сигнализатор, регулятор и т.п.
— неправильные обозначения модели: АГ309-50ЦКЛ, АГЗО9-50-ЦКЛ, АГ-ЗО9-50ЦК-Л, АГ309-50ЛКЦ, АГ-39-150-КЦЛ, АГ-30950ЦКЛ, АГ30950ЦКЛ, ГА-309СК, АГЭ, АГЕ и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: route locator Uspekh AG-309.50TSKL, tracer, tracing kit, tracer cable detector, trassoiskatel uspeh-ag-309-15tskl, Ecgt[-FU-309/15WRK (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на трассо-искатель Успех-АГ-309.50 ЦКЛ (комплект трассо-поисковый с LorAWaN), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на комплект трассоискателя Успех АГ-309.50ЦКЛ
см. Карта заказа Успех АГ-309.50ЦКЛ комплект трассоискателя (скачать опросный лист).
см. Технические характеристики Успех АГ-309.50ЦКЛ трассоискатель (Тех.описание).
см. Руководство по эксплуатации Успех АГ-309.50ЦКЛ комплект трассопоисковый.
см. Методика поверки Успех АГ-309.50ЦКЛ трассоискатель с лора и джипиэс.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Copyright © ТЕПЛОПРИБОР.рф 2015-2025, все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.-ПОМ; соавт. ТАС ск10.
ГК Теплоприбор — производство и продажа КИПиА: Аналитика/ Течетрассопоисковое оборудование / Трассоискатели Успех АГ-309.50ЦКЛ, Успех-АГ-309.15ЦК, Успех АГ-309.20ЦК, Успех АГ-309.60ЦК, Успех АГ-309.50ЦК, Успех-АГ-309.30ЦК, Успех 3.107Д, Атлет-3.120Д, Течеискатели (геофоны) Успех-АТ-207, Успех-АТ-407Н, Успех-АТП-424Н, Успех-АТ-407НД, ЛИДЕР-1100-П, течетрассоискатели ЛИДЕР-1111-П, кабелеискатели и кабелетрассоискатели Атлет-4.120Д, Атлет АГ-319Ц, Успех-КБИ-309Ц, Успех-3Д, Успех-КБИ-306Н, Успех-КБИ-211, Успех-КБИ-309Н, Успех-КБИ-106, Успех-КБИ-309М, Успех-КБИ-309К, Лидер-1010, Лидер-1011 и др.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить трассоискатель Успех АГ-309.50.ЦКЛ по цене производителя; проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Трассопоисковое оборудование.
Вернуться в начало страницы.
