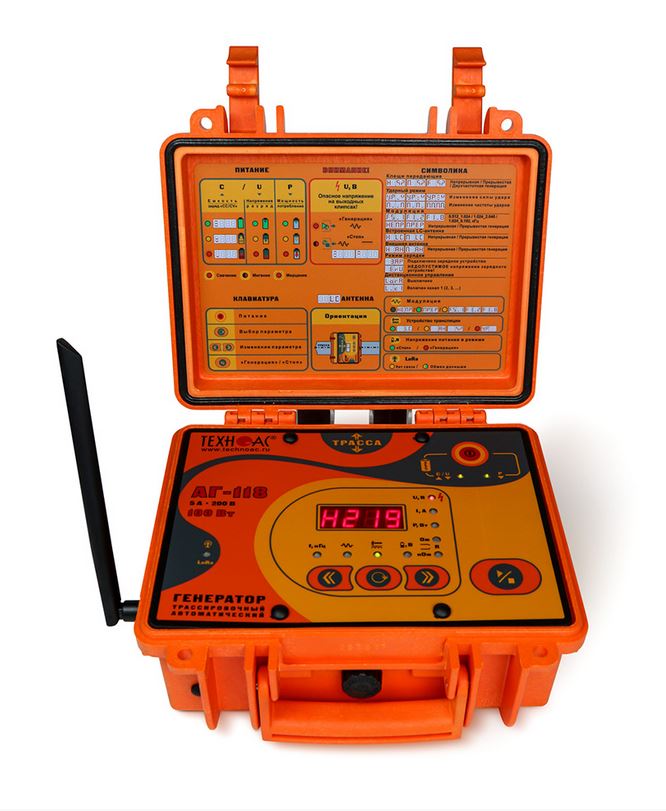

В данном подразделе представлен новый трассировочный генератор АГ-118 с выходной мощностью до 100 Вт и беспроводным модулем LoRa.
Трассировочный генератор АГ-118 предназначен для создания распространяющихся электромагнитных колебаний в трассах скрытых коммуникаций при электромагнитном методе трассопоиска.
Трассировочный генератор АГ-118 укомплектован всем необходимым для работы — подключил и работай (PLUG AND PLAY).
Особенности и преимущества трассировочного генератора АГ-118:
— Встроенный заряжаемый аккумулятор с функцией быстрой зарядки (заряд до 80% за 1,5 часа).
— Беспроводной модуль LoRa для удаленного изменения параметров генератора из меню трассопоискового приемника.
— Максимальная выходная мощность до 50 Вт в непрерывном и до 100 Вт в прерывистом режиме работы.
— Выбор величины выходного тока для оптимального сигнала трассировки и продления времени работы генератора.
— Максимальное выходное напряжение до 200 В.
— Возможность работы от внешнего аккумулятора или от сети ~220 В.
— Реализовано несколько видов защиты от недопустимых факторов по стандарту IP65.
— Встроенный аккумулятор на базе литий-железофосфатных (LiFePO4) элементов с низким саморазрядом.
— Встроенный «мультиметр» отображает по выбору оператора — напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
— Ударный режим — генерация импульсов управления ударным механизмом УМ-112М.
— Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
— Ручное уменьшение/увеличение мощности после автосогласования.
— Небольшие габариты и вес.
Цена генератора АГ-118 высылается по запросу, зависит от исполнения, общего объема заказа и других ценообразующих факторов.
Конкретные условия поставки и цены, как заказать (купить) трассировочный генератор АГ-118, а также наличие на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
1. Технические характеристики трассировочного генератора АГ-118
| Параметр трассировочного генератора АГ-118 |
Значение параметра |
| Частоты непрерывного «НЕПР» или прерывистого «ПРЕР» сигнала, Гц ± 0,05% |
| Нагрузка «кабель выходной» или «клещи» |
512 / 1024 / 8192 / 32768 |
| «Антенные» режимы |
8192 / 32768 для «LC» или 8192 для «AH» |
| Режимы работы |
| «Антенные» режимы |
встроенная передающая антенна «LC» |
| внешняя индукционная передающая антенна «АН» |
| Режимы «модуляции» (сигналы специальной формы) |
— прерывистый «ПРЕР» (кратковременные посылки синусоидального сигнала);
— длительность посылки 0,1 сек.;
— частота следования посылок 1 Гц |
— двухчастотный «F1_2» (одновременная генерация частот 1024 Гц и 2048 Гц);
— соотношение амплитуд 2/1 (соответственно) |
— двухчастотный «F1_8» (одновременная генерация частот 1024 Гц и 8192 Гц);
— соотношение амплитуд 4/1 (соответственно) |
| «Ударный» режим |
— «УР» — генерация импульсов управления ударным механизмом;
— три разновидности силы удара: «слабый», «средний», «сильный»;
— частота следования импульсов: 30 уд./мин., 60 уд./мин., 120 уд./мин. |
| Выходной ток, А |
| Ограниченный программой при ручном повышении, ≥ |
5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «F1_2» / «F1_8» |
| 3 – при частоте 32768 Гц |
| Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ |
0,1 — всегда при включении питания |
| Максимальное выходное напряжение, В |
| В зависимости от «модуляции», ≥ |
150 – в двухчастотном режиме модуляции «F1_2» / «F1_8» |
| 200 – в других режимах |
| Максимальная выходная мощность, Вт |
| Ограниченная программой, ≥ |
50 – в непрерывном «НЕПР» режиме на сопротивления нагрузки до 800 Ом, в двухчастотном режиме «F1_2» / «F1_8» на сопротивления нагрузки до 450 Ом |
| 100 – в прерывистом «ПРЕР» режиме на сопротивления нагрузки до 400 Ом |
| Источники питания |
| Рабочий диапазон питающих напряжений, В |
минимально допустимое напряжение 10 |
| максимально допустимое напряжение 15 |
| Автономный аккумулятор |
«12,8 В / 8 Ач» 8 элементов LiFePO4 26700 |
| Устройство зарядное |
— заряжает до напряжения 14,6 В током до 10 А;
— обеспечивает генерацию одновременно с зарядкой |
| Внешние источники питания (не входят в комплект поставки) |
— напряжение 10…15 В, мощность ≥ 140 Вт;
— например, аккумуляторы автомобильные «12 В» |
| Время работы («жизненный цикл») |
— 1,5 часа в режимах «НЕПР» и «F1_2» / «F1_8» при исходной выходной мощности 50 Вт или 7,5 часов в режиме «ПРЕР» при исходной выходной мощности 100 Вт;
— 8 часов при 10 Вт «НЕПР» или 90 Вт «ПРЕР» |
| при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети время работы не ограничено |
Функциональные особенности генератора АГ-118
|
| Автоматическое энергосбережение в процессе генерации |
автоматическое понижение выходной мощности в соответствии с деградацией «энергетического потенциала» источника питания |
| Дальность работы беспроводного протокола LoRa без ретранслятора: с ретранслятором: |
— до 2км при наличии прямой видимости — до 5км при наличии прямой видимости |
| Автоматические выключения прибора |
при напряжении питания < 8 В |
| при напряжении питания > 15,7 В |
| при коротком замыкании выхода в процессе автосогласования |
| через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки) |
| Согласование с нагрузкой |
автоматическое – до достижения тока в нагрузке:
— ≥ 0,1 А – всегда «по умолчанию»;
— «0.2/0.5/1.0/2.0/3.0» (А) – из «банка токов» (до окончания «сеанса»);
— «опционального» значения, дополнительно «сохранённого» оператором «в банк» при генерацииили до достижения предела энергопотребления определяемого программой |
| ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования |
| Варианты подключения к исследуемой коммуникации |
контактное подключение с возвратом тока через землю |
| бесконтактное подключение с применением встроенной передающей антенны «LC» |
| бесконтактное подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC») |
| бесконтактное подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка) |
| Электромагнитная совместимость |
| Классификация по ГОСТ Р 51318.22-2006 |
класс А |
| Конструктивные параметры |
| Выходной усилитель мощности |
модифицированный CLASS D, КПД до 85% |
| Светодиодные индикаторы |
отдельные светодиоды, обозначающие параметры и режимы |
| цифровой четырехразрядный индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) |
| Габаритные размеры электронного блока (кейса), не более, мм |
250х220х120 |
| Вес электронного блока, не более, кг |
3,8 |
Условия эксплуатации генератора АГ-118
|
| Допустимый диапазон температур окружающей среды (Тос), °С |
-30…+60 |
| Степень защиты корпуса генератора АГ118 |
IP65 |
2. Возможные ошибки при оформлении заказа на трассопоисковый генератор АГ118
Рекомендуем быть внимательными при оформлении заказа на трассопоисковый генератор АГ118, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название течетрассокабелеискатель, трассотечеискатель, трассотечеискательный комплект, кабеледефектоискатель, дефектоискатель, геофон, датчик детектор сенсор индикатор локатор утечек течи протечек протекания разгерметизации труб, устройство течепоиска трассопоиска кабелепоиска люкопоиска, кабелеискатель, трубоискатель, трассоискатель, прибор, сенсор, регистратор, сигнализатор, регулятор и т.п.
— орфографические ошибки и неправильные обозначения модели: АГ118, АГ-18, АГ-181, АГ-108 (другая модель), ГА-118, ГТ, ТГ и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: trace generator AG-118, tracer search generator AG-118, ag-118 generator trassirovochnyj, FU-118 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на генератор трассопоисковый АГ118, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на трассировочный генератор АГ-118
см. Карта заказа АГ-118 генератор трассировочный (скачать опросный лист).
см. Технические характеристики АГ-118 генератор трассировочный (Тех.описание).
см. Руководство по эксплуатации АГ-118 генератор трассировочный.
см. Методика поверки АГ-118 генератор трассировочный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
