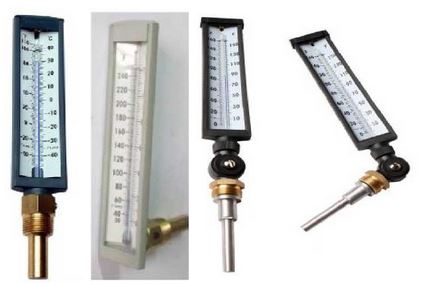

В данном подразделе представлены стеклянные виброустойчивые жидкостные термометры ТТ мод.1, ТТ мод.2, предназначенные для измерения температуры жидких и газообразных сред в водоснабжении, теплоснабжении, вентиляции и кондиционировании (ОВК / ОвиК, HVAC).
1. Жидкостной виброустойчивый термометр ТТ мод.1. Универсальная экономичная модель. ДИ -40…+40, -10…+50, 0…+80, 0…+120, 0…+150, +10…200°C. Погрешность 2%. Прямая и угловая модификации. Корпус — полипропилен.
2. Жидкостной виброустойчивый термометр ТТ мод.2. Совершенно новая конструкция, вращающийся шток. ДИ 40…+40, -15…+50, -15…+70; 0…+80, 0…+120, 0…+150, +10…200; +10…290°C. Погрешность 1%. Корпус — алюминий и полипропилен.
Стоимость термометра ТТ мод.1, ТТ мод.2 зависит от измеряемого температурного диапазона и исполнения общего объема заказа и других ценообразующих факторов (см. также ниже по тексту формы заказа термометров ТТ мод.1, мод.2).
Оптовая цена термометра ТТ мод.1, ТТ мод.2 высылается по запросу.
Конкретные условия поставки и цены, как заказать/купить термометр ТТ мод.1, ТТ мод.2, наличие на складе в Москве или срок изготовления/производства уточняйте у менеджеров.
См. также — Сравнительные характеристики стеклянных жидкостных термометров БД ТТ мод.1, ТТ мод.2, ТТ-В.
1. Жидкостной виброустойчивый термометр ТТ мод.1
Жидкостный стеклянный термометр в полипропиленовом корпусе ТТ мод.1 предназначен для измерений температуры жидких и газообразных сред.
Принцип действия жидкостных стеклянных термометров ТТ мод.1 основан на тепловом изменении объема термометрической жидкости, в зависимости от температуры измеряемой среды.
Термометр ТТ мод.1 состоит из капиллярной трубки с резервуаром, заполненным термометрической жидкостью.
Капиллярная трубка помещена в защитные оправы из алюминия или полипропилена с резьбой на гильзе для крепления термометра в установках.
Области применения термометра ТТ мод.1:
— водоснабжение,
— теплоснабжение,
— вентиляция,
— кондиционирование.
Особенности и преимущества жидкостного стеклянного термометра ТТ мод.1::
— универсальный, экономичный термометр,
— съемная латунная гильза,
— высококачественный полипропиленовый корпус,
— возможно изготовление следующих модификаций — прямой, угловой 90 °,
— поставляется стандартно с латунной гильзой с резьбой G1/2. (Под заказ возможны другие резьбы, материал гильзы – нержавеющая сталь).
1.1. Технические характеристики жидкостного виброустойчивого термометра ТТ мод.1
Стандартные диапазоны измерения температуры — -40…+40, -10…+50, 0…+80, 0…+120, 0…+150, +10…200°C.
Погрешность измерения — ± 2 % от всей шкалы измерения
Температура измерения температуры — не более 80 % от шкалы термометра.
Материал корпуса — полипропропилен.
Материал шкалы — алюминий, крашенный белого цвета с черными маркировками.
Исполнение — прямое, угловое 90 °.
Трубка — мягкое стекло.
Заполнение — керосином голубого цвета.
Материал гильзы — латунь, нержавеющая сталь (заказ).
Температура окружающей среды — -40… + 60°C.
Степень защиты — IP54.
Максимальное давление на штоке без гильзы — 50 бар (стандарт). Другие заказ.
Расположение штуцера — прямое, угловое 90 °.
Резьба присоединения — G½(нар) — стандарт; M20×1,5(нар); M22×1,5(нар); M27×2(нар); G¾(нар) — заказ.
Длина верхней части — 125 мм.
Длина погружной части — 30; 40; 50; 64; 100; 150; 200 мм. Другие заказ.
Материал шкалы — алюминий, крашенный белого цвета с черными маркировками. Т
Трубка — мягкое стекло.
Заполнение — керосином голубого цвета.
Длина верхней части — 125 мм.

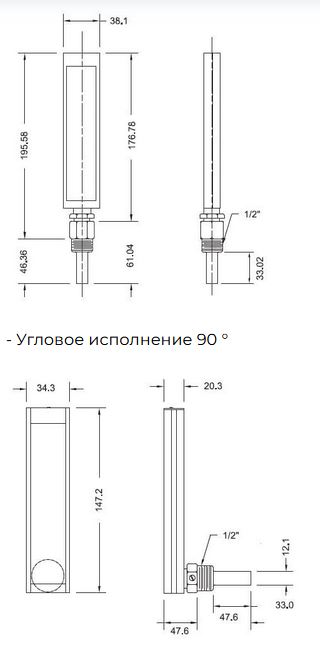

1.2. Габаритные и монтажно-присоединительные размеры термометра ТТ-1
1.3. Пример оформления заказа на термометр ТТ мод.1
Тип прибора, марка: TT мод.1.
Длина верхней части: 125 мм.
Длина погружной части: 30; 40; 50; 64; 100; 150; 200 мм и др.
Исполнение: П — прямое, У — угловое.
Материал корпуса: 4 — полипропилен.
Материал гильзы: 1 — медный сплав, 3 — нержавеющая сталь.
Резьба присоединения: G 1/2, M20×1,5(нар); M22×1,5(нар) и др.
Диапазон показаний: -40…+40, -10…+50, 0…+80, 0…+120, 0…+150, +10…200 °C.
1.3.1. Примеры записи условного обозначения при заказе термометра ТТ мод.1 125:
ТТ мод.1 125/50 П41 G1/2 (0…120°C).
ТТ мод.1 125/100 П41 G1/2 (0…150°C).
ТТ мод.1 125/30 П41 G1/2 (-40…40°C).
ТТ мод.1 125/200 П41 G1/2 (10…200°C).
2. Жидкостной виброустойчивый термометр ТТ мод.2
Жидкостный стеклянный термометр в алюминиевом или полипропиленовом корпусе ТТ мод.2 предназначен для измерений температуры жидких и газообразных сред.
Области применения термометра ТТ мод.2:
— водоснабжение,
— теплоснабжение,
— вентиляция,
— кондиционирование.
Особенности и преимущества термометра ТТ мод.2:
— совершенно новая конструкция,
— доступны для заказа следующие длины верхней части: 90; 160 мм,
— съемная латунная гильза,
— возможно два варианта корпусов: алюминий и Valox (полипропилен),
— погрешность ±1%,
— вращающий шток термометра на 360°,
— съемная латунная гильза.
2.1. Технические характеристики жидкостного виброустойчивого термометра ТТ мод.2
Погрешность — ± 1 % от всей шкалы измерения
Стандартные диапазоны измерения температуры — -40…+40, -15…+50, -15…+70; 0…+80, 0…+120, 0…+150, +10…200; +10…290°C.
Температура окружающей среды — -40… + 60°C.
Температура измерения температуры — не более 80 % от шкалы термометра.
Расположение штуцера — вращающий шток термометра на 360°.
Длины штока — 64; 100; 150; 200 мм. Другие заказ.
Материал гильзы — латунь, нержавеющая сталь (заказ).
Максимальное давление на штоке, без гильзы — 25 бар (стандарт). Другие заказ.
Присоединение к процессу — M27×2(нар); G¾(нар).
Корпус — алюминий и Valox (полипропилен).
Степень пылевлагозащиты — IP54.
Материал шкалы — алюминий, крашенный белого цвета с черными маркировками.
Трубка — мягкое стекло.
Заполнение — органическая жидкость голубого цвета.
Длина верхней части — 250 мм.
Длина погружной части — 64; 100; 150; 200 мм. Другие заказ.

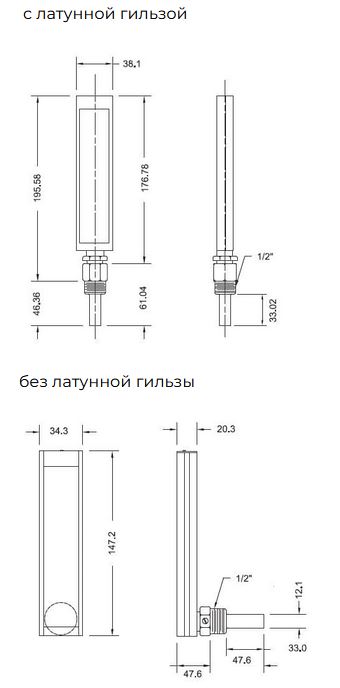

2.2. Габаритные размеры термометра ТТ мод.2
2.3. Форма и пример оформления заказа на термометр ТТ мод.2
Тип прибора, марка: TT мод.2.
Длина шкалы: 250 мм.
Длина погружной части: 64; 100; 150; 200 мм и др.
Исполнение: ПО — вращающийся шток термометра.
Материал корпуса: 1 — анодированный алюминий, 4 — полипропилен.
Материал гильзы: 1 — медный сплав, 3 — нержавеющая сталь.
Резьба присоединения: M27×2(нар), G 3/4 (нар) и др.
Диапазон показаний: -40…+40, -15…+50, -15…+70; 0…+80, 0…+120, 0…+150,+10…200; +10…290°C.
2.3.1. Примеры записи условного обозначения при заказе термометра ТТ мод.2 250:
ТТ мод.2 250/100 П041 G3/4 (0…120°C)
ТТ мод.2 250/150 П011 М27х2 (0…150°C)
ТТ мод.2 250/64 П041 G3/4 (-15…70°C)
ТТ мод.2 250/200 П011 М27х2 (10…290°C)
3. Сравнительные характеристики стеклянных жидкостных термометров БД ТТ-1,-2, ТТ-В
| Модель термометра |
Диапазон измерения, °C |
Цена деления, °C |
Длина верхней части, мм |
Длина погружаемой части, мм |
| ТТ-В, ТТ мод.1 мод.2 |
от минус 40 до 40 |
1 |
ТТ мод. 1 125
мод. 2 250 |
ТТ мод. 1 30, 40, 50, 64, 100, 150, 200 мод. 2 64, 100, 150, 200 |
| ТТ-В |
от минус 30 до 50
от минус 30 до 70 |
| ТТ мод.2 |
от минус 15 до 50
от минус 15 до 70 |
| ТТ мод.1 |
от минус 10 до 50 |
| ТТ-В |
от 0 до 60 |
| ТТ-В, ТТ мод.1 мод.2 |
от 0 до 80 |
| ТТ-В |
от 0 до 100
от 0 до 160 |
2 |
| ТТ-В, ТТ мод.1 мод.2 |
от 0 до 120 |
2 |
|
|
| ТТ-В |
от 0 до 200
от 0 до 240 |
|
| Модель термометра |
Диапазон измерения, °C |
Цена деления, °C |
Длина верхней части, мм |
Длина погружаемой части, мм |
| ТТ мод.1 мод.2 |
от 0 до 200 |
4 |
ТТ-В
110, 150, 200 |
ТТ-В
30, 40, 50, 64, 100, 150, 200 |
| ТТ мод.2 |
от 10 до 290 |
| ТТ-В |
от 0 до 300 |
| ТТ-В |
от 0 до 400
от 0 до 600 |
10 |
| Диапазон измеряемых температур, С |
Пределы допускаемых абсолютных погрешностей термометров при цене деления шкалы, °C |
| 1 |
2 |
4 |
10 |
| от минус 40 до 0 |
±2 |
— |
— |
— |
| св. 0 до 100 |
±1 |
±2 |
±4 |
±10 |
| св. 100 до 200 |
±2 |
±4 |
±4 |
±10 |
| св. 200 до 300 |
— |
— |
±4 |
±10 |
| св. 300 до 600 |
— |
— |
— |
±10 |
Вероятность безотказной работы термометров соответствует значению 0,94 за 2000 часов.
Средний срок службы не менее 10 лет.
4. Возможные ошибки при оформлении заказа на вибростойкий термометр БД ТТ-1.125, ТТ-2.250
Рекомендуем быть внимательными при оформлении заказа на вибростойкие термометры БД ТТ-1.125, ТТ-2.250, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора, отличающееся от заводского: сельскохозяйственный термометр, с/х термометр, термодатчик, градусник, измеритель температуры, погружной термозонд, стеклоприбор датчик температуры, теплосчетчик, термосчетчик, тепломер, термомер, теплоизмеритель, термопреобразователь, термостат, тепловычислитель, вычислитель тепла, регистратор, регулятор, сигнализатор, анализатор, детектор, сенсор, индикатор, теплометр и т.д. и т.п. и т.д. и т.п.
— неправильные обозначения модели, другие модели: ТТ1-125, ТТ2-250, ТТ-01, ТТ-02 BD, ТТ01, ТТ02, ТТ-В БД, TT-B BD и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: liquid vibration-resistant thermometer TT mod.1, TT mod.2, tt-mod-1 tt-mod-2 termometr zhidkostnoj vibroustojchivyj, NN vjl/1, NN vjl/2 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на вибростойкий термометр BD TT-1, TT-2, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплутации в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам всю необходимую комплектацию и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления/производства (наличие на складе).
Техническая документация на термометры ТТ мод.1, ТТ мод.2
см. Карта заказа ТТ мод.1, ТТ мод.2 термометр жидкостной виброустойчивый (скачать опросный лист).
см. Технические характеристики ТТ мод.1, ТТ мод.2 термометр жидкостной виброустойчивый (Тех.описание).
см. Руководство по эксплуатации ТТ мод.1, ТТ мод.2 термометр жидкостной виброустойчивый .
см. Методика поверки ТТ мод.1, ТТ мод.2 термометр жидкостной виброустойчивый .
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
