Шаровой кран двухсоставной полнопроходной фланцевый ШКФ-ПГС2ххххх (ШКФ2) Ду 15…200 применяется для подачи и перекрытия рабочей среды.
Рабочая среда: воздух, вода, газ, масло, химические продукты и др. материалы, неагрессивные по отношению к конструкционным материалам крана ШКФ2.
.
Отличительной особенностью шаровых кранов ШКФ-ПГС2ххххх (ШКФ2) является их сборно-разборная конструкция, позволяющая проводить ремонт кранов путем замены его комплектующих. Конструкция корпуса подходит для большинства условий в промышленности.
Детали корпуса отлиты под давлением.
Шар крана предназначен для сложных условий работы.
Исполнение фланцев DIN EN1092-1 (PN10-PN40) или ASME B16.10 (150Lb/300Lb).
Наличие системы блокирования.
Возможность прямого монтажа пневматического привода и электропривода.
Защита от протечек через отверстие штока.
Максимальное рабочее давление зависит от модели ШК по исполнению фланцев.
Рабочая температура -40…+180С.
Кран ШКФ-ПГС2ххххх (ШКФ2) не имеет направления потока. Может устанавливаться в любом положении, но в видимом, доступном месте для обеспечения их полного и лёгкого открытия/закрытия (в случае использования ручного управления).
Полный срок службы крана ШКФ-2 — 30 лет.
Стоимость крана шарового двухсоставного ШКФ-ПГС2ххххх (ШКФ2) зависит от типоразмера (диаметра условного прохода трубопровода ДУ 15…200), исполнения фланцев (DIN EN1092-1 (PN10-PN40) или ASME B16.10 (150Lb/300Lb)), общего объема заказа и других ценообразующих факторов.
Цена крана ШКФ-ПГС2ххххх (ШКФ2) высылается по запросу.

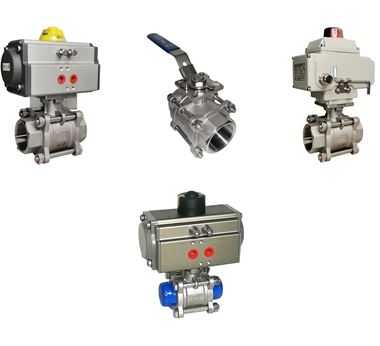

Конкретные условия поставки и цены, как заказать (купить) шаровой двухсоставной кран ШКФ-ПГС2ххххх (ШКФ2), шаровой кран трехсоставной ШК-ПГС3ххххх (ШК3), шаровой кран двухсоставной резьбовой ШК-ПГС2хх3хх (ШК2), в том числе шаровые краны в сборе с пневмоприводом, наличие на складе или срок изготовления/производства уточняйте у менеджеров.
1. Технические характеристики шарового крана ШКФ-ПГС2ххххх (ШКФ2)

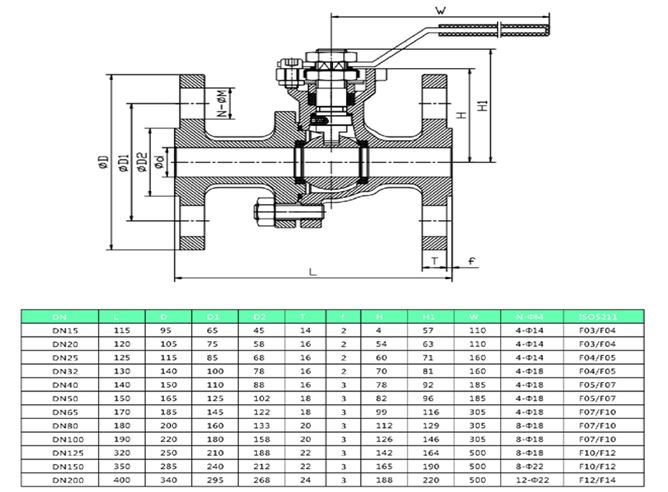

1.1. Габаритные размеры крана ШКФ2
1.2. Руководство по установке и монтажу крана ШКФ-2
До начала монтажа шарового крана ШКФ-2 необходимо произвести осмотр изделия. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию не допускается без согласования с продавцом.
При монтаже крана ШКФ2 на трубопровод необходимо произвести осмотр поверхности и резьбовой части крана на предмет отсутствия забоин, раковин и заусенцев, а также других дефектов поверхностей.
Входной контроль и приемка шаровых кранов должны производиться в соответствии с установленными на предприятии порядками и нормами, не противоречащими законодательству РФ.
Кран ШКФ-ПГС2ххххх не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность фланцев, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на кран от трубопровода.
Кран не имеет направления потока. Может устанавливаться в любом положении, но в видимом, доступном месте для обеспечения их полного и лёгкого открытия/закрытия (в случае использования ручного управления).
Герметизация фланцевых соединений должна выполняться с использованием уплотнительных материалов, предусмотренных условиями и средой использования. Чрезмерное количество уплотнительных материалов и излишние усилия затяжки могут привести к повреждению крана.
Перед установкой кранов трубопровод должен быть должным образом подготовлен. Системы отопления и водоснабжения по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей (СНиП 03.05.01).
Кран должен быть надежно закреплен на трубопроводе, подтекание рабочей жидкости в межфланцевой части не допускается. Согласно пункту 4.1 СНиП 3.05.01-85 «Внутренние санитарно-технические системы» после монтажа обязательно проводится манометрическое испытание герметичности системы и оформляется в соответствии с Приложением № 3 к СНиПу. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
Краны шаровые полнопроходные ШКФ2 должны эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик.
Регулировка расхода потока шаровыми кранами не допускается. При установке рукоятки (шара) в промежуточном положении возможно повреждение уплотнений крана. Для полного перекрытия потока достаточно повернуть рукоятку крана по часовой стрелке на 90°(до упора); для открытия крана – повернуть рукоятку против часовой стрелки на 90° (до упора). Либо отработать те же действия пневматическим или электро- приводом путем подачи соответствующих управляющих сигналов
Для исключения «закисания» крана рекомендуется 1-2 раза в год открыть/закрыть его.
2. Возможные ошибки при оформлении заказа на кран шаровой 2х-составной фланцевый ШКФ-ПГС-2
Рекомендуем быть внимательными при оформлении заказа на кран шаровой 2х-составной фланцевый ШКФ-ПГС-2, в т. ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: кран для манометра, манометрический кран с отводчиком давления, запорный клапан с краном для спуска давления, затвор, клапан вентильный, клапанное устройство под манометр/датчик давления, манометровый вентиль высокого давления, клапан вентиль игольчатый манометрический, запорная арматура датчиков давления, коммутационный приборный модуль, вентильный кран, разделитель, разделительное устройство, фитинг, кран запорный, рычажный кран, 3хходовой кран, клапан рычажный, кнопочный кран и т. п.;
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: two-piece threaded ball valve SHKF2, two-piece two-way threaded ball valve SHKF-PGS2hhhhh, shk-pgs2hhhhh kran sharovoj dvuhsostavnoj shkf2, IRA2, IRA-2, IRA-GUC2[[{[[ (в En-раскладке) и т. д. и т. п
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на 2х-ходовой 2х-составной фланцевый кран ШКФ-2-пгс, не путайте обозначения, если не знаете или не уверены — просто напишите основные технические характеристики в простой форме изложения и мы подберем необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Также в заказе необходимо указать количество, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
