Мембранные разделители сред РМ-Х11-Н/Ф,- Ф/Ф
| Тип |
Размер, мм |
Присоединение |
Присоединение к СИ давления — к процессу |
Цена с НДС, руб.* |
| Разделитель сред РМ-Х11-Н/Ф |
Ø80 |
штуцерное |
внутренняя М20×1,5 (G½) — наружная М20×1,5 (G½) |
14210 |
| Разделитель сред РМ-Х11-Ф/Ф |
16680 |
Дополнительные опции и услуги
| Наименование услуги |
Тип |
Цена с НДС, руб.* |
| Объединение разделителя с ТМ (ТВ, ТМВ) |
Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) |
230 |
| Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) и рукавом |
500 |
| Объединение разделителя с РПД-И, РПД-ИВ |
Разделитель с РПД-И, РПД-ИВ |
250 |
| Разделитель с РПД-И, РПД-ИВ и рукавом |
420 |
Точечная фиксация сваркой комплектов
(только РМ-Х11-Н/Ф) |
РМ с ТМ (ТВ, ТМВ) 21 серии |
200 |
| РМ с ТМ (ТВ, ТМВ) 21 серии и соединительным рукавом |
| РМ с ТМ (ТВ, ТМВ) 21 серии и отводом-охладителем |
| Ремонт комплектов с Разделителем, с повторным гидрозаполнением |
Разделитель с ТМ (ТВ, ТМВ) |
от 430 |
| Разделитель с РПД |
*- Все приведенные в данном подразделе цены на разделитель РМ-Х11-Н/Ф,- Ф/Ф, дополнительные опции и услуги указаны в расчете на мелкооптовый заказ, без учета стоимости средства измерения давления (датчика, манометра), без учета акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) разделитель сред РМ-Х11-Н/Ф, РМ-Х11-Ф/Ф, наличие на складе или срок изготовления/производства уточняйте у менеджеров.
Карта заказа химически стойкого разделителя сред РМ-Х11-Н/Ф,- Ф/Ф
| Тип |
разделитель мембранный |
РМ |
| Диапазон давлений, МПа |
ТМ |
0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 |
Х |
| ТМВ |
−0,1…0,15 / 0,3 / 0,5 / 0,9 |
| РД |
−0,05…0,3; −0,07…0,6; −0,02…0,8; 0,1…1 |
| РДД |
0,05…0,2 / 0,4; 0,1…0,6 |
| РПД-И |
0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 |
| РПД-ИВ |
−0,1…0,15 / 0,3 / 0,5 / 0,9 |
| Присоединение |
штуцерное |
1 |
| Заливное отверстие |
нет |
0 |
| есть |
1 |
| Материал верхнего фланца |
нержавеющая сталь |
Н |
| фторопласт |
Ф |
| Материал нижнего фланца |
нержавеющая сталь |
Н |
| фторопласт |
Ф |
| Резьба присоединения к процессу |
М20×1,5 / G½ |
Пример записи условного обозначения при заказе разделителя:
РМ-Х11-Н/Ф-М20х1,5
1. Технические характеристики химически стойкого разделителя сред РМ-Х11-Н/Ф,- Ф/Ф
1.1. Основные параметры разделителя сред РМ-Х11-Н/Ф, РМ-Х11-Ф/Ф
Диапазон рабочих давлений, МПа
| Разделитель сред РМ-Х11-Н/Ф |
ТМ |
0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 |
| ТМВ |
−0,1…0,15 / 0,3 / 0,5 / 0,9 |
| РПД-И |
0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 |
| РПД-ИВ |
−0,1…0,15 / 0,3 / 0,5 / 0,9 |
| РД* |
−0,05…0,3; −0,07…0,6; −0,02…0,8; 0,1…1 |
| РДД* |
0,05…0,2 / 0,4; 0,1…0,6 |
| Разделитель сред РМ-Х11-Ф/Ф |
ТМ |
0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 |
| РПД-И |
0…0,1 / 0, 16 / 0,25 / 0,4 / 0,6 / 1 |
* — возможно прямое соединение через 1 или 2 капиллярные трубки.
Диапазон рабочих температур — в соответствии с выбранным СИ давления, но не выше 150°C.
Материал верхнего фланца:
— нержавеющая сталь 08Х17Н13М2 (РМ-Х-11-Н/Ф),
— фторопласт (PTFE) (РМ-Х-11-Ф/Ф).
Материал нижнего фланца — фторопласт (PTFE).
Материал мембраны — фторопласт (PTFE).
Диаметр проходного отверстия — 10 мм.
Резьба присоединения;
— к средству измерений — внутренняя M20×1,5 или G½,
— к процессу — наружная М20×1,5 или G½.
Заливное отверстие:
— РМ-11Х-Н/Ф — есть,
— РМ-11Х-Ф/Ф — нет.
Разделительная жидкость — ПМС-20 (ГОСТ13032-77).
Объем, вытесняемый под действием максимального давления — 2,5 мл.
Дополнительная погрешность вносимая разделителем РМХ-11 — ±0,5% (компенсируется настройкой средства измерений).
Варианты поставки:
— без средства измерений,
— в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТМВ — кроме завальцованных, РПД-И, РПД-ИВ),
— в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м)** и средствами измерений (ТМ, ТМВ — кроме завальцованных, РПД-И, РПД-ИВ).
** — до 1 МПа.
Техническая документация ТУ 4212-004-4719015564-2013.
При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!

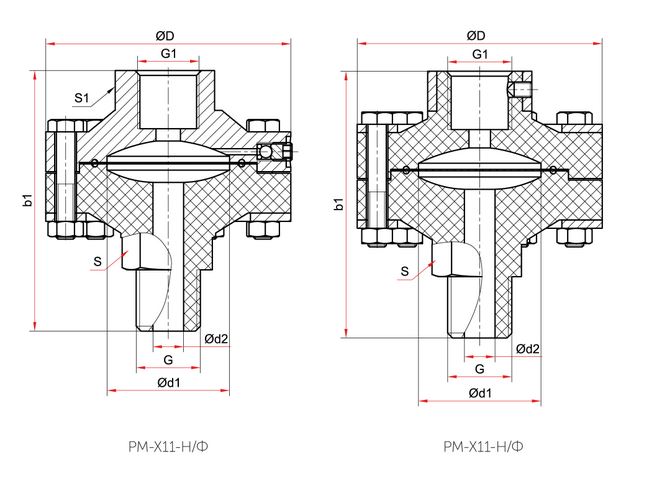

1.2. Габаритные и монтажно-присоединительные размеры разделителя сред РМ-Х11-Н/Ф, РМ-Х11-Ф/Ф
Основные максимальные размеры РМХ11 (мм), вес (кг), объем (мл)
| Модель |
D |
d1 |
d2 |
G |
G1 |
b1 |
S |
S1 |
Вес |
Объем
заполняемой
жидкости |
Объем
вытесняемой
жидкости |
| Разделитель РМ-Х11-Н/Ф |
80 |
40 |
10 |
M20×1,5
или G½ |
M20×1,5
или G½ |
86 |
27 |
30 |
0,85 |
5,0 |
2,5 |
| Разделитель РМ-Х11-Ф/Ф |
− |
0,56 |
2. Возможные ошибки при оформлении заказа на коррозионностойкий разделитель РМ-Х11-НФ, РМХ11-ФФ
Ввиду относительной многообразия исполнений мембранных коррозионностойких разделителей РМ-Х11-НФ, РМХ-11-ФФ, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: мембрана разделительная, диафрагма, коррозионноустойчивый средоразделитель, гидравлический разделитель сред, агрессивостойкий разграничитель сред, агрессивоустойчивый кислотостойкий щелочестойкий сепаратор и т.п..
— неправильные обозначения: РМХ-11-Н-Ф, РМХ11-Ф-Ф, РМХ11НФ, РМХ11ФФ, РМ-Х-11Н-Ф, РМ-11Х-Ф-Ф, РМ11Х-Ф/Н, РМХ-11Ф, РМХ-11Н, РХМ, РХ и т.д.;
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА, пси и пр.
— ошибки, связанные с транслитерацией или раскладкой клавиатуры, например: membrane separator RM-H11-N/F, media separator RM-X11-H/F, permeator RM-H11-F/F; razdelitel sred rm-h11-n/f rm-h11-f/f, HV-{11-Y.A (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на коррозиестойкий нержавеющий средоразделитель РМХ-11НФ, РМХ-11ФФ (мембрану разделительную для датчиков давления и манометров), не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики в простой форме изложения и наши инженеры разберут и подберут необходимый Вам прибор, исполнение и оборудование в наилучшем соотношении Цена—Качество—Срок поставки (наличие на складе).
