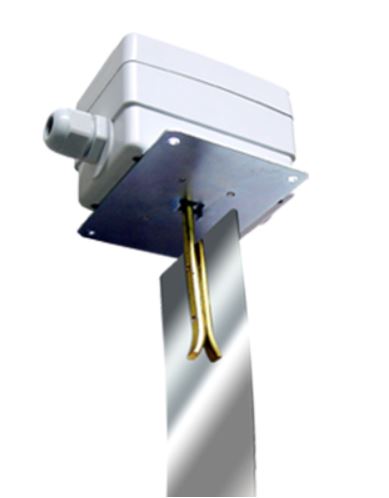

Реле воздушного потока серии MIRKIP MKAFS применяется для управления и мониторинга потока воздуха и неагрессивных газов в воздуховодах. Реле MIRKIP MKAFS подходит для воздуховодов, систем кондиционирования и обработки воздуха.
Реле воздушного потока MIRKIP MKAFS предназначено для установки в воздуховод или камеру, где лопасть прибора может свободно располагаться горизонтально вниз. Во избежание завихрений воздуха и нестабильности лопасти, необходимо обеспечить прямые участки воздуховода длиной в 5 раз больше диаметра воздуховода вверх по потоку и вниз по потоку от места установки.
Реле воздушного потока MIRKIP MKAFS является отличной заменой реле ДРПВ, ДРП-В-300, SHUFT SL-1E, WFS-1E, AFS1. Преимуществами прибора являются доступная цена и увеличенный срок службы.
Прибор произведен в России.
1. Описание Реле воздушного потока серии MIRKIP MKAFS
Особенности Реле воздушного потока серии MIRKIP MKAFS:
— Реновированный SPDT микропереключатель обеспечивает надежную работу переключения.
— Лопасть из нержавеющей стали.
— Включение и отключение (Cut-in и cut-out)
— Корпус с классом защиты IP65.
Особенности эксплуатации Реле воздушного потока серии MIRKIP MKAFS:
— Заводская калибровка устройств выполнена для минимального значения отключения. Чтобы увеличить установленное значение, поверните регулировочный винт по часовой стрелке.
— Из-за риска поломки при скорости воздуха более 5,0 м/с, лопасть должна быть обрезана по обозначенной стороне.
— При обрезке лопасти минимальное значение отключения увеличивается с 1,0 м/с до 2,5 м/с.
2. Технические характеристики Реле воздушного потока серии MIRKIP MKAFS
| Технические характеристики |
| Характеристика |
Значение |
| Модель |
MKAFS |
| Тип работы |
Вкл./Выкл., одноступенчатый, микропереключатель |
| Выход |
SPDT, 24/250 В перем. тока, 15 (8) А |
| Переключение расхода: |
| Отключение (Cut-out) |
Мин. 1,0 м/с, Макс. 8,0 м/с |
| Включение (Cut-in) |
Мин. 2,5 м/с, Макс. 9,2 м/с |
| Регулировка установки расхода |
Внутренний винт |
| Чувствительный элемент |
Лопасть |
| Размер лопасти |
3,2 x 6,9 дюйма (80 x 175 мм) |
| Лопасть с уровнем — Длина |
7,9 дюйма (200 мм) |
| Применение в потоках |
Воздух и неагрессивные газы |
| Материал лопасти |
Нержавеющая сталь |
| Материал уровня лопасти |
Латунь |
| Допустимая температура окружающей среды |
| Корпус |
от -40°C до +85°C (от 40°F до 185°F) |
| Лопасть |
от -10°C до +85°C (от 14°F до 185°F) |
| Допустимая влажность окружающей среды |
10 … 90% RH, без конденсации |
| Ввод кабеля |
Фитинг M18 |
| Корпус |
| Материал |
Основание: сталь, оцинкованная. Крышка: ABS, огнестойкий или поликарбонат |
| Цвет |
Белый |
| Защита |
IP65 |
| Установка |
Монтаж в воздуховод |
| Вес брутто |
0,7 кг |
3. Возможные ошибки при оформлении заказа на Реле воздушного потока серии MIRKIP MKAFS
Ввиду относительной сложности обозначения и формы заказа на Реле воздушного потока серии MIRKIP MKAFS, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: устройство контроля перемещения воздуха взрывозащищенное ДРПВРР, воздушный расходомер лопастной, датчик-реле воздуха, реле протока, протекания, протечки, утечки, наличия воздуха(газа), измеритель-сигнализатор наличия расхода, датчик-индикатор расхода взрывозащищенный и т.п.
— неправильные обозначения модели: МИРКИП, МКАФС, MCAFS и др.;
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например Air flow relays of the MIRKIP MKAFS series (в En-Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на Реле воздушного потока серии MIRKIP MKAFS , не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам всю необходимую комплектацию, дополнительно оборудование и монтажно-запорную арматуру по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).
