В данном подразделе представлено миниатюрное реле давления РД-М С2 (регулятор давления).
Компактные реле давления РД-М С2 в зависимости от диапазона рабочего давления имеют конструктивные исполнения с мембраной или поршнем, замыкают или размыкают электрические цепи при увеличении или уменьшении давления.
Со стороны электрического разъема имеется винт регулировки, который позволяет самостоятельно выполнить подстройку уставки точки переключения.
Реле давления РД-М С2-L — мембранные (исп. -L1/ -L2 / -L3 / -L4 в зависимости от диапазона настройки).
Реле давления РД-М С2-Н — поршневые (исп. -H1 / -H2 / -H3 / -H4 / -H5 / -H6 / -H7 / -H8 в зависимости от диапазона настройки).
Реле давления РД-М-С2-L/H применяются для жидких и газообразных, неагрессивных и нейтральных сред, включая сжатый воздух и смазочные материалы.
Реле давления РД-М С2 обладает высокой воспроизводимостью точки переключения <2% от верхнего значения диапазона уставки.
Регуляторы давления РД-М С2 могут применяться с разделителями сред: РМ5319, РМ5320, DA, DB, DE, DF, DH, DJ и др.
Стоимость (цена) реле давления РД-М-С2-L/H зависит от диапазона настройки и исполнения, потребности в дополнительных опциях и оборудовании, общего объема заказа, а также других ценообразующих факторов (форму заказа реле РД-М С2 см. ниже).
Цена реле РД-М С2 (регулятора давления) высылается по запросу.*
* – Конкретные условия поставки и цены, как заказать (купить) реле давления РД-М С2-L1/ -L2 / -L3 / -L4 / -H1 / -H2 / -H3 / -H4 / -H5 / -H6 / -H7 / -H8, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
По отдельному заказу могут поставляться комплектные принадлежности для монтажа реле давления на объекте (КМЧ), а также прочее дополнительное оборудование (см. ниже подробную информацию о дополнительном оборудовании для датчиков-реле давления).
Форма (код) оформления заказа на реле давления РД-М С2
РД-М С2 – ХХ — XX – X — X – XXX /опции
где:
ХХ— Код диапазона настройки (L1, L2, L3, L4, H1, H2, H3, H4, H5, H6, H7, H8). Основные диапазоны уставок указаны в таблице ниже*.
ХХ — Тип микропереключателя**:
1S (настройка уставки) – 1SPDT;
1C (настройки уставки) – 1NC;
1О (настройка уставки) – 1NO.
X — Характеристики микропереключателей:
1 – 3А 125 VAC;
2 – 2A 30 VDC;
Примечание: другие по запросу.
X – электрическое соединение:
1 – угловой разъем;
2 – круглый разъем М12х1,5;
3 – кабель.
ХХX — Присоединение к процессу:
1GM – G 1/8 (нар.);
2GМ – G 1/4 (нар.) — стандарт;
1NM – 1/8 NPT(нар.);
2NM – 1/4 NPT(нар.);
1ММ – M10x1,0(нар.).
Примечание: другие по запросу.
*Другие единицы измерения и диапазоны уставок по запросу.
**Основным критерием выбора переключателя давления является максимальное рабочее давление (см. таблицу “Диапазоны уставок”), которое может быть достигнуто в конкретном процессе. По этим данным можно выбрать диапазон, в котором должна находиться уставка. Точка переключения должна быть в диапазоне 30 … 70 % от верхнего предела диапазона уставок. При этом обеспечивается оптимальное значение невоспроизводимости и простота регулировки точки переключения.
1. Технические характеристики реле давления РД-М С2 (регулятора)
1.1. Основные параметры реле давления РД-М С2
| Параметр (характеристика) реле давления РД-М С2 |
Значение параметра (характеристики) |
| Диапазон настройки уставок |
-0,85…400 бар |
| Максимальное рабочее давление |
20, 60, 350, 420 бар |
| Исполнение контакта |
1x SPDT (однополюсный контакт): нормально разомкнутый; нормально замкнутый; перекидной контакт; |
| Микропереключатель |
3А 125 VAC; 2A 30 VDC; |
| Воспроизводимость: |
<2% от верхнего значения диапазона уставки. |
| Монтаж |
Реле давления вкручивается с помощью гаечного ключа. |
| Чувствительный элемент |
Мембрана с возвратной пружиной / Поршень с возвратной пружиной. |
| Материал корпуса |
Оцинкованная сталь; Нержавеющая сталь 316L; |
| Присоединение к процессу: |
G 1/8 (нар.), G 1/4 (нар.), 1/8 NPT(нар.), 1/4 NPT(нар.) М10х1,0 (нар.) Другие резьбы по запросу. |
| Технологическое присоединение |
Оцинкованная сталь; Нержавеющая сталь 316L. Другие материалы по запросу. |
| Максимальная температура рабочей среды (Тис) |
100°С. |
| Максимальная температура окружающей среды (Тос) |
от -50°С до +100°С. |
| Защита |
IIP65 — пылевлагозащита; IP67 с эл. соединением М12х1,5 или кабелем. |
| Опции |
|
1.2. Диапазоны настройки уставок реле (регулятора) давления РД-М-С2
| Ед. изм. |
Макс. рабочее давление |
Код при заказе |
Диапазон уставок |
Невоспроизводимость |
Принцип измерения |
| бар (х0,1МПа) |
20 |
L1 |
-0,85 … -0,15 |
±0,05 |
Мембрана |
| 60 |
L2 |
0,2 … 2 |
±0,04 |
| L3 |
0,5 … 8 |
±0,16 |
| L4 |
1 … 16 |
±0,32 |
| 350 |
H1 |
10 … 30 |
±0,6 |
Поршень |
| H2 |
10 … 80 |
±1,6 |
| H3 |
10 … 120 |
±2,4 |
| H4 |
10 … 160 |
±3,2 |
| H5 |
20 … 200 |
±4 |
| H6 |
20 … 250 |
±5 |
| H7 |
30 … 320 |
±6,4 |
| 420 |
H8 |
40 … 400 |
|

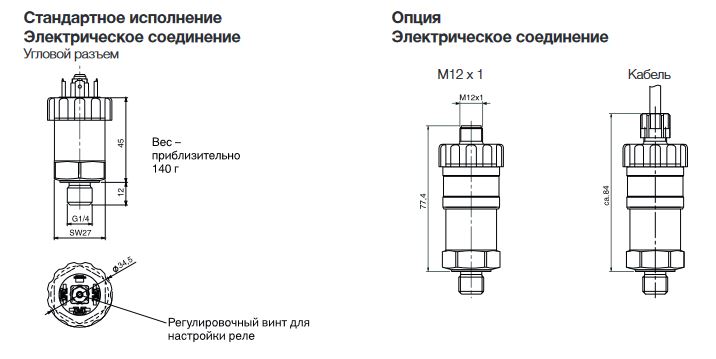

1.3. Габаритные и монтажно-присоединительные размеры регулятора РД-М-С2
2. Возможные ошибки при оформлении заказа на датчик-реле БД РД-М-С2—L1/ -L2 / -L3 / -L4 / -H1 / -H2 / -H3 / -H4 / -H5 / -H6 / -H7 / -H8
При заказе датчиков-реле давления БД РД-М-С2-L1/ -L2 / -L3 / -L4 / -H1 / -H2 / -H3 / -H4 / -H5 / -H6 / -H7 / -H8 (регуляторов РДМ-С-2 BD) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: прессостат, двойной сигнализатор-регулятор давления, индикатор, детектор, измерительный преобразователь, манометр, тягомер, напоромер, измеритель, регистратор, пневмореле, пневмосигнализатор и т.п.
— неправильные обозначения модели: РД-М-С2-Н1 / -Н2 / -Н3 / -Н4 / -Н5 / -Н6 / -Н7 / -Н8 (Н кириллицей) ;РДМ, Р-ДМ, РРД-М, РДД (реле дифференциального давления), РМ-Д, РМД, РМТ, МРД, МДР и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: pressure switch RD-M-S2, pressure relay rd-m c2, rd-m s2 rele davleniya, HL-V C2 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на прессостат РДМ-С-2 (регулятор давления БД из наличия и под заказ), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (параметры контролируемой среды, диапазон уставок, резьбу присоединения, и т.д.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на компактное реле давления РД-М-С2-L/H
см. Карта заказа РД-М-С2-L1/ -L2 / -L3 / -L4 / -H1 / -H2 / -H3 / -H4 / -H5 / -H6 / -H7 / -H8 реле давления (скачать опросный лист).
см. Технические характеристики РД-М-С2-L1/ -L2 / -L3 / -L4 / -H1 / -H2 / -H3 / -H4 / -H5 / -H6 / -H7 / -H8 реле давления (Тех.описание).
см. Руководство по эксплуатации РД-М-С2-L-1…4 / -H-1…8 регулятор давления.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) РД, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт РД, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
3. Дополнительное оборудование для датчиков-реле и сигнализаторов давления
Присоединение к процессу (подвод давления на вход прибора):
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса)
Импульсные трубки (обычно медная трубка D=6,8,10мм под развальцовку (гайка), пайку (ниппель) или с фитингами)).
Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа).
Переходники (сталь, латунь, нерж.), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004.
Комплект монтажных (КМЧ) и присоединительных (КПЧ) частей.
На выходе из прибора:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Клапана электромагнитные (соленоидные) и запорно-регулирующие КЗР.
Кабель и провода монтажные.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Copyright © ТЕПЛОПРИБОР.рф 2015-2025, все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.ПОМ; соавтор БДХ ск15/РСП, КЦ-М15/П0.
ГК Теплоприбор — производство и поставка КИПиА: Приборы и системы измерения и контроля давления / Датчики-реле / сигнализаторы избыточного давления (напора) РД-М-С2, РД-М-С1, РД-М, ДПН-2,5, ДЕМ-102-РАСКО, РД-1015, РД-2-Х/P, DEM-105C, ДН-2,5; ДН-6, ДТ-2,5; ДТ-40 и другие.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) реле РД-М С2 бд; проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы и системы измерения и контроля давления.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
** Дополнительная информация, определения и разъяснения
Коммутационная способность (коммутационная износостойкость контактов) реле характеризуется значением коммутируемой ими мощности, при которой контакты выполняют определенное число коммутаций.
Коммутационная способность контактов, т.е. условия, при которых контакты надежно работают в течение положенного срока службы, зависит, во-первых, от свойств коммутируемой цепи, во-вторых, от длительности прохождения тока через контакт и, в-третьих, — от скорости переключения.
В тех случаях, когда коммутационная способность контактов ключа управления оказывается недостаточной, схема дистанционного управления дополняется контакторами — аппаратами, которые способны коммутировать значительные токи.
Обозначение контактов реле на схемах — SPST и SPDT:
На схемах и на корпусах реле можно найти американские и английские обозначения для контактов следующего вида:
• SPST — single pole, single throw: нормально замкнутый (SPST-NC или А form contact) или нормально разомкнутый (SPST-NO или В form contact) контакт;
• SPDT — single pole, double throw: переключающий контакт (SPDT-C/0 или С-form contact).
