В данном подразделе представлен фланцевый мембранный разделитель сред РМ-В21.
Фланцевые разделители сред РМ-В21 на высокие давления предназначены для защиты приборов измерения давления (манометров, датчиков — преобразователей давления) от контакта с агрессивными, несущими взвешенные частицы средами путем передачи давления к прибору через разделительную мембрану и нейтральную жидкость.
Область применения мембранного фланцевого разделителя сред РМ-В21: все отрасли промышленности, где требуется защита СИ давления.
При поставке разделителя сред РМ-В21 в сборе со средством измерений давления (манометром, датчиком — преобразователем давления), заполнение разделительной жидкостью осуществляется вакуумной установкой.
Для заказа доступны фланцевые разделители сред РМ-В21 с диапазоном давления 4…16 МПа и резьбой присоединения к СИ давления — М20х1,5.
Стоимость мембранного разделителя РМ-В21 зависит от исполнения (стандартное или уменьшенное), потребности в дополнительных опциях или услугах (объединение с манометром или датчиком давления, гидрозаполнение, покрытие фторопластом и др., подробнее см. ниже), общего объема заказа и других ценообразующих факторов (карту заказа разделителя РМ-В21 см. ниже).
Мембранные разделители сред РМ-В21, РМ-С21
| Тип |
Размер, мм |
Присоединение |
Присоединение к средству измерений – к процессу |
Цена с НДС, руб.* |
| Разделитель РМ-С21 |
Ø150 |
фланцевое |
внутренняя М20×1,5 — фланец |
8465 |
| Разделитель РМ-С21м |
Ø115 |
7120 |
| Разделитель РМ-В21 |
Ø105 |
6140 |
Дополнительные опции и услуги
| Наименование услуги |
Тип |
Цена с НДС, руб*. |
| Объединение разделителя с ТМ (ТВ, ТМВ) |
Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) |
230 |
| Разделитель с ТМ (ТВ, ТМВ) Ø63, 100, 150 (кроме завальцованных) и рукавом |
500 |
| Объединение разделителя с ТМС-И, ТМС-ИВ |
Разделитель с ТМС-И, ТМС-ИВ |
230 |
| Объединение разделителя с ЦМ-И, ЦМ-ИВ |
Разделитель с ЦМ-И, ЦМ-ИВ (кл. т. 0,25 и ниже) |
250 |
| Объединение разделителя с ЦМ-С-И, ЦМ-С-ИВ |
Разделитель с ЦМ-С-И, ЦМ-С-ИВ (кл. т. 0,25 и ниже) |
250 |
| Объединение разделителя с РД-2Р, РДД-2Р |
Разделитель с РД-2Р, РДД-2Р, в том числе с капиллярными трубками |
410 |
| Объединение разделителя с РПД-И, РПД-ИВ |
Разделитель с РПД-И, РПД-ИВ |
250 |
| Разделитель с РПД-И и рукавом |
420 |
| Точечная фиксация сваркой комплектов |
РМ с ТМ (ТВ, ТМВ) 21 серии |
200 |
| РМ с ТМ (ТВ, ТМВ) 21 серии и соединительным рукавом |
| РМ с ТМ (ТВ, ТМВ) 21 серии и отводом-охладителем |
| РМ с ТМС-И, ТМС-ИВ |
| Дополнительное фторопластовое покрытие мембраны |
РМ-С21 |
515 |
| Резьба присоединения NPT внутренняя — наружная |
РМ |
+10% к стоимости прибора |
| Ремонт комплектов с Разделителем, с повторным гидрозаполнением |
Разделитель с ТМ (ТВ, ТМВ) |
от 430 |
| Разделитель с РПД |
*- Все приведенные в данном подразделе цены на разделитель РМ-В21, дополнительные опции и услуги указаны в расчете на мелкооптовый заказ, без учета стоимости средства измерения давления (датчика, манометра), без учета акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) разделитель сред РМ-В21, РМ-С21, наличие на складе или срок изготовления/производства уточняйте у менеджеров.
Карта заказа разделителя РМ-В21, РМ-С21
| Тип |
разделитель мембранный |
РМ |
| Диапазон давлений, МПа |
Средние,
низкие |
ТМ |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 |
С |
| ТВ |
−0,1…0 |
| ТМВ |
−0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| ТМС-И |
0…0,6 / 1 / 1,6 / 2,5 |
| ТМС-ИВ |
−0,1…0,5 / 0,9 / 1,5 / 2,4 |
| ЦМ-И |
0…0,6 / 1 / 1,6 / 2,5 |
| ЦМ-ИВ |
−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| ЦМ-С-И |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 |
| ЦМ-С-ИВ |
−0,1…0,3 / 0,5 / 0,9 / 1,5 / 2,4 |
| РД |
−0,05…0,3; −0,07…0,6; −0,02…0,8; 0,1…1; 0,5…1,6 / 2,4 / 3 |
| РДД |
0,05…0,2 / 0,4; 0,1…0,6 |
| РПД-И |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 |
| РПД-ИВ |
−0,1…0,5 / 0,9 / 1,5 / 2,4 |
| Высокие |
ТМ |
0…4 / 6 / 10 / 16 |
В |
| ТМС-И |
0…4 / 6 / 10 |
| ЦМ-И |
0…4 / 6 / 10 / 16 |
| ЦМ-С-И |
0…4 / 6 / 10 / 16 |
| РПД-И |
0…4 / 6 / 10 / 16 |
| Присоединение |
фланцевое |
2 |
| Заливное отверстие |
есть |
1 |
| Исполнение (габариты) |
стандартное |
– |
| уменьшенное |
м |
1. Технические характеристики фланцевого разделителя сред РМ-В21
1.1. Основные параметры фланцевого разделителя сред РМ-В21
Диапазон рабочих давлений, МПа (фланцевые разделители сред на высокие давления РМ-В21)
| Манометр ТМ |
0…4 / 6 / 10 / 16 |
| Манометр ТМС-И |
0…4 / 6 / 10 |
| Манометр ЦМ-И |
0…4 / 6 / 10 / 16 |
| Манометр ЦМ-С-И |
0…4 / 6 / 10 / 16 |
| Датчик давления РПД-И |
0…4 / 6 / 10 / 16 |
Диапазон рабочих температур — в соответствии с выбранным средством измерений.
Фланец — нержавеющая сталь 08Х17Н13М2.
Опция: возможны другие металлы.
Мембрана — нержавеющая сталь 08Х17Н13М2.
Опция: фторопластовое покрытие, тантал, монель, хастеллой
Резьба присоединения — внутренняя M20×1,5.
Заливное отверстие — есть.
Разделительная жидкость — ПМС–20 (ГОСТ13032–77).
Объем, вытесняемый под действием максимального давления — 1,0 мл
Дополнительная погрешность, вносимая разделителем — ±0,5% (компенсируется настройкой средства измерений).
Варианты поставки:
— без средства измерений,
— в сборе со средствами измерений с классом точности 0,25 и ниже (ТМ, ТВ, ТМВ — кроме завальцованных, ТМС-И, ТМС-ИВ, ЦМ-И, ЦМ-ИВ, ЦМ-С-И, ЦМ-С-ИВ, РПД-И, РПД-ИВ),
— в сборе с соединительным рукавом (длина 2 / 3 / 4 / 5 м)** и средствами измерений (ТМ, ТВ, ТМВ — кроме завальцованных, ТМС-И, ЦМ-И, ЦМ-С-И, РПД-И).
** — до 16 МПа
В комплекте — 2 заглушки, 2 уплотнительных фторопластовых кольца.
Техническая документация — ТУ 4212-004-4719015564-2013.
При объединении РД или РДД с РМ и настройке на определенную уставку, перенастройка уставки недопустима!

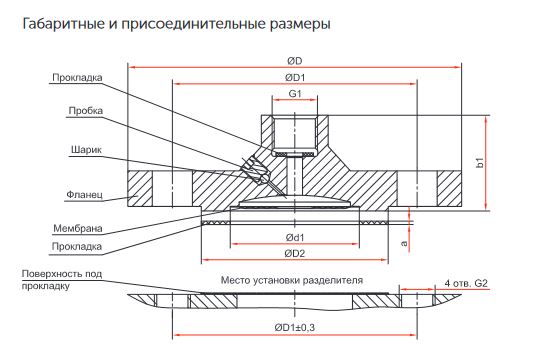

1.2. Габаритные и монтажно-присоединительные размеры разделителя РМ-В-21
Основные размеры разделителя РМ-В-21, РМ-С-21 (мм), вес (кг), объем (мл)
| Модель |
D |
D1 |
D2 |
d1 |
G1 |
G2 |
b1 |
a |
Вес |
Объем
заполняемой жидкости |
Объем
вытесняемой жидкости |
| РМ-С21 |
150 |
110 |
88 |
58 |
M20×1,5 |
М16 |
46 |
4,5 |
2,20 |
14,7 |
2,5 |
| РМ-С21м |
115 |
85 |
68 |
42 |
М12 |
40 |
1,21 |
11,4 |
| РМ-В21 |
105 |
75 |
45 |
35 |
42 |
1 |
1,25 |
2,0 |
1,0 |
2. Возможные ошибки при оформлении заказа на фланцевые мембранные средоразделители РМ-В-21
Ввиду относительной многообразия исполнений фланцевых мембранных средоразделителей РМ-В-21, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: мембрана разделительная, диафрагма, средоразделитель с фланцем, гидравлический разделитель сред, разграничитель сред, сепаратор и т.п..
— неправильные обозначения: РМ-В-21 РМВ-231, РМВ21, РМ-В-2-1, РМ-21В, РМ21В, РМ-21-В, РМ-Б21, РВ-21М, РВ-М21, РВМ-21, В21РМ; PM-B21 (латиницей вместо кириллицы) и т.д.;
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА, пси и пр.
— ошибки, связанные с транслитерацией или раскладкой клавиатуры, например: membrane separator RM-V21 RMv21, media separator RM-B21, permeator; razdelitel sred rm-v21, HV-D21 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на фланцевый средоразделитель РМВ-21 (мембрану разделительную для преобразователей давления и манометров), не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики в простой форме изложения и наши инженеры разберут и подберут необходимый Вам прибор, исполнение и оборудование в наилучшем соотношении Цена—Качество—Срок поставки (наличие на складе).
