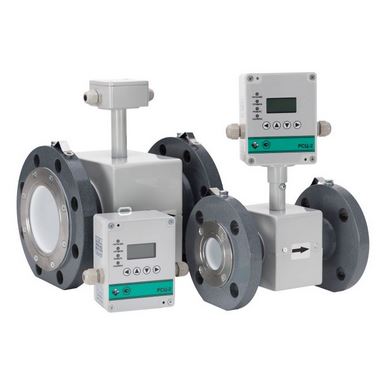

Электромагнитный расходомер-счетчик РСЦ-2 (Ду 15…400) применяется для технологического и коммерческого учета в различных отраслях промышленности, таких как: химическая, фармацевтическая, целлюлозно-бумажная, горнодобывающая, пищевая промышленность, водоподготовка, водоснабжение и водоотведение, а также в сфере ЖКХ.
Электромагнитные расходомеры РСЦ-2 предназначены для измерения расхода электропроводящих жидкостей: питьевая, теплофикационная или сточная загрязненная вода, технические кислоты, щелочи, рассолы, пульпы пульпы с мелкодисперсными неферромагнитными частицами и другие жидкости, или растворы различных веществ.
Опросный лист на расходомер-счетчик РСЦ-2
Особенности и преимущества расходомеров-счетчиков РСЦ-2:
— диаметры условного прохода от 15 до 400 мм;
— температура окружающей среды (Тос) -30…+50°С;
— измерение прямого и реверсного расхода со скоростью до 10 м/с;
— динамический диапазон 1:1000;
— отсутствие движущихся частей и потери давления;
— датчик «сухой» трубы;
— возможность монтажа на полимерные трубопроводы без заземляющих колец
— измерение различных сред: питьевая, теплофикационная или сточная вода, технические кислоты, щелочи, рассолы или растворы различных веществ, пульпы и другие жидкости;
— функция архивирования накопленного объема и времени наработки;
— дистанционная передача данных;
— исполнения для решения различных задач в области измерения расхода: исполнение для агрессивных и неагрессивных сред; специальное исполнение для химических производств и пищевой промышленности; исполнение для сферы ЖКХ:
— расходомер-счетчик электромагнитный РСЦ-2 (для неагрессивных сред);
— расходомер-счетчик электромагнитный РСЦ-2 (для агрессивных сред);
— расходомер-счетчик электромагнитный РСЦ-2 (исполнение «ПРОФИ»);
— расходомер-счетчик электромагнитный РСЦ-2 (для абразивных сред);
— расходомер-счетчик электромагнитный РСЦ-2 (исполнение IP68);
— расходомер-счетчик электромагнитный РСЦ-2 (резьбовое исполнение);
— расходомер-счетчик электромагнитный РСЦ-2 (для пищевой промышленности);
— расходомер-счетчик электромагнитный РСЦ-2 (на высокое давление);
— измерительный комплекс сточных вод на базе РСЦ-2.
Опросный лист на расходомер-счетчик РСЦ-2
Стоимость (цена) электромагнитного расходомера-счетчика РСЦ-2 зависит от типоразмера (Ду), исполнения, а также других ценообразующих факторов.
Цена расходомера РСЦ-2 высылается по запросу*.
* — Конкретные условия поставки и цены, как заказать (купить) расходомер РСЦ-2, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Форма записи условного обозначения расходомеров-счетчиков РСЦ-2
РСЦ2-(1-2/3/4-5-6-7)-(8-9-10-11-12-13-14-15-16-17-18)-(19)
где:
1..7 — параметры первичного преобразователя (ПП)
8…18 — параметры измерительного блока
19 — длина кабеля, м.
Расшифровка условного обозначения и варианты исполнения расходомера РСЦ-2 представлены в следующих таблицах.
Параметры исполнения первичного преобразователя (ПП) расходомера РСЦ-2
|
| № п/п |
Параметр |
| 1 |
Измеряемая жидкость: |
| А |
Агрессивная (техническая кислота, раствор щелочи, рассол, промышленные стоки, другое)
Материал измерительных электродов первичного преобразователя:
— никелевый сплав ХН65МВ (Хастеллой C276) – по умолчанию;
— тантал – по отдельному заказу;
— титан – по отдельному заказу. |
| Н |
Неагрессивная (вода питьевая, вода теплотехническая, другое)
Материал электродов — сталь 12Х18Н10Т (AISI304) – по умолчанию |
| 2 |
Тип соединения с трубопроводом: |
| Ф |
Фланцевое: Dу 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 400
мм, PN 2,5 МПа/25 bar — стандартное исполнение
(по заказу PN до (не более) 1 МПа/10 bar; 1,6 МПа/16 bar; 4 МПа/40 bar) |
| С |
«Сэндвич»: Dу 20,25,32,40,50 мм PN 2,5 МПа/25 bar |
| Рд |
Дюймовая резьба: Dу 15, 25,32 мм, PN 2,5 МПа/25 bar |
| Рк |
Круглая резьба “sanitary” (для пищевой промышленности):
Dу 25, 32, 40, 50, 65, 80 мм, PN 2,5 МПа/25 bar |
| Рм |
Метрическая резьба: Dу 25, 40, 50 мм, PN 16 МПа/160 bar |
| 3 |
Диаметр условного прохода (в зависимости от исполнения первичного
преобразователя): |
| Dу 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 400 мм |
| 4 |
Давление измеряемой среды (в зависимости от исполнения первичного
преобразователя): |
| PN 2,5 МПа/25 bar; 1 МПа/10 bar; 1,6 МПа/16 bar; 4 МПа/40 bar |
| 5 |
Применение (только для фланцевого соединения первичного преобразователя): |
| П0 |
Стандартное исполнение |
| П1 |
Исполнение «Профи» для использования в агрессивной окружающей
среде (труба, фланцы, корпус преобразователя из стали 12Х18Н10Т) |
| 6 |
Наличие заземляющего электрода: |
Э2
(по умолчанию) |
2 измерительных электрода без заземляющего электрода |
Э3
(опция) |
2 измерительных электрода и 1 заземляющий электрод (для агрессивной
измеряемой среды при установке на полимерные трубопроводы) Dу 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300, 400 мм |
| 7 |
Исполнение первичного преобразователя (ПП): |
IP 65
(по умолчанию) |
Пыленепроницаемый, защищен от действия струи воды |
|
|
IP 68
(опция) |
Пыленепроницаемый, рассчитан на длительное погружение в воду |
Параметры исполнения измерительного блока расходомера РСЦ-2
|
| 8 |
Тип крепления: |
| КС |
Крепление на стене с DIN рейкой (выносной ИБ) |
| КПГ |
Крепление ИБ на первичном преобразователе горизонтально |
| КПВ |
Крепление ИБ вертикально с возможностью поворота |
| 9 |
Функциональное исполнение измерительного блока прибора: |
| Ф03 |
Без дисплея, без основного и дополнительного счетчика
(t окружающей среды от -10 до +50 °С), исп. РСЦ – КПГ и КС |
| Ф04 |
Без дисплея, с основным и дополнительным счетчиками (t от -10 до +50
°С) |
| Ф05 |
С дисплеем, с основным и дополнительным счетчиками
(t от -5 до +50 °С) |
| 10 |
Предел основной допускаемой относительной погрешности: |
| ДП05 |
Допускаемая погрешность 0,5% в диапазоне от Qп3 до Qнаиб |
ДП10
(по умолчанию) |
Допускаемая погрешность 1% в диапазоне от Qп2 до Qнаиб |
| ДП20 |
Допускаемая погрешность 2% в диапазоне от Qп2 до Qнаиб |
| 11 |
Токовый выход: |
| Т0 |
Отсутствует |
| Т1 |
От 0 до 5 мА |
| Т2 |
От 0 до 20 мА |
| Т3 |
От 4 до 20 мА |
| 12 |
Импульсный выход – вес импульса (л/имп) определяется по таблице: |
| Dу |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
400 |
| И0 |
отсутствует |
| И1 |
0,01 |
0,1 |
1 |
10 |
| И2 |
0,1 |
1 |
10 |
100 |
| И3 |
1 |
10 |
100 |
1000 |
| И4 |
1 |
2 |
3 |
4 |
7 |
12 |
18 |
30 |
70 |
120 |
210 |
300 |
450 |
| И5 |
Программируемая цена импульса |
| 13 |
Формирование часового архива: |
| А0 |
Отсутствует |
| А1 |
Задействовано |
| 14 |
Измерение реверсного потока жидкости: |
| Р0 |
Отсутствует |
| Р1 |
Задействовано |
| 15 |
Интерфейс: |
| Инт0 |
Интерфейс отсутствует |
| Инт1 |
Интерфейс RS-485 |
| Инт2 |
Интерфейс RS-485, протокол HART (только исполнения Т1, Т2, Т3) |
| 16 |
Напряжение питания измерительного блока: |
| 12 |
+12В (по умолчанию) |
| 24 |
+24В |
| 17 |
Исполнение блока питания: |
| Бп0 |
Блоком питания не комплектуется |
| Бп1 |
Блок питания с подключением в розетку (стандартное исполнение) |
| Бп2 |
Блок питания с монтажом на DIN-рейку |
| 18 |
Степень защиты измерительного блока: |
IP 65
(по умолчанию) |
Пыленепроницаемый, защищен от действия струи воды |
IP 68
(опция) |
Пыленепроницаемый, рассчитан на длительное погружение в воду
(только для исполнений Ф03-КПГ) |
| 19 |
L |
Длина кабеля в метрах |
Примечание. Если значение характеристики – «отсутствует», то в обозначении его
допускается не приводить. |
Стандартное исполнение расходомера РСЦ-2:
1. Фланцевое соединение; Степень защиты – IP 65; Напряжение питания –12 В, RS485 ModBus RTU;
2. Неагрессивное исполнение (Н) – материал электродов сталь 12Х18Н10Т (AISI304);
3. Агрессивное исполнение (А) – материал электродов сталь ХН65МВ (Хастеллой С276).
В случае недостаточной коррозионной стойкости стандартных электродов возможно спец. исполнение прибора (материал Заказчика).
Пример записи условного обозначения расходомера РСЦ-2 при заказе:
РСЦ2-(Н-Ф/15/2,5МПа (или 25Бар)-П0-Э2-IP68)-(КС-Ф04-ДП10-Т3-И4-А1-Р1-Инт1-12В-БП1-IP65)-(020)
1. Технические характеристики расходомера-счетчика РСЦ-2
1.1. Принцип работы и описание расходомера РСЦ-2
Принцип работы электромагнитных расходомеров РСЦ-2 основан на законе электромагнитной индукции. При движении проводящей электрический ток жидкости в магнитном поле, создаваемом первичным преобразователем (ПП), в ней наводится ЭДС индукции, прямо пропорциональная скорости движения жидкости. Полученный сигнал передается в измерительный блок (ИБ), где происходит его преобразование в значение объемного расхода, вычисление объема, а также дальнейшее преобразование в сигнал силы постоянного тока.
Конструктивно расходомеры РСЦ-2 состоят из двух частей: ПП и ИБ, которые могут быть связаны единой механической конструкцией или разделены.
ПП состоит из металлической трубы. На внутреннюю поверхность трубы нанесена футеровка, выполненная из непроводящего электрический ток материала. В футеровку установлены электроды. Для формирования магнитного поля, поверх измерительной трубы размещена двухсекционная обмотка возбуждения.
Первичный преобразователь состоит из корпуса с магнитной системой, внутри которого расположена немагнитная труба. Внутренняя поверхность трубы футерована изоляционным материалом.
Электроды расположены в среднем сечении трубы диаметрально противоположно друг другу и изолированы от трубы. Расположение третьего заземляющего электрода (при исполнении ПП с третьим электродом – Э3) находится в нижней точке трубы ПП в плоскости основных электродов.
На верхней поверхности корпуса установлен соединитель для связи с измерительным блоком.
Подсоединение первичного преобразователя к трубопроводу может быть фланцевым, типа «сэндвич» или резьбовым.
ИБ представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания обмотки возбуждения первичного преобразователя, преобразования измеренного значения в аналоговый выходной сигнал силы постоянного тога, дискретный выходной сигнал, работу по протоколу HART, интерфейсам RS-485 (MODBUS, DCON, TERMINAL), проведение диагностики расходомера. В зависимости от заказа ИБ может быть выполнен как с жидкокристаллическим дисплеем, так и без.
Измерительный блок представляет совокупность электронных плат с расположенными на них клеммниками, радиоэлементами, элементами управления и индикации, размещенными в металлическом или пластиковом корпусе с возможностью крепления на стену или на ПП. На нижней или боковых поверхностях корпуса измерительного блока расположены кабельные вводы для прокладки кабелей, которые соединяют ИБ с первичным преобразователем и внешними устройствами.
Измерительный блок может иметь в любом сочетании:
— индикатор и функциональные кнопки, расположенные на лицевой панели корпуса;
— интерфейс RS-485;
— протокол HART с интерфейсом RS-485 (только при наличии токового выхода);
— активный выход постоянного тока от 0 до 5 мА или от 0 до 20 мА или от 4 до 20 мА;
— импульсный выход с нормированной ценой импульса (л/имп).
В программируемую память измерительного блока заносятся установочные параметры и служебная информация
Расходомеры РСЦ-2 могут выполняться в модификациях способных измерять реверсивный (обратный) поток.
1.2. Основные параметры электромагнитного расходомера-счетчика РСЦ-2
| Параметр (характеристика) расходомера-счетчика РСЦ-2 |
Значение параметра (характеристики) |
| Параметры измеряемой среды: |
| Температура измеряемой среды (Тис) |
-10…+150 °С |
| Давление |
2,5 МПа (по заказу 1,0; 1,6; 4,0 МПа) |
| Электропроводность |
не менее 200 мкСм/м |
| Параметры прибора |
| Погрешность измерения |
±0,5 %; ±1 %; ±2 % |
| Диапазон измерения |
0,0064…4524,0 м³/ч |
| Диаметр ПП |
DN 15…400 мм |
| Технологическое присоединение |
фланцевое |
| Футеровка ПП |
фторопласт Ф-4 |
| Материал электродов |
нержавеющая сталь, хастеллой С276, тантал, титан |
| Исполнение ИБ |
моноблок, выносной |
| Индикация ИБ |
жидкокристаллический дисплей (ЖКИ) |
| Выходные сигналы |
аналоговый (0…5 мА, 0…20 мА, 4…20 мА), импульсный (л/имп), RS485, Modbus |
| Напряжение питания с блоком питания |
12 В, 24 В |
Исполнение оболочки по ГОСТ 14254:
первичный преобразователь / измерительный блок |
IP65 или IP68 / IP65 |
Минимальный, переходный, наибольший расходы указаны в следующей таблице.
| Dу, мм |
Qmin, м3/ч |
Qп1, м3/ч |
Qп2, м3/ч |
Qп3, м3/ч |
Qmax м3/ч |
| 15 |
0,0064 |
0,026 |
0,064 |
0,64 |
6,40 |
| 20 |
0,0113 |
0,045 |
0,113 |
1,13 |
11,30 |
| 25 |
0,0176 |
0,070 |
0,176 |
1,76 |
17,60 |
| 32 |
0,0290 |
0,116 |
0,290 |
2,90 |
29,00 |
| 40 |
0,0450 |
0,180 |
0,450 |
4,50 |
45,00 |
| 50 |
0,0710 |
0,284 |
0,710 |
7,10 |
71,00 |
| 65 |
0,1180 |
0,472 |
1,180 |
11,80 |
118,00 |
| 80 |
0,1810 |
0,724 |
1,810 |
18,10 |
181,00 |
| 100 |
0,2840 |
1,136 |
2,840 |
28,40 |
284,00 |
| 150 |
0,6360 |
2,544 |
6,360 |
63,60 |
636,00 |
| 200 |
1,1300 |
4,520 |
11,300 |
113,00 |
1130,00 |
| 250 |
1,7680 |
7,072 |
17,680 |
176,80 |
1768,00 |
| 300 |
2,5440 |
10,180 |
25,440 |
254,40 |
2544,00 |
| 400 |
4,5240 |
18,100 |
45,240 |
452,40 |
4524,00 |
Где:
Dу – диаметр условного прохода ПП;
Qmin – минимальный расход;
Qп1, Qп2, Qп3 – переходные расходы;
Qmax – наибольший расход.
Погрешность измерения:
— ±0,5 % — основная относительная в диапазоне от Qп3 до Qmax.
— ±1 % — основная относительная в диапазоне от Qп2 до Qп3.
— ±2 % — основная относительная в диапазоне от Qп1 до Qп2.
— ±4 % — основная относительная в диапазоне от Qmin до Qп1.
1.2.1. Показатели надежности расходомера РСЦ-2
Межповерочный интервал (МПИ) 5 лет.
Средняя наработка на отказ 100 000 часов.
Средний срок службы не менее 12 лет.
Гарантийный срок 36 месяцев.
1.2.2. Вывод информации расходомера-счетчика РСЦ2
Вывод основных параметров на индикатор измерительного блока и (или) через интерфейс RS-485, Modbus RTU и (или) через токовый выход, и (или) через импульсный выход на внешние устройства данные, которые указаны в таблице ниже.
| Параметры: |
На индикатор |
Через интерфейс RS-485 (MODBUS, DCON, TERMINAL) |
Через токовый выход |
Через импульсный выход |
| объем жидкости, V (м3, л) |
+ |
+ |
|
|
| часовой архив, Vч |
+ |
+ |
|
|
| дополнительный счетчик с возможностью обнуления, VD (м3, л) |
+ |
+ |
|
|
| время наработки, t (часы, минуты) |
+ |
+ |
|
|
| объемный (мгновенный) прямой расход жидкости, Q (м3/ч; л/мин; %) |
+ |
+ |
+ |
+ |
| объёмный (мгновенный) реверсный расход жидкости, Q (м3/ч; л/мин; %) с указанием обратного направления потока (знак «минус») |
+ |
+ |
|
+ |
| максимальный расход по токовому выходу Qmx (м3/ч) |
+ |
+ |
|
|
| минимальный расход по токовому выходу Qmn (м3/ч) |
+ |
+ |
|
|
| диапазон выходного тока, I (мА) |
+ |
+ |
|
|
| вес импульса, ps (л/имп) |
+ |
+ |
|
|
| диаметр условного прохода, Dу (мм) |
+ |
+ |
|
|
| адрес в сети RS485 |
+ |
+ |
|
|
| коэффициент демпфирования (сглаживания) показаний мгновенного расхода τ, (не более 100) |
+ |
+ |
|
|
| серийный номер измерительного блока и первичного преобразователя |
+ |
+ |
|
|
2. Возможные ошибки при оформлении заказа на э/м расходомер РСЦ2
При заказе э/м расходомера РСЦ2 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: многоканальный э/м водосчетчик электромагнитный счетчик с импульсным выходом, счетчик воды, водосчетчик, индуктивный электро-магнитный измеритель расхода потока, индуктивный расходометр, литромер, датчик потока, преобразователь расхода, флоуметр, флуометр, индикатор, сенсор, детектор-геолинк, контроллер-регистратор, датчик-регометр, регулятор, измеритель, анализатор, прибор контроля и и прочие ошибки в названии прибора.
— неправильные обозначения модели: РСЦ2, РСЦ-02, РСЦ02, РЦС-2, РЦЦ, РСС, РС, РЦ и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: flow meter RSC-2, rsc-2 raskhodomer-schetchik ehlektromagnitnyj, HCW-2 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчик расхода жидкости РСЦ2 (измеритель расхода электропроводных жидких сред и стоков), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды, способ присоединения и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам расходомер из серии Магфлоу и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на электромагнитные расходомеры-счетчики РСЦ-2:
см. Карта заказа расходомера РСЦ-2 расходомер-счетчик электромагнитный (Опросный лист на расходомер-счетчик РСЦ-2).
см. Технические характеристики РСЦ-2 расходомер-счетчик электромагнитный (Тех.описание).
см. Руководство по эксплуатации РСЦ-2 расходомер-счетчик электромагнитный.
см. Методика поверки РСЦ-2 расходомер-счетчик электромагнитный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) преобразователя расхода, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт расходомера, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
3. Дополнительная информация о электромагнитных преобразователях расхода (счетчиках-расходомерах)
3.1. КМЧ и дополнительное оборудование к электромагнитным расходомерам (счетчикам воды)
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика-расходомера:
— квартирные счетчики (бытовые/индивидуальные Ду15, Ду20);
— домовые счетчики (общедомовые Ду25,32,40,50);
— промышленные (Ду свыше 50мм);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Общедомовые и промышленные счетчики-расходомеры могут иметь достаточно сложную и разнообразную комплектацию:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-250мм для резьбового(муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевое).
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев («КОФ» по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки).
— Защитный выравнивающий токопровод с присоединительным комплектом крепежа.
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич» (узлы учета холодного (УУХВС) и горячего (УУГВС) водоснабжения, в состав которых входят приборы, прямые участки, КМЧ, шаровые краны и пр.).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные приборные
— КИПиА: вычислители, манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули (M-Bas, импульсный и др.), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), индикаторы, регистраторы, архиваторы, вычислители и прочее оборудование.
Кабель (электропитания и связи(сигнальный).
3.2. Общие рекомендации по размещению, монтажу и работе электромагнитных и других счетчиков-расходомеров (водосчётчиков)
Счетчики-расходомеры обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50°С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее +5°С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специальных исполнений: для отрицательных температур или «затапливаемого» исполнения для преобразователей расхода с кодом пыле-водозащиты IP68).
3.3. При монтаже электромагнитного счетчика-расходомера должны быть соблюдены следующие обязательные условия:
а) Преобразователь расхода (далее Прибор) рекомендуется монтируется только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам для электромагнитного счетчика-расходомера:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед водосчетчиком необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, фильтр, грязевик, клапан, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены расходомера-счетчика воды перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка электромагнитного расходомера на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов или попадание трубопровода под напряжение.
Copyright © ТЕПЛОПРИБОР.рф 2015-2025, все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт. ПОМ; соавтор ВТК-пр.
ГК Теплоприбор — производство и продажа КИПиА: Приборы измерения и контроля расхода / Расходомеры жидкости / Электромагнитные первичные преобразователи расхода, счетчики-расходомеры воды квартирные/бытовые, домовые/общедомовые и промышленные РСЦ-2, Streamlux MAGFLOW-1700, MAGFLOW-3400, MAGFLOW-2600, MAGFLOW-1300, MAGFLOW-1100, СИМАГ-23, СИМАГ-12К, СИМАГ-12Р, СИМАГ-11К, СИМАГ-11Р Питерфлоу-К, Питерфлоу-СВ, Питерфлоу-РС, ПРЭМ, ПРЭМ IP68, Прамер и др.
См. техописание/характеристики ВС, прайс-лист (оптовая цена), форму заказа (как выбрать, заказать и купить) расходомер РСЦ-2 по цене производителя в наличии со склада в Москве, доставка/отгрузка ТК (Деловые Линии и другими) по всей территории РФ.
Заранее благодарим Вас за обращение в любое из предприятий группы компаний — ГК «Теплоприбор» (Теплоприборы, Промприбор, Теплоконтроль и другие) и обещаем приложить все усилия для оправдания Вашего доверия.
Вернуться в начало страницы.
