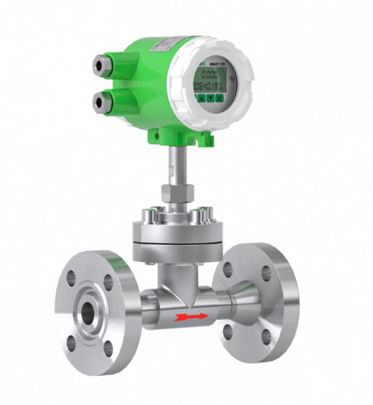

В данном подразделе представлен электронный крыльчатый расходомер ЭМИС-ПЛАСТ 220, Ду 8…300, для измерения расхода жидких сред и смесей жидкостей в трубопроводах высокого давления до 42 МПа.
Крыльчатый расходомер ЭМИС-ПЛАСТ 220 разработан специально для измерения объема и объемного расхода жидкостей в трубопроводах высокого давления.
Области применения расходомера ЭМИС-ПЛАСТ 220: химическая, нефтехимическая, нефтяная и другие отрасли промышленности, объекты коммунального хозяйства.
Расходомеры ЭМИС-ПЛАСТ 220 используются преимущественно для измерения пластовых и артезианских вод на скважинах, применяются в системах поддержания пластового давления, для измерения загрязненной воды на нефтедобывающих скважинах, для измерения расхода сточных вод (промышленных и коммунальных стоков).
Опросный лист для подбора расходомера ЭМИС
Основные характеристики расходомера ЭМИС-ПЛАСТ 220:
— Ду 8…300;
— измеряемая среда — жидкость;
— тип расхода — объём;
— диапазон измерения расхода 0,08…2000 м3/ч;
— погрешность измерения ±0,5/±1,0/±1,5%;
— спец. исполнения — рудничное (РВ), сероводородное (AST);
— давление измеряемой среды — до 42 МПа;
— взрывозащита — 1 Exd IIB T3/Т6X, PB Exdl Х;
— выходные сигналы — визуальная индикация, импульсный, аналоговый, токовый 4…20мА, цифровой RS-485 с протоколом Modbus RTU.
Принцип действия электронного расходомера ЭМИС-ПЛАСТ 220 основан на вращении измерительного механизма под действием измеряемой среды. Частота вращения строго пропорциональная объемному расходу. Конструкция вращающегося механизма обеспечивает защиту от механического загрязнения и замасливания.
Расходомер ЭМИС-ПЛАСТ 220 является оптимальным решением для измерения расхода следующих жидких сред и смесей жидкостей:
— пластовых и артезианских вод;
— обводненной нефти;
— нефти низкой вязкости;
— грязных вод;
— смесей жидкостей.
Преимущества крыльчатого расходомера-счетчика жидкости ЭМИС-ПЛАСТ 220:
— Измерение расхода в трубопроводах с высоким давлением.
— Малые габаритные размеры.
— Незасоряющаяся конструкция.
— Работа с коррозийно-активными средами.
— Встроенный счетчик-индикатор суммарного расхода с автономной работой от встроенного элемента питания позволяет использовать счетчик жидкости ЭМИС-ПЛАСТ 220 без внешних вычислительных и накопительных устройств, что уменьшает затраты на покупку оборудования.
— Автономное питание, обеспечиваемое за счет встроенного аккумулятора, позволяет использовать счетчик – расходомер в местах, где отсутствуют внешние источники подачи электроэнергии. Также возможность автономного питания гарантирует бесперебойную работу прибора в случае возникновения внештатных ситуаций.
— Сенсор расходомера надежно защищен от механических загрязнений и замасливания, что повышает надежность работы прибора. Не требует настройки под измеряемую среду и условия применения, что обеспечивает удобство его использования.
— Съемный сенсор позволяет проводить профилактические работы без демонтажа проточной части расходомера, что уменьшает время и снижает расходы на обслуживание.
— Наличие рудничного исполнения взрывозащиты.
— Дистанционная беспроводная передача данных с использованием протокола LoraWan.
Стоимость электронного расходомера ЭМИС-ПЛАСТ 220 зависит от исполнения, диаметра условного прохода Ду (8…300мм), метрологического класса точности, потребности в монтажном комплекте, ЗИП и прочем дополнительном оборудовании (фильтр, блок питания, термочехол), общего объема заказа и других ценообразующих факторов (Опросный лист для подбора расходомера ЭМИС).
Цена расходомера ЭМИС-ПЛАСТ 220 высылается по запросу.*
* — Конкретные условия поставки и цены, как заказать (купить) расходомер ЭМИС-ПЛАСТ-220, а также наличие на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Чтобы купить расходомер ЭМИС-ПЛАСТ 220 производства или узнать его цену, отправьте заполненный опросный лист на KIP@teplopribor.net.
Базовый комплект поставки расходомера-счетчика ЭМИС-ПЛАСТ 220:
— Счетчик ЭМИС-ПЛАСТ 220.
— Руководство по эксплуатации.
— Паспорт.
— Методика поверки.
— Свидетельство об утверждении типа средств измерения с приложением Декларации и/или Сертификаты ТР ТС 012/2011, 020/2011.
Дополнительная комплектация:
— Комплект монтажных частей (фланцы, прокладки, болты, гайки, шайбы) ЭМИС-ПЛАСТ 220-КМЧ.
— Монтажная технологическая вставка ЭМИС-ВЕКТА ВТ220.
— Фильтр ЭМИС-ВЕКТА.
— Блок питания ЭМИС-БРИЗ.
— Термочехол (по требованию).
— Другие сертификаты (по требованию).
— ЗИП (в состав ЗИП входят кабельные вводы, фланцевые прокладки и крепежные изделия для монтажа фланцев (состав в зависимости от исполнения преобразователя). По требованию заказчика в комплект ЗИП могут также входить и другие комплектующие.
1. Технические характеристики крыльчатого расходомера ЭМИС-ПЛАСТ 220
1.1. Устройство и работа электронного крыльчатого расходомера-счетчика ЭМИС-ПЛАСТ 220
Электронный крыльчатый расходомер-счетчик ЭМИС-ПЛАСТ 220 состоит из следующих основных узлов:
— первичного преобразователя (ПП);
— электронного преобразователя (ЭБ).
Изготавливаются два варианта исполнения счетчиков: интегральное и дистанционное. В интегральном исполнении ПП и ЭБ изготавливаются совмещенно, в дистанционном– ПП и ЭБ размещаются раздельно и соединяются кабелем.
Первичный преобразователь стандартного исполнения конструктивно представляет собой измерительную камеру с подводящим и отводящим патрубками. Проходя через измерительный тракт счетчика, измеряемая среда заставляет вращаться лопасти измерительного механизма, скорость вращения которого зависит от объемного расхода среды. Скорость вращения механизма магнитно-индуктивным способом передается в блок электронного преобразователя.
Незасоряемость измерительного механизма достигается установкой крыльчатки, оси крыльчатки и подшипников за щитом, который предохраняет механизм от блокирования его крупными механическими включениями.
Электронный преобразователь осуществляет обработку этого сигнала: вычисление значения объема расхода среды и формирование выходных сигналов счетчика, а также отображение информации на индикаторе.
Корпус электронного преобразователя имеет две крышки для доступа к индикатору и электронному блоку, а также четыре отверстия для установки кабельных вводов.
При несовпадении диаметра трубопровода и диаметра условного прохода счетчика могут быть применены конические переходы. Они могут быть изготовлены самостоятельно, при этом, для обеспечения минимальных потерь давления, центральный угол конуса должен составлять не более 30º.
Конструкционные материалы:
— Крыльчатка измерительного механизма — сталь коррозионно-стойкая жаропрочная 12Х13 / фторкаучук.
— Трущиеся элементы крыльчатки — карбид вольфрама.
— Корпус первичного преобразователя — углеродистая сталь Сталь 20 / нержавеющая сталь SS304 / нержавеющая сталь 316.
— Фланцы — углеродистая сталь Сталь 20.
— Прокладки для уплотнения фланцев — паронит ПОН-Б.
— Корпус электронного преобразователя — алюминиевый сплав, окрашенный краской /сплав KSi13 , полимерно-эпоксидное окрашивание (только для исполнения РВ).
1.2. Условия эксплуатации крыльчатого расходомера-счетчика ЭМИС-ПЛАСТ 220
Крыльчатые счетчики-расходомеры жидкости ЭМИС-ПЛАСТ 220 предназначены для измерения объема и объемного расхода жидкостей в трубопроводах высокого давления и передачи полученной информации для технологических целей и учетно-расчетных операций.
Расходомеры ЭМИС-ПЛАСТ 220 специального сероводородного исполнения AST рассчитаны на работу при содержании сероводорода H2S в окружающей среде в нормальном режиме не более 10мг/м3, в аварийной ситуации — до 100 мг/м3 в течение не более 1 часа. Содержание растворенного сероводорода в измеряемой среде до 6% по объему.
Взрывозащищенные расходомеры-счетчики ЭМИС-ПЛАСТ 220-Ех имеют вид взрывозащиты «взрывонепроницаемая оболочка» по ГОСТ IEC 60079-1-2013. Маркировка уровня взрывозащиты счетчика – «1Ex db IIB T3/T6 Gb X».
Расходомеры ЭМИС-ПЛАСТ 220 взрывозащищенного рудничного исполнения РВ предназначены для применения в подземных выработках шахт, рудников и в их наземных строениях, опасных по рудничному газу и горючей пыли, соответственно, имеют вид взрывозащиты «взрывонепроницаемая оболочка» и маркировку взрывозащиты «РВ Ex db I Mb X».
Счетчик-расходомер ЭМИС-ПЛАСТ 220 соответствует требованиям ТУ 4213-026-14145564-2009 по герметичности.
По устойчивости к воздействию климатических факторов внешней среды счетчики соответствуют климатическому исполнению УХЛ категории размещения 1 или ОМ категории размещения 1 (в случае поставки на морские суда) по ГОСТ 15150, но для эксплуатации при температуре окружающей среды от минус 60 до плюс 80°С при влажности не более 80 % без осаждения конденсата.
Счетчик не предназначен для эксплуатации на объектах атомной энергетики (ОАЭ).
1.3. Основные параметры расходомера ЭМИС-ПЛАСТ 200
| Параметр (характеристика) расходомера ЭМИС-ПЛАСТ 220 |
Значение параметра (характеристики) |
| Диаметр условного прохода, Ду, мм |
8…300 |
| Измеряемая среда |
Жидкость (пластовые и артезианские воды, нефть, смеси жидкостей, легкие масла, дизельное топливо -солярка) |
| Тип расхода |
Объём |
| Диапазон расхода, Qmin…Qmax, м3/ч |
0,08…2000 |
| Погрешность измерения расхода, % |
±0,5/±1,0/±1,5 |
| Выходные сигналы |
визуальная индикация; импульсный; аналоговый: токовый 4…20мА; цифровой: RS-485 с протоколом Modbus RTU. |
| Давление измеряемой среды, МПа |
до 42 |
| Вязкость измеряемой среды, сП (мПа*с) |
до 5 |
| Температура измеряемой среды, Тис, °С |
-60…+250 |
| Температура окружающей среды, Тос, °С |
-60…+80 |
| Пылевлагозащита |
IP 65 |
| Взрывозащита |
1 Exd IIB T3/Т6X (исп.Вн), PB Exdl Х (исп. РВ) |
| Спец. исполнение |
Рудничное (РВ), Сероводородное (AST)** |
| Питание, В |
3,6 от встроенных батарей; 24 постоянного тока |
| Межповерочный интервал (МПИ) |
4 года |
*Преобразователи рудничного исполнения только дистанционного исполнения, длина кабеля 5 метров.
**Преобразователи спец. исполнения AST рассчитаны на работу при содержании сероводорода H2S в окружающей среде в нормальном режиме не более 10мг/м3, в аварийной ситуации — до 100 мг/м3 в течение не более 1 часа. Содержание растворенного сероводорода в измеряемой среде до 6% по объему.

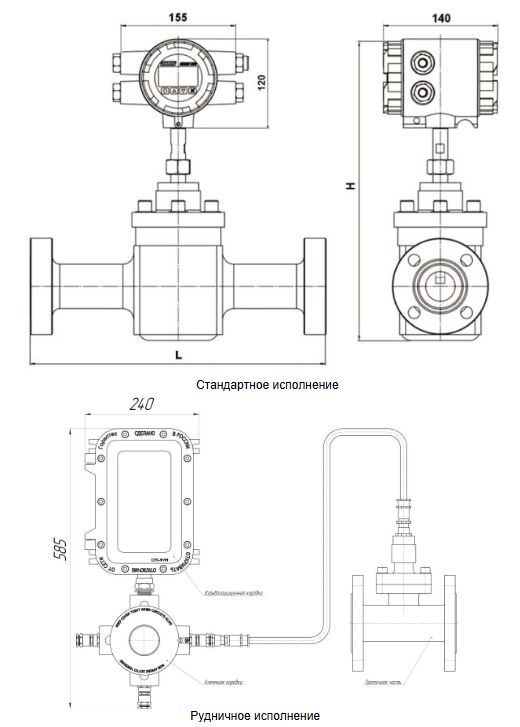

Габаритные и монтажно-присоединительные размеры счетчика жидкости ЭМИС ПЛАСТ-220
2. Возможные ошибки при оформлении заказа на счетчик воды / нефти / дизтоплива ПЛАСТ220 (расходомер-водосчетчик)
При заказе счетчика воды / нефти / дизтоплива ПЛАСТ220 (расходомера-водосчетчика) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: счетчик жидкости нефти нефтепродуктов топлива дизтоплива дизельного топлива соляры солярки стоков сточных вод, водосчетчик ХВС ГВС, тахометрический общедомовой водомер, промышленный турбинный измеритель расхода, водометр, датчик потока, преобразователь расхода, флоуметр, флуометр, тепло-водомер, тепловодомер, регистратор, регулятор, сигнализатор, детектор, сенсор, прибор водоучета учета потребления воды водопотребления и и прочие ошибки в названии прибора.
— неправильные обозначения модели: ЭМС ПЛАСТ220, Пласт-22О, Пласт22О, ПЛСТ, Плюс, Полюс и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: vane flowmeter EMIS-PLAST 220, formation water flow meter, diesel fuel flow meter, wastewater flow meter, oil meter, krylchatyj raskhodomer ehmis plast-220, «VBC GKFCN-220 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчик — преобразователь расхода нефте-продуктов ЭМИС-ПЛАСТ220 (счетчик жидкости), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (Ду, температуру измеряемой среды и т.п.) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на крыльчатый расходомер-счетчик ЭМИС ПЛАСТ-220 (Ду 8…300):
см. Карта заказа ЭМИС-ПЛАСТ 220 расходомер-счетчик жидкости крыльчатый (скачать опросный лист).
см. Технические характеристики ЭМИС-ПЛАСТ 220 расходомер-счетчик жидкости крыльчатый (Тех.описание).
см. Руководство по эксплуатации ЭМИС-ПЛАСТ 220 расходомер-счетчик жидкости крыльчатый.
см. Методика поверки ЭМИС-ПЛАСТ 220 расходомер-счетчик жидкости крыльчатый.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт СВ, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
3. Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
3.1. КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Переферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).
3.2. Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:
а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
