В данном подразделе представлен новый высокопроизводительный программируемый контроллер ПЛК210-4G для территориально распределенных систем.
ПЛК210-4G – высокопроизводительный моноблочный контроллер со встроенным LTE-модемом, что позволяет использовать его для автоматизации территориально распределенных объектов, где нет доступа к интернету, модулем GNSS (GPS/ГЛОНАСС) и тремя интерфейсами RS-485.
Благодаря встроенному модулю GNSS (GPS / ГЛОНАСС) контроллер ПЛК210-4G определяет свое географическое положение и синхронизирует системное время со спутниками.
Три интерфейса RS-485 позволяют подключать различные приборы (модули ввода-вывода, тепло- и электросчетчики, газоанализаторы, расходомеры и др.) для сбора данных и передачи их в удаленную систему верхнего уровня.
Программируемый контроллер ПЛК210-4G подходит для автоматизации территориально распределенных объектов, где необходимо использовать мобильную сеть, и выполняет роль коммуникационного контроллера для диспетчеризации.
Контроллер ПЛК210-4G разработан на платформе ПЛК210, обладает широкими коммуникационными возможностями и повышенной надежностью. Разработка управляющей логики и настройка обмена с другими устройствами осуществляется в среде CODESYS V3.5 SP17 Patch 3.
Основным коммуникационным интерфейсом является Ethernet. У контроллера ПЛК210-4G 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор.
Контроллер ПЛК210-4G поддерживает более 10 промышленных и прикладных протоколов, что позволяет интегрировать его в любую систему автоматизации. Разработка управляющей логики и настройка обмена с другими устройствами осуществляется в среде разработки CODESYS V3.5 SP17 Patch 3.
Для увеличения входных и выходных сигналов рекомендуется использовать линейку модулей Мх210 с интерфейсом Ethernet. Модули расширения совместно с контроллером ПЛК-210-4G поддерживают кольцевую топологию, обеспечивая устойчивость системы к перегрузкам и уверенную работу с большим потоком данных.
Возможности программируемого логического контроллера ПЛК210-4G-CS:
— Две SIM-карты устанавливаются в слот SIM1 и SIM2.
— Встроенный модем работает в режиме DSS (Dual SIM Shift), в котором в один момент времени может быть активна только одна SIM-карта.
— Поддерживаемые стандарты мобильной связи: 2G/3G/4G.
— Поддерживаемые стандарты 4G: GSM: 900/1800, WCDMA: B1/8, LTE-FDD: B1/3/5/7/8/20, LTE-TDD: B38/40/41.
— Поддерживается прием и отправка SMS.
— Индикация работы модема и модуля GNSS на корпусе прибора.
— Поддерживаемые стандарты GNSS: GPS / GLONASS / BD.
— Настройка встроенного модема производится в web-конфигураторе ПЛК или среде CODESYS.
Преимущества контроллера ПЛК210-4G:
— Высокая производительность. Процессор 1800 МГц, память ROM 8 ГБ, RAM 2 ГБ, RETAIN 64 Кбайт (MRAM), операционная система Linux с RT-патчем.
— Коммуникационные возможности. 4 порта Ethernet для различных сетевых топологий и использования контроллера в качестве шлюза. Высокая скорость опроса и мультимастерность. 3 порта RS-485 для подключения приборов. LTE-модем на 2 SIM-карты.
— Надежность. Двойной ввод питания для резервирования по питанию. Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP). Встроенный Firewall для безопасности передачи данных.
— Удобство монтажа и эксплуатации. Крепление на DIN-рейку или на стену. Съемные клеммники с невыпадающими винтами. Удобная система укладки кабеля. Легко заменяемая батарея CR2032, тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.
— Эксплуатация в тяжелых условиях. Расширенный диапазон питающего напряжения =10…36 В. Расширенный диапазон температуры окружающей среды -20…+55 °С.
— Плановый срок службы составляет 10 лет.
Стоимость контроллера ПЛК210-4G зависит от конкретной модификации и исполнения (см. таблицу подробных технических характеристик модификаций ниже), потребности в дополнительном оборудовании, общего объема заказа и других ценообразующих факторов.
Цена контроллера ПЛК210-4G — от 63550 руб.*
*- Цена на ПЛК210-4G указана без учета НДС=20%, скидок, акций и специальных предложений — конкретные условия поставки и цены, как заказать (купить) контроллер ПЛК210-4G, наличие на складе или срок изготовления/производства уточняйте у менеджеров.

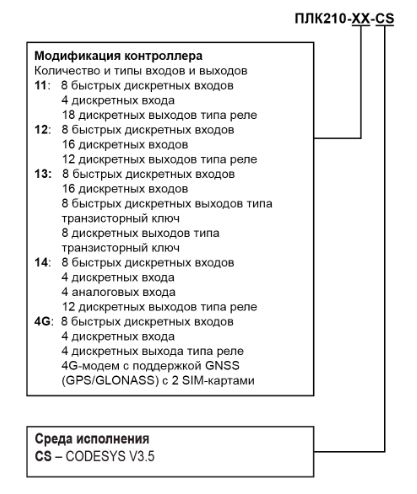

Модификации и форма (код) заказа контроллера ПЛК210
1. Технические характеристики программируемого контроллера ПЛК210-4G
1.1. Функциональная схема программируемого логического контроллера ПЛК210-4G
Программируемый логический контроллер ПЛК210-4G предназначен для построения автоматических систем контроля и для управления производственными технологическими процессами на промышленных предприятиях.
В контроллере ПЛК210-4G реализовано:
— 8 быстрых дискретных входов (8xFDI);
— 4 дискретных входа (4xDI);
— 4 дискретных выхода типа электромагнитное реле (4xDO).
Логика работы контроллера ПЛК210-4G задаётся с помощью среды разработки CODESYS V3.5.
Поддерживаются все языки программирования стандарта МЭК 61131-3.

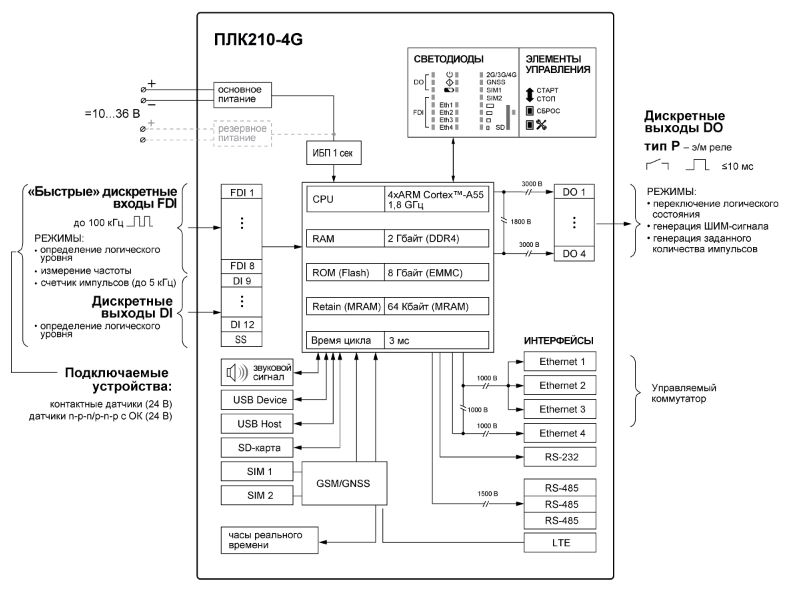

Функциональная схема контроллера ПЛК210-4G
1.2. Основные параметры программируемого контроллера ПЛК-210-4G
| Параметр (характеристика) контроллера ПЛК210-4G |
Значение параметра (характеристики) |
| Питание |
| Количество портов питания |
2 (основной и резервный) |
| Напряжение питания |
10…36 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному |
6…9 В |
| Потребляемая мощность, не более |
16 Вт |
| Защита от переполюсовки |
Есть |
| Вычислительные ресурсы |
| Центральный процессор |
4х Cortex-А55 1,8 ГГц |
| Объем флеш-памяти (тип памяти) |
8 ГБ (eMMC) |
| Объем оперативной памяти (тип памяти) |
2 ГБ (DDR4) |
| Объем Retain-памяти (тип памяти) |
64 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) |
3 мс |
| Операционная система |
Linux |
| Интерфейсы связи |
| Ethernet 100 Base-T |
| Количество портов |
4 × Ethernet 10/100 Мбит/c (RJ45)
Порты 1–3 – коммутатор
Порт 4 – отдельный сетевой адаптер |
| Поддерживаемые промышленные протоколы* |
Modbus-TCP (Master / Slave)
OPC UA (Server)
MQTT (Client/Broker)
SNMP (Manager/Agent) |
| Поддерживаемые прикладные протоколы |
NTP
FTP, FTPS
HTTP, HTTPS
SSH
SMTP/IMAP/POP3
OpenVPN, WireGuard |
| RS-485 |
| Количество портов |
3 |
| Поддерживаемые протоколы* |
Modbus RTU (Master / Slave)
Modbus ASCII (Master / Slave)
ОВЕН (Master)
Протоколы тепло- и электросчетчиков |
| Скорость передачи |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Подтягивающие резисторы |
Есть |
| RS-232 |
| Количество портов |
1 (сигналы Rx, Tx, GND) |
| Поддерживаемые протоколы* |
Modbus RTU (Master / Slave)
Modbus ASCII (Master / Slave)
ОВЕН (Master)
Протоколы тепло- и электросчетчиков |
| Скорость передачи |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| USB Device |
| Количество портов |
1 × micro USB (RNDIS) |
| Поддерживаемые протоколы |
CODESYS Gateway
FTP
HTTP
HTTPS
SSH |
| Встроенный модем |
| Поддерживаемые стандарты GNSS |
GPS / GLONASS / BD |
| Частотный диапазон |
GPS: 1574.4 – 1576.44 МГц
GLONASS: 1598 – 1606 МГц
BD: 1559 – 1563 МГц |
| Поддерживаемые стандарты 4G |
GSM: 900/1800
WCDMA:B1/8
LTE-FDD: B1/3/5/7/8/20
LTE-TDD: B38/40/41 |
| Тип идентификационного модуля абонента |
SIM (2 шт.) |
| Стандарт SIM-карты |
Micro SIM |
| Тариф мобильной связи |
Поддержка 4G, доступ в интернет |
| Антенна LTE |
Тип: внешняя (SMA-M) |
| Антенна GPS |
Тип: внешняя (SMA-M) |
| Скорость приема и передачи данных |
GPRS multi-slot class
12 EDGE multi-slot class
12 UMTS R99: 384 кбит/с (прием/передача)
HSPA+: 5.76 Мбит/с (передача), 42 Мбит/с (прием)
HSDPA/HSUPA: 2.2 Мбит/с (передача), 2.8 Мбит/с (прием)
LTE-FDD CAT4: 150 Мбит/с (прием), 50 Мбит/с (передача)
LTE-TDD CAT4: 130 Мбит/с (прием), 35 Мбит/с (передача) |
| Прием и отправка SMS |
Поддерживается |
| Подключаемые накопители |
| USB Host |
| Количество разъёмов |
1 × USB type A |
| Поддерживаемые устройства |
MSD / FTDI, USB 2.0 |
| SD card |
| Количество разъёмов |
1 |
| Поддерживаемые устройства |
microSD |
| Максимальная ёмкость |
4 ГБ (microSD)
32 ГБ (microSDHC)
512 ГБ (microSDXC) |
| Часы реального времени |
| Погрешность хода, не более: |
| – при температуре +25 °С |
5 секунды в сутки |
| – при температуре -20 и +55 °С |
20 секунд в сутки |
| Тип источника питания |
Батарея CR2032 |
| Срок работы на одной батарее |
5 лет |
| Общие сведения |
| Габаритные размеры |
(105×125×84)±2 мм |
| Масса, не более |
1,2 кг |
| Степень защиты корпуса по ГОСТ 14254–96 |
IP20 |
| Индикация на передней панели |
Светодиодная |
| Встроенное оборудование |
Источник звукового сигнала |
|
Двухпозиционный тумблер СТАРТ / СТОП |
|
Кнопка СБРОС |
|
Сервисная кнопка |
| Средняя наработка на отказ** |
100 000 ч |
| Средний срок службы |
10 лет |
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек.
** Кроме электромеханических переключателей и элемента питания часов реального времени. |
1.3. Параметры дискретных входов (DI и FDI) контроллера ПЛК-210-4G
| Параметр |
Значение (свойства) |
|
Дискретные входы (DI) |
Быстрые дискретные входы (FDI) |
| Режимы работы |
определение логического уровня |
определение логического уровня
измерение периода и длительности импульса
счетчик импульсов |
| Тип входов по ГОСТ IEC 61131-2 |
1 |
| Максимальный ток «логической единицы» |
5,5 мА |
| Максимальный ток «логического нуля» |
1,3 мА |
| Напряжение «логической единицы» |
9…30 В |
| Напряжение «логического нуля» |
0…5,5 В |
| Гистерезис выключения «логической единицы», не менее |
0,5 В |
| Подключаемые входные устройства |
контактные датчики, трехпроводные датчики, имеющие на выходе транзистор
n-p-n или p-n-p-типа с открытым
коллектором |
контактные датчики, трехпроводные датчики,
имеющие на выходе транзистор
n-p-n или p-n-p-типа с открытым
коллектором |
| Минимальная длительность импульса, воспринимаемая входом |
25 мс* |
5 мкс |
| Максимальная частота входного сигнала |
20 Гц* |
для режима измерения периода и длительности импульсов: 100 кГц
для режима счетчика импульсов: 5 кГц |
| * Определяется длительностью цикла ПЛК. |
1.4. Параметры дискретных выходов (DO) контроллера ПЛК-210-4G
| Дискретные выходы (DO) типа электромагнитное реле |
| Параметр |
Значение (свойства) |
| Тип контакта |
Нормально-разомкнутый контакт |
| Режимы работы |
переключение логического состояния
генерация ШИМ сигнала (DO1-DO4)
генерация заданного количества импульсов (DO1-DO4) |
| Максимальный ток коммутации |
5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка
3 А (при постоянном напряжении не более 30 В, резистивная нагрузка) |
| Максимальное напряжение на контакты реле |
264 В (СКЗ) переменного напряжения
30 В постоянного напряжения |
| Минимальный ток коммутации |
10 мА |
| Категория применения по ГОСТ IEC 60947-5-1:2014 |
АС-15, С300* |
| Механический ресурс реле, не менее |
5 000 000 переключений |
| Электрический ресурс реле, не менее |
35 000 переключений при 3 А, 30 В постоянного напряжения
50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения
50 000 переключений при категории применения С300* |
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более |
10 мс |
| Параметры ШИМ |
| Максимальная частота |
1 Гц (при коэффициенте заполнения 0,05) |
| Минимальная длительность импульса ШИМ |
50 мс |
| * Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА |
2. Возможные ошибки при оформлении заказа на контроллер ПЛК-210-4G
Ввиду относительной сложности обозначения и формы заказа на контроллер Овен ПЛК-210-4G, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: PLC, рэле, контролер, регулятор, дозатор, управляющее устройство контроля регулирования дозирования и т.п.
— неправильные обозначения и запись марки и модели: ПЛК-210-4-G, ПЛК21О-4G, ПЛК-210-4J, ПЛК-210-4С, КПЛ-, КЛП-, ЛПК-, ЛКП- и т.д.;
— ошибки, связанные с транслитерацией, или раскладкой клавиатуры, например: PLC, programmable logic controller PLK210-4G, plk210-4G kontroller, GKR210-4П, GKR-4П (в En-Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на контроллер ПЛК-210-4Г (4 Джи), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру) по наилучшему соотношению Цена-Качество-Срок Изготовления (Наличие на складе).
Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).
Техническая документация на программируемый логический контроллер ПЛК210-4G:
см. Карта заказа ПЛК210-4G контроллер логический программируемый (скачать опросный лист).
см. Технические характеристики ПЛК210-4G контроллер логический программируемый (Тех.описание).
см. Руководство по эксплуатации ПЛК210-4G контроллер логический программируемый.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) PLC, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт PLC, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
