Одно- (ПДУ-х.1), двух- (ПДУ-х.2), или трехуровневые поплавковые датчики уровня жидкости ПДУ-х.3 предназначены для сигнализации от одного до трех уровней жидкостей и применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионноактивных к материалу датчика) в различных резервуарах. Датчики-реле уровня ПДУ-1,-2,-3 применяются как сигнализаторы для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения (искробезопасная электрическая цепь Exia).
Поплавковые датчики уровня ПДУ-1,-2,-3 устойчивы к пене и пузырькам и могут работать с вязкими жидкостями (ПДУ3 с шарообразным поплавком).
1. Области применения поплавковых датчиков уровня жидкости ПДУ-1,-2,-3
Поплавковые датчики уровня жидкости ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18H10T).
Датчики уровня ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики ПДУ могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.
Внимание! Датчики уровня поплавкового типа (ПДУ и другие) не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.
Стоимость датчика уровня ПДУ-1,-2,-3 зависит от исполнения (модели и модификации, см. ниже подробную информацию), длины и вида кабеля, наличия взрывозащиты, цен на дополнительное оборудование и других ценообразующих факторов (см. также форму (карту) заказа датчика уровня ПДУ, как выбрать, заказать, купить).
Цена датчика уровня ПДУ (базовой модификации) — от 1200 рублей.
Цена на ПДУ указана без НДС, конкретные условия и цены, как заказать (купить), а также наличие на складе датчика-реле уровня ПДУ уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
2. Модификации поплавковых датчиков уровня жидкости ПДУ:
— для контроля уровня невязких жидкостей выпускаются поплавковые датчики уровня с цилиндрическим поплавком ПДУ-1.1, ПДУ-2.1;
— для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3.1;
— по способу монтажа различают датчики с горизонтальным (ПДУ1) и вертикальным монтажом (ПДУ-2,-3);
— производятся одноуровневые (х.1), двухуровневые (х.2) и трехуровневые (х.3) поплавковые датчики ПДУ.
Для подключения к АСУ ТП датчики уровня ПДУ могут быть снабжены силиконовым кабелем AWG24 любой длины или проводом НВ 0,35.
2.1. Модификации одноуровневых датчиков уровня ПДУ-х.1
| Модель датчика уровня |
Тип монтажа |
Вид поплавка |
Длина штока L, стандартное исполнение |
Длина штока L максимальная (под заказ) |
| ПДУ-1.1 |
Горизонтальный |
Цилиндрический |
76 мм |
2 500 мм |
| ПДУ-2.1 |
Вертикальный |
Цилиндрический |
40 мм |
2 500 мм |
| ПДУ-3.1 |
Вертикальный |
Шарообразный |
85 мм |
3 000 мм |
При заказе модификации с удлиненным штоком кратность длины – 50 мм.
2.2. Модификации двухуровневых датчиков ПДУ-х.2
| Модель датчика уровня |
Тип монтажа |
Вид поплавка |
Длина штока L, максимальная (под заказ) |
| ПДУ-1.2.х.х.х.х-х |
Горизонтальный |
Цилиндрический |
2 500 мм |
| ПДУ-2.2.х.х.х.х-х |
Вертикальный |
Цилиндрический |
2 500 мм |
| ПДУ-3.2.х.х.х.х-х |
Вертикальный |
Шарообразный |
3 000 мм |
Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.
2.3. Модификации трехуровневых датчиков ПДУ-3.3
| Модель датчика уровня |
Тип монтажа |
Вид поплавка |
Длина штока L, максимальная (под заказ) |
| ПДУ-3.3 |
Вертикальный |
Шарообразный |
3 000 мм |
Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.
3. ПДУ-Ex поплавковые датчики уровня во взрывозащищенном исполнении
Возможно изготовление взрывозащищенных модификаций поплавковых датчиков уровня ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х.
Взывозащищенные поплавковые датчики уровня жидкости ПДУ-Ех с взрывозащитой типа «искробезопасная цепь» 0 Ex ia IIC T4 Х предназначены для эксплуатации на взрывоопасных производствах или в помещениях и установках, в которых находятся емкости с взрывоопасными средами: всевозможными видами топлива, стоками нефтеперерабатывающих заводов, автопредприятий, химических производств и т.п.
4. Основные технические характеристики поплавковых датчиков уровня жидкости ПДУ
Поплавковый датчик уровня ПДУ имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости (горизонтальный монтаж ПДУ1) или в дно.
Датчики ПДУ производятся с нормально-разомкнутым (НР) и нормально-замкнутым (НЗ) контактом (нормальное положение определяется при отсутствии жидкости — поплавок находится внизу).
Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика-реле уровня ПДУ (сигнализатора).
| Наименование параметра (характеристики) датчика уровня ПДУ-1,-2,-3 |
Значение параметра (характеристики) |
| ПДУ-1.Х (горизонтальный монтаж, цилиндрический поплавок) |
ПДУ-2.Х
(вертикальный монтаж, цилиндрический поплавок)
|
ПДУ-3.Х
(вертикальный монтаж, сферический поплавок)
|
| Электрические параметры |
| Количество сигнализируемых уровней |
1(х.1), 2(х.2) или 3(х.3) |
| Максимальная коммутируемая мощность, Вт |
10 |
30 |
| Максимальный коммутируемый ток, А |
0,5 |
2 |
| Максимальное коммутируемое напряжение, В |
180 |
300 |
| Количество срабатываний при напряжении коммутации постоянного тока 24 В и токе 0,25 А |
1х106 |
| Конструктивные параметры |
| Расположение оси крепежного отверстия датчика в резервуаре |
Горизонтальное |
Вертикальное |
| Максимальная длина штока до нижнего уровня, мм |
2500 |
3000 |
| Состояние контактов датчика в нижнем положении поплавка |
Нормально-разомкнутое (НР)
Нормально-замкнутое (НЗ) |
| Плотность измеряемой среды, г/см3 |
0,70 |
0,66 |
| Температура контролируемой среды (Тис), °С |
-40…+105 |
| Давление контролируемой среды, МПа |
1,6 |
4 |
| Материал рабочей части датчика |
Сталь 12Х18Н10Т или AISI 316L |
| Степень защиты по ГОСТ 14254 (пылевлагозащита) |
IP68 |
| Длина кабельного вывода, м, не менее |
0,2 |
5. Меры безопасности при эксплуатации датчиков уровня ПДУ(-Ех)
Поплавковые датчики уровня жидкости ПДУ-Ех во взрывозащищенном исполнении соответствуют требованиям ГОСТ 30852.0-2002, ГОСТ 30852.10-2002, имеют маркировку взрывозащиты 0ExiaIICT4Х и могут размещаться во взрывоопасных зонах категории IIC. Знак «Х» в конце маркировки взрывозащиты означает, что подключение датчиков ПДУ-Еx к внешним цепям должно производиться через искробезопасные барьеры взрывозащиты с соответствующими искробезопасными параметрами и имеющими действующие сертификаты соответствия требованиям ТР ТС 012/2011.
Эксплуатация датчиков во взрывозащищенном исполнении допускается только совместно с искробезопасным оборудованием, имеющим маркировку взрывозащиты [Exia]IIC и выходные искробезопасные цепи с параметрами: U0 ≤ Ui, I0 ≤ Ii, С0 ≥ Ci + СК, L0 ≥ Li + LК (где СК и LК – емкость и индуктивность соединительных кабелей соответственно).
6. Габаритные и монтажно-присоединительные размеры датчика-реле уровня ПДУ
Габаритные размеры трехуровневого датчика-реле ПДУ-3.3
7. Форма записи обозначения при заказе датчика уровня жидкости ПДУ
Выбор конкретной модификации (исполнения) датчика уровня жидкости ПДУ следует осуществлять исходя из таблиц технических характеристик, а также монтажно-габаритных размеров (см. таблицу выше по тексту), при участии специалистов. При записи обозначения необходимо придерживаться установленных форм, приведенных ниже.
Для точного подбора типа и модификации уровнемера (датчика уровня) ПДУ, следует выслать эскиз ёмкости (сосуда) с указанием габаритных размеров, предполагаемого места монтажа и диапазона изменения уровня.
7.1. Форма записи обозначения при заказе одноуровневых поплавковых датчиков уровня ПДУ-х.1

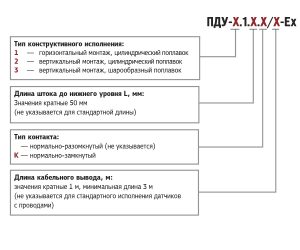

Форма заказа датчика уровня ПДУ-1
Пример записи обозначения при заказе одноуровневого сигнализатора ПДУ:
ПДУ-2.1.1000/3-Ex.
Условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ взрывозащищенного исполнения с вертикальным типом монтажа, имеющий один сигнализируемый уровень, цилиндрический поплавок, длину штока 1000 мм, нормально-разомкнутый тип контакта и кабельный вывод длиной 3 м.
7.2. Форма записи обозначения при заказе двухуровневых поплавковых датчиков уровня ПДУ-х.2

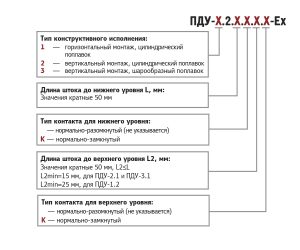

Форма заказа датчика уровня ПДУ-2
Пример записи обозначения при заказе двухуровневого сигнализатора ПДУ:
ПДУ-3.2.1000.500.К.
Условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУ общепромышленного исполнения с вертикальным типом монтажа, имеющий два сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня и 500 мм до верхнего уровня, разные типы контактов: для нижнего уровня – нормально-разомкнутый, для верхнего уровня – нормально-замкнутый.
3.3. Форма записи обозначения при заказе трехуровневых поплавковых датчиков уровня ПДУ-3.3
Форма заказа датчика уровня ПДУ-3
Пример записи обозначения при заказе трехуровневого сигнализатора ПДУ:
ПДУ-3.3.1000.500.К.50/5.
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит поплавковый датчик уровня ПДУЗ общепромышленного исполнения с вертикальным типом монтажа, имеющий три сигнализируемых уровня, шарообразные поплавки, шток длиной 1000 мм до нижнего уровня, 500 мм до среднего уровня и 50 мм до верхнего уровня, разные типы контактов: для нижнего и верхнего уровня – нормально разомкнутым, для среднего уровня – нормально замкнутым, кабельный вывод длиной 5 м.
Пример записи полной формы обозначения (ПФО) при заказе сигнализатора:
ПДУ-1.1.100мм.НР/3м (горизонтальный монтаж, цилиндрический поплавок, Lштока=100мм, НР конт., кабель 3м) поплавковый датчик уровня (сигнализатор).
Возможные ошибки при оформлении заказа на поплавковые датчики-реле уровня жидкости ПДУ, ПДУ-Ех (сигнализаторы)
При заказе поплавковых датчиков-реле уровня жидкости ПДУ, ПДУ-Ех (сигнализаторов) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: поплавковый датчик-реле уровня, буйковый уровнемер, многоканальный поплавковый измеритель-регулятор уровня, буйковый датчик-индикатор, многоуровневый сигнализатор уровня, сигнализирующий релейный уровнемер, электроконтактный герконовый датчик-реле уровня и т.п.
— неправильные обозначения модели и орфографические ошибки: сигнализатор ПДУ1, ПДУ2, ПДУ3, ПДУЗ, ПДУГ, ПДУЛ, ДПУ1 (ДПУ2 ДПУ3), ПДУ3-Ех, ПДУEx, ПДУЗ, -П101 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: sensor-level switch of liquid level PDU, poplavkovy-datchik urovnya PDU, pdu datchiki urovnya zhidkosti poplavkovye, GLE, GLE-1, GLE-2, GLE-3 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на сигнализаторы уровня ПДУ (уровнемеры), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (вид контролируемой жидкости и ее параметры, необходимость взрывозащиты и т.д.), необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на датчик уровня ПДУ:
см. Карта заказа ПДУ датчик уровня поплавковый (скачать опросный лист).
см. Технические характеристики ПДУ датчик уровня поплавковый (Тех.описание).
см. Руководство по эксплуатации ПДУ датчик уровня поплавковый.
см. Методика поверки ПДУ датчик уровня поплавковый.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
