Модули расширения для программируемых реле ПРМ-4,-5,-6 предназначены для увеличения количества дискретных входов (DI) и выходов (DO) программируемых реле (ПР) ОВЕН ПР200, ПР102, ПР103, ПР205.
Модуль расширения ПРМ-4 имеет 16 дискретных входов DI.
Модуль расширения ПРМ-5 имеет 16 дискретных выходов DO.
Модуль расширения ПРМ-6 имеет 16 дискретных входов DI и 12 дискретных выходов DO.
См. также Модули расширения аналоговых/дискретных входов и дискретных выходов ПРМ-1, ПРМ-2, ПРМ-3 (до 8xDI, 4хAI, 8xDO, 4xAO).

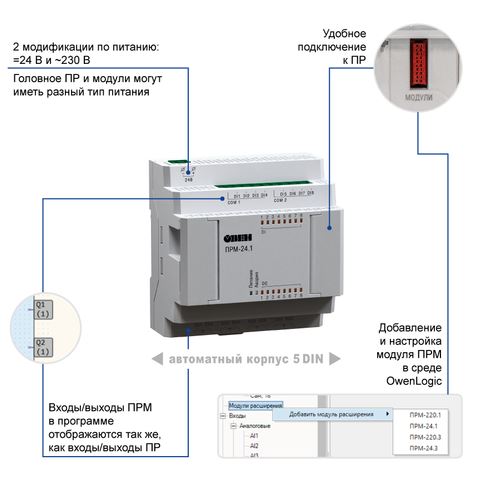

Основные особенности модулей расширения ПРМ
Модульный корпус
Ширина корпуса 5 модулей.
Входы и выходы модуля отображаются на холсте программы так же, как и собственные входы и выходы ПР.
Входы модулей гальванически развязаны относительно питания.
Связь с ПР и настройка
Контроль наличия связи с ПР. При потере связи можно установить аварийное положение выходов модуля ПРМ, что увеличивает надежность системы.
Скорость опроса входов/выходов равна скорости опроса входов/выходов ПР.
Простая настройка модуля в среде Owen Logic. Модуль ввода/вывода добавляется в проект в несколько кликов.
Монтаж и подключение
Две модификации модулей на разные питания: 230 В и 24 В.
Модули имеют свое независимое питание, что повышает надежность системы.
Можно использовать головное ПР и модули с разным типом питания.
Удобное подключение, съем и замена модулей даже при плотном монтаже в ограниченном пространстве шкафа.
Модуль ПРМ-6 – один из трех новых модулей, который дополнил линейку модулей расширения ПРМ вместе с ПРМ-4 (16 DI) и ПРМ-5 (16 DO)
Особенности нового модуля расширения ПРМ-6
Модуль ПРМ-6 имеет 16 дискретных входов (16 DI) и 12 выходов (12 DO).
Выпускается в компактном корпусе 5 DIN (88 мм).
Две модификации по питанию: 24 В и 220 В и типом дискретных входов, соответственно Д и ДФ.
Дискретные входы гальванически развязаны между собой (группы по 4 шт.) и общей схемой прибора.
К входам Д могут подключаться датчики типа «сухой контакт» (контакты кнопок, выключателей, герконов, реле и др.), а также датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа.
Стоимость модуля расширения ПРМ-4,-5,-6 зависит от модификации и конфигурации входов и выходов (см. таблицу ниже), общего объема заказа и других ценообразующих факторов (форму заказа модулей ПРМ-1…6 см. ниже).
Цена модуля расширения ПРМ от 7440 руб.*
*- Цена на модуль ПРМ4 указана без НДС=20%, без учета акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) модуль расширения ПРМ-4, -5, -6, а также наличие на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Форма заказа модулей расширения ПРМ-1,-2,-3,-4,-5,-6
| Модификация модуля расширения ПРМ |
Питание |
Дискретные входы (DI) |
Аналоговые входы (AI) |
Дискретные выходы (DO) |
Аналоговые выходы (AO) |
| Модуль ПРМ-220.1 |
~230 В |
8 (ДФ) |
— |
8(Р) |
— |
| Модуль ПРМ-220.2 |
~230 В |
— |
4 (ДАТ) |
4 (Р) |
— |
| Модуль ПРМ-220.3 |
~230 В |
— |
4 |
— |
2 (И/У) |
| Модуль ПРМ-220.4 |
~230 В |
16 |
— |
— |
— |
| Модуль ПРМ-220.5 |
~230 В |
— |
— |
16 |
— |
| Модуль ПРМ-24.1 |
=24 В |
8 (Д) |
— |
8 (Р) |
— |
| Модуль ПРМ-24.2 |
=24 В |
— |
4 (ДАТ) |
4 (Р) |
— |
| Модуль ПРМ-24.3 |
=24 В |
— |
4 |
— |
2 (И/У) |
| Модуль ПРМ-24.4 |
=24 В |
16 |
— |
— |
— |
| Модуль ПРМ-24.5 |
=24 В |
— |
— |
16 |
— |
| Модуль ПРМ-220.6 |
~230 В |
16 (ДФ) |
— |
12 (Р) |
— |
| Модуль ПРМ-24.6 |
=24 В |
16 |
— |
12 |
— |
1. Технические характеристики модулей расширения ПРМ-4,-5,-6
1.1. Устройство и работа модулей расширения ПРМ-4,-5,-6
Модуль расширения ПРМ-4 – 16 дискретных входов DI.
Модуль расширения ПРМ-5 – 16 дискретных выходов DO.
Модуль расширения ПРМ-6 – 16 дискретных входов DI и 12 дискретных выходов DO.
Подключение модулей расширения ПРМ-4,-5,-6 осуществляется по внутренней шине. Кабель для подключения входит в комплект поставки ПРМ. К ПР можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР и модули ПРМ с разным типом питания.
Совместимые программируемые реле
Модули расширения ПРМ-4,-5,-6 подключаются к ПР, имеющим специальный разъем и поддерживающим работу с ПРМ.
На данный момент работу с модулями расширения ПРМ-4,-5,-6 поддерживают следующие программируемые реле (ПР):
— ПР200 программируемое реле с дисплеем,
— ПР102 программируемое реле на 40 каналов ввода/вывода,
— ПР103 программируемое реле с Ethernet,
— ПР205 программируемое реле с графическим дисплеем и Ethernet.
1.2. Основные параметры модулей расширения ПРМ-4,-5,-6
| Параметр (характеристика) модуля расширения ПРМ-4,-5,-6 |
Модуль ПРМ-220.4/5/6 |
ПРМ-24.4/5/6 |
| Общие сведения |
| Диапазон переменного напряжения питания |
90…264 В
(номинальное 230 В, при 50 Гц) |
— |
| Диапазон постоянного напряжения питания |
127…373 В (номинальное 230 В) |
9…30 В (номинальное 24 В) |
| Гальваническая развязка |
есть |
| Электрическая прочность изоляции между входом питания и другими цепями 220 В и 24 В: |
ПРМ-220.4 и ПРМ-220.5 – 2830 В |
ПРМ-24.4 и ПРМ-24.5 – 2830 В |
| Потребляемая мощность, не более |
ПРМ-220.4 и ПРМ-220.5 – 12 ВА |
ПРМ-24.4 и ПРМ-24.5 – 7 Вт |
| Тип корпуса |
Для крепления на DIN-рейку (35 мм) |
| Габаритные размеры |
88×90×58 мм |
| Степень защиты корпуса по ГОСТ 14254-96 |
IP20 |
| Масса прибора, не более (для всех вариантов исполнений) |
0,4 кг |
| Температура окружающего воздуха |
-20…+55 ºC |
1.3. Параметры входов / выходов модулей ПРМ-4,-5,-6
1.3.1. Характеристики дискретных входов ПРМ-4
Параметр входов модуля расширения ПРМ4
|
Модуль ПРМ-220.4 |
Модуль ПРМ-24.4 |
| Количество |
16 |
| Тип |
Дискретный фазовый (ДФ) |
Дискретный (Д) |
| Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
| — |
Датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа с открытым коллектором |
| Номинальное напряжение питания дискретных входов |
~230 В |
=24 В |
| Напряжение питания дискретных входов |
~90…264 В |
15…30 В |
| Макс. входной ток |
9 мА |
5 мА |
| Ток «логической единицы» |
0,75…1,5 мА |
2…5 мА |
| Уровень сигнала «логической единицы» |
159…264 В |
15…30 В |
| Уровень сигнала «логического нуля» |
0…40 В |
-3…+5 В |
| Электрическая прочности изоляции |
2830 В, групповая – 1780 В |
1.3.2. Характеристики дискретных выходов ПРМ-5
| Параметр выходов модуля расширения ПРМ5 |
Модуль ПРМ-220.5 |
Модуль ПРМ-24.5 |
| Количество |
16 |
| Тип |
Релейные нормально-разомкнутые (Р) |
| Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В перем. тока
Cos φ > 0,95;
3 А при напряжении не более 30 В пост. тока |
| Время переключения из состояния «0» в состояние «1» и обратно |
Не более 10 мс |
| Электрическая прочность изоляции |
2830 В по 2 реле (групповая – 1780 В) |
1.3.3. Характеристики входов / выходов модуля ПРМ-6
1.3.3.1. Характеристики дискретных входов модуля ПРМ-6
| Параметр входов модуля расширения ПРМ6 |
Модуль ПРМ-220.6 |
Модуль ПРМ-24.6 |
| Количество |
16 |
| Тип |
Дискретный фазовый (ДФ) |
Дискретный (Д) |
| Подключаемые датчики |
Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» |
| — |
Датчики, имеющие на выходе транзистор p-n-p- и n-p-n-типа с открытым коллектором |
| Номинальное напряжение питания дискретных входов |
~230 В |
=24 В |
| Напряжение питания дискретных входов |
~90…264 В |
15…30 В |
| Макс. входной ток |
9 мА |
5 мА |
| Ток «логической единицы» |
0,75…1,5 мА |
2…5 мА |
| Уровень сигнала «логической единицы» |
159…264 В |
15…30 В |
| Уровень сигнала «логического нуля» |
0…40 В |
-3…+5 В |
| Электрическая прочности изоляции |
2830 В, групповая – 1780 В |
1.3.3.2. Характеристики дискретных выходов модуля ПРМ-6
Параметр выходов модуля расширения ПРМ6
|
Модуль ПРМ-220.6 |
Модуль ПРМ-24.6 |
| Количество |
12 |
| Тип |
Релейные нормально-разомкнутые (Р) |
| Допустимый ток нагрузки, не более |
5 А при напряжении не более 250 В перем. тока
Cos φ > 0,95;
3 А при напряжении не более 30 В пост. тока |
| Время переключения из состояния «0» в состояние «1» и обратно |
Не более 10 мс |
| Электрическая прочность изоляции |
2830 В по 2 реле (групповая – 1780 В) |

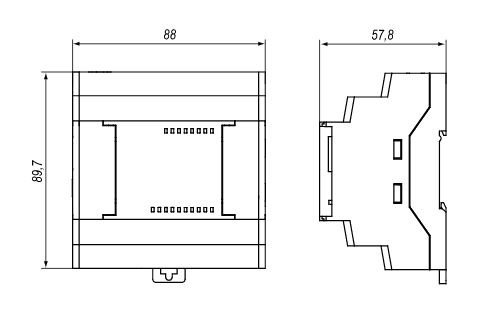

Габаритные и монтажно-присоединительные размеры модулей расширения ПРМ4, ПРМ5, ПРМ6
2. Возможные ошибки при оформлении заказа на модули расширения входов/выходов ПРМ220-4/-5/-6, ПРМ24-4/-5/-6
Рекомендуем быть внимательными при оформлении заказа на модули расширения входов/выходов ПРМ220-4/-5/-6, ПРМ24-4/-5/-6, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название вторичного прибора: расширительный модуль, расширяющий преобразователь, регистратор, устройство управления и т.п.
— неправильные обозначения модели: ПРМ220-4, ПРМ220-5, ПРМ220-6, ПРМ24-4, ПРМ24-5, ПРМ24-6, ПРМ04, ПРМ05, ПРМ06, ПРМ-Ч, ПРМ-б, ПРМ-200, ПРМ200, ПР-М, ПМР, МРПР, МПР и т.д.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: expansion module for programmable relays PRM-220.4, PRM-220.5, PRM-220.6, PRM-24.4, PRM-24.5, PRM24.6, I/O expansion module PRM-4, PRM-5, PRM-6 Owen, prm-4-5-6 modul rasshireniya dlya programmiruemyh rele, GHV-4, GHV-6, GHV-5 (в En-раскладке) и т.д. и т.п.
Поэтому будьте внимательны при оформлении заказа на модули расширения входов и выходов программируемых реле ПРМ-04, ПРМ-05, ПРМ-06 Овен, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, и наши специалисты подберут необходимый Вам прибор и доп. оборудование в наилучшем соотношении Цена-Качество-Наличие на складе в Москве (или срок изготовления/производства).
Техническая документация на модули расширения для программируемых реле ПРМ-4,-5,-6:
см. Карта заказа ПРМ-4,-5,-6 модули расширения для программируемых реле (скачать опросный лист).
см. Технические характеристики ПРМ-4,-5,-6 модули расширения для программируемых реле (Тех.описание).
см. Руководство по эксплуатации ПРМ-4,-5,-6 модули расширения для программируемых реле.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
