Технический показывающий стрелочный манометр точных измерений МТИ-1246 (класс точности 1% и 0,6%, диаметр корпуса 160 мм (МТИ-160), предназначен для измерения избыточного давления жидких и газообразных сред (в т.ч. кислорода О2, газовых смесей: воздуха и пр.), а также паров (водяного и др.), неагрессивных к контактирующим с измеряемой средой деталям манометра МТИ-1246, в диапазоне 0…4 (40)
/ 0…6 (60) / 0…10 (100) МПа (кгс/см2).
Точные манометры МТИ-1246 производятся для различных отраслей промышленности, в том числе в энергетической отрасли, а также выпускаются для поставки на экспорт (в т.ч. для стран с тропическим климатом — исп. Т3), в тех случаях, когда требуется измерение избыточного и/или вакуумметрического давления (разрежения) с повышенной точностью (класс точности 1% или 0,6%).
Манометры точных измерений МТИ 1246 могут быть использованы в качестве рабочего эталона при поверке и калибровке СИ давления с соблюдением требований по соответствию классов точности образцового и поверяемого средств измерения давления.
Показывающие стрелочные манометры точных измерений МТИ-1246 являются сейсмостойкими.
Манометры точных измерений МТИ-1246 предназначены для работы в условиях, нормированных для вида климатического исполнения У3, УХЛ3, Т3 и ТВ3.
Высокоточные и надежные манометры МТИ-1246 рекомендованы для эксплуатации на объектах атомной энергетики (ОАЭ: АЭС и пр.).
Манометры МТИ-1246 внесены в Государственный реестр средств измерений.
Гарантийный срок эксплуатации — 36 месяцев со дня ввода в эксплуатацию.
Гарантийный срок хранения – 6 месяцев со дня реализации.
Межповерочный интервал (МПИ) – 1 год (12 месяцев).
Стоимость манометров МТИ-1246 зависит от диапазона показаний (0…4 (40) / 0…6 (60) / 0…10 (100) МПа (кгс/см2)), класса точности (1% или 0,6%), модификации (могут быть изготовлены обезжиренные манометры — до 600 кгс/см2 , кислородные манометры точных измерений — до 60 кгс/см2), комплектации и дополнительных опций (наличие стойки-подставки, футляра, манометрового трехходового крана/клапана, переходника, рукава соединительного, линии импульсной капиллярной, мембранного разделителя сред), общего объема заказа, а также других ценообразующих факторов.
Цены на базовое исполнение манометров МТИ-1246
Марка и модель
точного манометра |
Технические характеристики показывающих стрелочных манометров точных измерений МТИ: диаметр, класс точности, штуцер и пр. |
Диапазон измерения давления:
1кгс/см2 примерно =1Бар = 0,1МПа |
Оптовая цена*
(цена базового исп.) |
| Манометр МТИ-1246 кл.т. 0,6% |
D=160, 0,6%, радиальный штуцер М20х1,5, IP40 |
0…4 (40) / 6 (60) / 10 (100) МПа (кгс/см2) |
от 7990 руб. |
| Манометр МТИ-1246 кл.т. 1% |
D=160, 1,0%, радиальный штуцер М20х1,5, IP40 |
0…4 (40) / 6 (60) / 10 (100) МПа (кгс/см2) |
от 7990 руб. |
* — Все цены на манометры МТИ-1246 указаны на базовое исполнение оборудования, с учетом первичной поверки производителя, без учета налога НДС=20%, а также без учета скидок, акций и специальных предложений — конкретные условия поставки и цены, как заказать (купить) манометр МТИ-1246 (М-160), наличие манометров на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При заказе манометра МТИ нужно указывать следующие данные: наименование, тип (МТИ — манометр, ВТИ — вакуумметр, МТИ — мановакуумметр), модель (1246), верхнее значение диапазона показаний (для мановакуумметров — верхнее значение диапазона показаний избыточного давления), единицу давления, класс точности, рабочую среду (для работы на кислороде, до 60кгс/см2), необходимость обезжиривания (до 600кгс/см2), климатическое исполнение, обозначение технических условий.
Ходовые модели манометров точных измерений мТИ и диапазоны измерений имеются в наличии на складе в Москве.
Внимание! На складе в Москве по состоянию на январь 2025 года в наличии манометры точных измерений:
— МТИ-1217-(0-1600 кгс/см2)-1% — 1шт.,
— МТИ-1218-(0-4кгс/см2)-0,6% — 7шт.,
— МО-11202-(0-6МПа)-0,4% — 2шт.
Аналоги манометров точных измерений МТИ-160мм — манометры и вакуумметры точных измерений серий МПТИ (ВПТИ, МВПТИ), ДМ-1-160, МП-160 кл.т. 1, 0,6, 0,4%, МТИф (ВТИф, МВТИ кл.т. 1, 0,6%).
Дополнительное оборудование (поставляется по отдельному заказу):
— стойка (подставка) для манометра D=160мм (пласт.);
— рукав соединительный мод.-55004 (L=2,5м, нерж., гайка/штуцер М20х1,5, до 25МПа) — трубка (линия) импульсная капиллярная;
— кран-переходник трехходовой манометровый муфтовый М20х1,5 (вну.-прибор) — G1/2(вну.-процесс), латунный.
Также при заказе необходимо указать количество приборов каждого вида, проверить диапазон измерения, класс точности, вариант исполнения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»), адрес пункта назначения.
1. Технические характеристики манометров точных измерений МТИ-1246
1.1. Устройство и работа манометров точных измерений МТИ-1246
Показывающие стрелочные манометры точных измерений МТИ-1246 — однострелочные приборы с трубчатой одновитковой пружиной для точного замера давления жидких, газообразных сред и паров. Верхний диапазон показаний избыточного давления составляет 100 kgf/cm2 (10 МПа).
Принцип работы технического деформационного манометра МТИ-1246 основан на соотношении измеряемого давления и и упругой деформации трубчатой пружины, линейное движение свободного конца которой преобразуется передаточным механизмом прибора в круговое перемещение показывающей стрелки на циферблате манометра МТИ1246.
Показывающие стрелочные манометры точных измерений МТИ-1246 выпускаются по ТУ 25.05.1481-77.
Температура окружающего воздуха (Тос) от минус 50 до плюс 60 °С, относительная влажность 95 % при t = 35 °С.
Диапазоны показаний и классы точности образцовых точных манометров МТИ-1246 приведены в таблице ниже.
Масса манометров МТИ-1246 — не более 1,8 кг.
Степень защиты МТИ1246 от проникновения твердых тел и воды IP40, IP54 по ГОСТ 14254-2015.
Манометры МТИ-1246 по сейсмостойкости относятся к группе В по РД 25818-87 и по МУ 7.4-01.
1.2. Варианты исполнения манометров точных измерений МТИ-1246
По спецзаказу манометры точных измерений МТИ-1246 могут поставляться обезжиренными (с верхним значением диапазона показаний до 600кгс/см2).
Манометры МТИ-160 мод. 1246 с верхним значением диапазона показаний до 6 МПа (60 кгс/см2) могут изготавливаться для измерения давления кислорода (КИС, О2).
По заказу клиента точных измерений манометры МТИ-1246 могут поставляться с разделителями мембранными РМ (РМ-5319,-5320,-5321,-5322 и другими), в сборе с рукавом соединительным мод. 55004 и заполняться разделительной жидкостью (вид жидкости подбирается в зависимости от температуры и вида контролируемой среды (для пищевых производств и т.п.).
Также возможна комплектация пластиковым футляром для переноски или стойкой для монтажа на столе.
Манометры МТИ-1264 предназначены для работы в условиях, нормированных для вида климатического исполнения УЗ, УХЛЗ, ТЗ и ТВЗ.
1.3. Метрологические характеристики манометров МТИ-1246
| Модель манометра точных измерений МТИ |
Верхнее значение диапазона показаний |
Класс точности МТИ1246 |
| кПа (кгс/см2) |
МПа (кгс/см2) |
| Манометр 1246 |
− |
4 (40)
6 (60)
10 (100) |
0,6 |
| 1 |

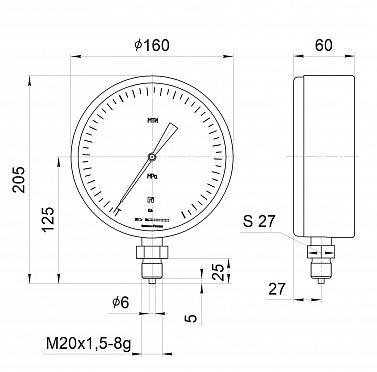

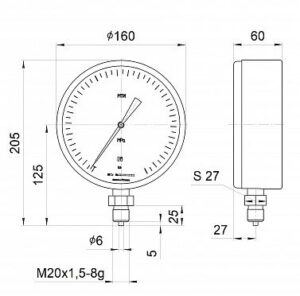

1.4. Габаритные и монтажно-присоединительные размеры манометра МТИ-1246
2. Возможные ошибки при заказе высокоточных манометров МТИ1246
Рекомендуем быть внимательными при оформлении заказа на высоко-точный манометр МТИ1246, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки записи обозначения. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: поверочный, образцовый, эталонный, высокоточный, прецизионный манометр, точный мановакуумметр МВТИ, технический, тягонапоромер, тягомер, напоромер точноизмерительный и т.п.
— орфографические ошибки: МТП, МТЛ, МИТ, МЗМ, МТ1-160 (вместо буквы И стоят похожая цифры-«1» или буква-«Л,П»), ВТП, МВТП, ВИТ, МВИТ, МТВИ и т.п.;
— неправильные обозначения модели: манометр МТИ1246 (запись модели слитно), МИТ-1246, МИТ1246, МТ-1264, МТ1246, МТ-И-01246, М-ТИ-12-46, МИ-124; МТИ-1426, МТИ1624, МТИ-1226, МТИ1226, МТИ-12Чб, МТИ12Чб (вместо цифр 4 и 6 буквы Ч и б) и т.п.
— ошибки написания, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: pressure gauge for accurate measurements MTI-1246; manometr mti-1246; VNB-1246 (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на точные образцовые мано-вакуумметры МТИ1246 (МТИ-160-1246), не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику, дополнительные опции (обезжиривание, исп.-«кислород»)) в простой форме изложения, а наши менеджеры и инженеры подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена-Качество-Наличие на складе в Москве.
Техническая документация на манометры точных измерений МТИ-1246
см. Карта заказа МТИ-1246 манометр точных измерений (скачать опросный лист).
см. Технические характеристики МТИ-1246 манометр точных измерений (Техническая спецификация).
см. Руководство по эксплуатации МТИ-1256 манометр точных измерений.
см. Методика поверки МТИ-1246 манометр точных измерений.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
