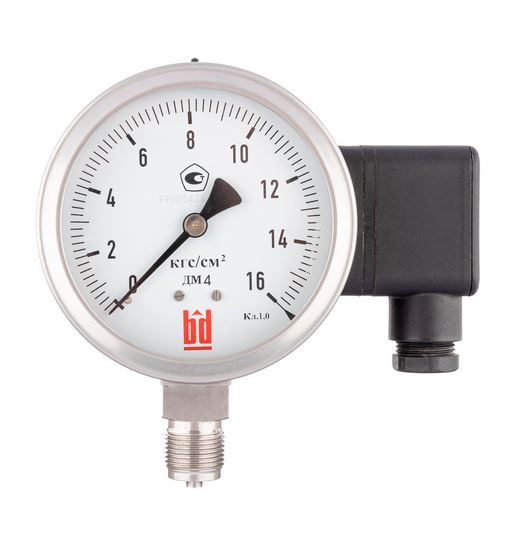

Деформационный манометр ДМ-4-100/150-Р/-PS комби с трубчатой пружиной и электрическим выходным сигналом предназначен для измерений избыточного и вакуумметрического давления (разрежения) газообразных и жидких, не сильно вязких и некристаллизирующихся сред, не агрессивных по отношению к нержавеющей стали, в диапазоне от -1 до 600 бар (-0,1…60 МПа) с преобразованием измеренного значения давления в выходной электрический сигнал 4…20 мА.
Манометры ДМ-4-100/150-Р/-PS комби имеют повышенную безопасность и широко применяются в автоматических системах управления насосным и компрессорным оборудованием в фармацевтической промышленности, химической и нефтехимической индустрии, в криогенной технике, в распределительных сетях, системах коммунального снабжения и т.п.
Манометры ДМ-4-100/150-Р/-PS комби применяются в местах, где требуется местное отображение измеряемой величины давления и одновременно передача электрического выходного сигнала на расстояние для дистанционного управления.
Под воздействием давления деформация трубки Бурдона передается на стрелку и вызывает ее угловое перемещение, пропорциональное значению давления. Электронный сенсор также преобразует значение давления в пропорциональный электрический выходной сигнал 4…20 мА.
Диапазон измерений манометра ДМ-4-100/150-Р/-PS комби автоматически связан с диапазоном выходного сигнала 4…20 мА и создает сочетание надежности местного отображения давления и удобства передачи электрического сигнала в одной точке отбора давления среды.
Деформационный манометр ДМ-4-100/150-Р/-PS комби рекомендуется для применения с разделителями сред: РМ5319, РМ5320, DA, DB, DE, DH, DJ и др.
Стоимость манометров ДМ-4-100/150-Р/-PS комби зависит от диаметра корпуса (100 мм или 150 мм), исполнения, комплектации и дополнительных опций, общего объема заказа, а также других ценообразующих факторов.
Цена манометра ДМ-4-100/150-Р/-PS комби высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить) манометр (мановакуумметр) ДМ-4-100/150-Р/-PS комби, наличие на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Примеры оформления заказа на манометр с электрическим выходным сигналом ДМ-4 комби:
ДМ — 4 – 100 РS (0-60) МПа, Кл. 1,0, IP65, М20х1,5, 4-20 mA, 2-х проводный
Деформационный манометр с трубчатой пружиной (ДМ), модификация 4 (4), диаметр корпуса 100 мм (100), исполнение радиальное безопасное с твердой защитной стенкой SOLID FRONT (РS), диапазон показаний 0-60 МПа (0-60), класс точности 1,0 (Кл. 1,0), пылевлагозащита IP65 (IP65), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), выходной сигнал 4…20 mA (4… 20 mA, 2-х проводный).
ДМ — 4 – 150 Р (0-25) МПа, Кл. 1,5, IP54, М20х1,5, 4-20 mA, 2-х проводный
Деформационный манометр с трубчатой пружиной (ДМ), модификация 4 (4), диаметр корпуса 150 (150), исполнение радиальное с облегченным корпусом (Р), диапазон показаний 0-25 МПа (0-25), класс точности 1,5 (Кл. 1,5), пылевлагозащита IP54 (IP54), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), выходной сигнал 4…20 mA (4… 20 mA, 2-х проводный).
1. Технические характеристики манометра ДМ-4-100/150-Р/-PS комби
1.1. Основные параметры манометра ДМ-4-100/150-Р/-PS комби
Номинальный диаметр корпуса — 100, 150 (160) мм.
Класс точности — 1,0, 1,5.
Дополнительная погрешность при изменении температуры окружающей среды от 20+2°С в диапазоне рабочих температур на каждые 10°С составляет не более +0,4%.
Диапазон измерений — -1…0 (1,5, 3, 4, 5, 10, 15, 24), 0 … (0 … 2,5, 4, 6 … 600) бар, кгс/см2, x 0.1 МПа или другие эквивалентные единицы давления (подробнее см. ниже).
Рекомендуемые диапазоны измерений давления — измеряемое давление до 75% от конечного значения шкалы.
Выходной сигнал — 4 …20 мА, 2-х проводной (другие по запросу — 0 … 20 мА / 0 … 5 мА / 0 … 10 В / 1…5 В ).
Точность выходного сигнала — +0,5% от диапазона.
Допустимые температуры:
— Окружающая среда (Тос) — -40…+65°С.
— Измеряемая среда (Тис) — -40…100°С.
Расположение штуцера — штуцер снизу (исп. Р (радиальное облегченное), PS (радиальное), чертежи см. ниже).
Штуцер — нержавеющая сталь.
Измерительный элемент — трубчатая пружина Бурдона, нерж. сталь.
Передаточный механизм — нержавеющая сталь.
Присоединение к процессу — M20x1,5; G1/2; 1/2NPT; размер под ключ 22х22 (другие резьбы по запросу).
Циферблат — алюминий белого цвета, градуировка черного цвета.
Стрелка — алюминий черного цвета, корректировка нуля на стрелке.
Корпус — нержавеющая сталь, с прочной защитной перегородкой SOLID FRONT и задней выдуваемой стенкой.
Степень пылевлагозащиты — IP54.
Стекло — ламинированное безопасное стекло (SAFETY GLASS).
Кольцо — нержавеющая сталь, зажимное байонетного типа (завальцованное – опция).
Напряжение питания — 24 B DC.
Проводное соединение — DIN разъем, возможность поворота на 180°.
Опции:
— Встроенный демпфер (дроссель).
— Очистка под кислород (без заполнения корпуса).
— Заполнение корпуса силиконовым маслом.
— IP65.
— Температура окружающей среды -40°С.
— Изготовление измерительной системы и штуцера из монеля.
— Дизайн шкалы предоставляется заказчиком (цветные, комбинированные шкалы).
— Дополнительные специальные шкалы фреоновые, аммиачные.
— Крепежный фланец из нержавеющей стали с тыльной стороны для монтажа на поверхность.
— Передний (фронтальный) крепежный фланец.
— Стрелка максимального значения.
— Испытание проливкой гелием.
— Свидетельство о поверке.
— Выходной сигнал 0 … 20 мА; 0 … 5 мА; 0 … 10 В; 1…5 В.
1.2. Основные диапазоны показаний манометра ДМ-4 комби
| Шкала (бар, кгс/см2, х0,1МПа) |
| диапазон |
диапазон |
диапазон |
диапазон |
| 0/2,5 |
0/10 |
0/40 |
0/160 |
| 0/4 |
0/16 |
|
0/250* |
| 0/6 |
0/25 |
0/100 |
0/400 |
| 0/600 |
|
|
|
*максимальное давление для исполнения манометра ДМ-4-100/-150-Р (с облегченным корпусом, чертеж см. ниже).
| Шкала (бар, кгс/см2, х0,1МПа) |
| Диапазон |
Диапазон |
Диапазон |
Диапазон |
| -1/0 |
-1/3 |
-1/5 |
-1/15 |
| -1/1,5 |
-1/4 |
1/10 |
-1/24 |
1.3. Габаритные и монтажно-присоединительные размеры манометра ДМ-4 комби
2. Возможные ошибки при оформлении заказа на датчик давления ДМ-4-100Р / -150Р / -100PS / -150PS
Рекомендуем быть внимательными при оформлении заказа на датчик — преобразователь давления БД ДМ-4-100Р / -150Р / -100PS / -150PS комби, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе:
— неправильное или некорректное название прибора: стрелочный манометр с токовым выходом 4…20 мА, манометр с аналоговым выходным сигналом тока, напоромер (тягомер) с унифицированным токовым выходным сигналом, измерительный преобразователь напора, разряжения (тяги), сенсор, реле, регистратор, регулятор, пневмодатчик, пневмометр, пневмопреобразователь, пневмосигнализатор и т.д. и т.п.
— неправильные обозначения модели: ДМ4, ДМ-04-100Р -150Р -160Р, ДМ04-100PS -150PS -160PS 100-RS -150-RS, ДМ-Ч, ДМЧ, ТМ,ТМС и т.д. и т.п;
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: pressure gauge with 4…20 mA output DM-4-100/150-R/PS kombi, pressure gauge with current output DM-4 combi BD, pressure gauge with analog output signal, dm-4-100-150-r-ps-kombi manometr s ehlektricheskim vyhodnym signalom, LV-4 rjv,b (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователь ДМ-4-Р, ДМ-4-РS комби, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой и окружающей среды, способы присоединения и монтажа в простой форме изложения и мы подберем необходимое Вам оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).е
Техническая документация на манометр с электрическим выходным сигналом ДМ-4-100/150-Р/-PS комби:
см. Карта заказа ДМ-4-100/150-Р/-PS комби манометр с электрическим выходным сигналом 4…20мА (скачать опросный лист).
см. Технические характеристики ДМ-4-100/150-Р/-PS комби манометр с токовым выходом 4…20мА (Тех.описание).
см. Руководство по эксплуатации ДМ-4-100/150-Р/-PS комби манометр с аналоговым выходом тока 4…20мА.
см. Методика поверки ДМ-4-100/150-Р/-PS комби манометр с унифицированным выходным сигналом 4…20мА.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
