Кран шаровой трехсоставной муфтовый или приварной ШК-ПГС3ххххх (ШК3), полнопроходной, Ду10…Ду100, сборно-разборной конструкции, применяется для подачи и перекрытия рабочей среды.
Рабочая среда: воздух, вода, газ, масло, химические продукты и другие жидкие и газообразные среды, совместимые с конструкционными материалами крана (по отношению к которым материалы крана ШК3 являются коррозионностойкими).
Отличительной особенностью трехсоставных шаровых кранов ШК-ПГС3ххххх является их сборно-разборная конструкция, позволяющая проводить ремонт кранов путем замены его комплектующих. Конструкция корпуса подходит для большинства условий в промышленности.
— Детали корпуса отлиты под давлением.
— Шар крана предназначен для сложных условий работы.
— Исполнение- муфтовое (резьбовое) или под приварку (приварное).
— Наличие системы блокирования.
— С площадкой ISO5211 для монтажа привода
— Возможность прямого монтажа пневматического привода и электропривода.
— Защита от протечек через отверстие штока.
— Максимальное рабочее давление зависит от модели ШК — 63 бар для резьбовых и приварных кранов, а также для кранов с гигиеническим санитарным присоединением Clamp (кламп); 40 бар для фланцевых кранов.
— Рабочая температура -40+180С.
Фланцевые шаровые краны ШКФ3 применяются на трубопроводах, которые предусматривают частичную разборку/сборку, а также помещениях, в которых запрещена сварка.
Шаровые краны ШК3 с типом соединения под приварку используют на особо ответственных или труднодоступных участках трубопроводов, за счет полной герметичности перекрытия и прочности соединения.
Краны ШК3 с муфтовым соединением имеют внутреннюю коническую или цилиндрическую резьбу. В основном применяются в коммунальном хозяйстве.
Шаровые краны ШК управляются вручную (на малых диаметрах), а также с использованием механизированного привода — электрического привода или пневмопривода.
Полный назначенный срок службы крана ШК-ПГС3ххххх 30 лет (при соблюдении условий эксплуатации).
Стоимость крана шарового трехсоставного ШК-ПГС3ххххх (ШК3) зависит от исполнения, общего объема заказа и других ценообразующих факторов.
Цена крана ШК-ПГС3ххххх (ШК3) высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить) шаровой кран трехсоставной ШК-ПГС3ххххх (ШК3), шаровой кран двухсоставной фланцевый ШКФ-ПГС2ххххх (ШКФ2), в том числе шаровые краны в сборе с пневмоприводом или электрическим приводом, наличие на складе или срок изготовления/производства уточняйте у менеджеров.

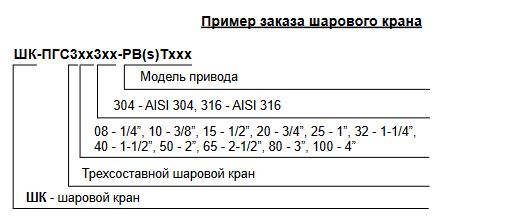

Пример заказа нержавеющего муфтового трехсоставного шарового крана ШК3 (ШК-ПГС3) в сборе с пневмоприводом
1. Технические характеристики трехсоставного шарового крана ШК-ПГС3ххххх (ШК3)
1.1. Хранение и эксплуатация, техническое обслуживание, ремонт и периодическое диагностирование шаровых кранов ШК-ПГС3ххххх
1. К установке в трубопровод и обслуживанию крана допускается только квалифицированный рабочий персонал.
2. Запрещается эксплуатация крана ШК-ПГС3ххххх.ПС при отсутствии эксплуатационной документации.
3. Краны допускаются к эксплуатации на параметры среды, не превышающие указанных в паспорте.
4. Техническое обслуживание и ремонт шаровых кранов производят в соответствии с принятой на конкретных объектах стратегией технического обслуживания и ремонта.
5. Оборудование должно храниться в упаковке предприятия-изготовителя в сухом, защищенном от атмосферных осадков месте.
6. Открытие и закрытие шаровых кранов производится при помощи соответствующих рукоятки или привода, которые поставляются вместе с краном.
7. При эксплуатации шаровых кранов необходим ежегодный профилактический осмотр. Эксплуатация потерявшего герметичность шарового крана не допускается.
8. Для корректной работы шарового крана, установленного на трубопроводе, следует совершать 2-3 операции открытия/закрытия ежемесячно.
1.2. Руководство по установке и монтажу шаровых кранов ШК-ПГС3ххххх
До начала монтажа крана ШК-ПГС3ххххх необходимо произвести осмотр изделия. При обнаружении повреждений, дефектов, полученных в результате неправильной транспортировки или хранения, ввод изделия в эксплуатацию не допускается без согласования с продавцом.
При монтаже крана ШК-ПГС3ххххх на трубопровод необходимо произвести осмотр поверхности и резьбовой части крана на предмет отсутствия забоин, раковин и заусенцев, а также других дефектов поверхностей..
Входной контроль и приемка шаровых кранов ШК-ПГС3ххххх должны производиться в соответствии с установленными на предприятии порядками и нормами, не противоречащими законодательству РФ.
Кран ШК-ПГС3ххххх не должен испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа).
При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на кран от трубопровода.
Кран ШК3 не имеет направления потока и может устанавливаться в любом положении, но в видимом, доступном месте для обеспечения их полного и лёгкого открытия/закрытия при ручном управлении.
Герметизация муфтовых соединений должна выполняться с использованием уплотнительных материалов: фум, лен сантехнический, анаэробный герметик, сантехническая нить. Чрезмерное количество уплотнительных материалов и излишние усилия затяжки могут привести к повреждению крана и фитинга.
Перед установкой кранов трубопровод должен быть очищен от окалины и ржавчины. Системы отопления и водоснабжения по окончании их монтажа должны быть промыты водой до выхода ее без механических взвесей (СНиП 03.05.01).
Кран должен быть надежно закреплен на трубопроводе, подтекание рабочей жидкости по резьбовой части не допускается. Согласно пункту 4.1 СНиП 3.05.01-85 «Внутренние санитарно-технические системы» после монтажа обязательно проводится манометрическое испытание герметичности системы и оформляется в соответствии с Приложением № 3 к СНиПу. Данное испытание позволяет обезопасить от протечек и ущерба, связанного с ними.
При нарушении потребителем требований к монтажу производитель (поставщик) не несет гарантийных обязательств.
Краны шаровые полнопроходные должны эксплуатироваться при давлении и температуре, изложенных в таблице технических характеристик.
Регулировка расхода потока шаровыми кранами ШК3 не допускается. При установке рукоятки (шара) в промежуточном положении возможно повреждение уплотнений крана.
Для полного перекрытия потока достаточно повернуть рукоятку крана по часовой стрелке на 90° (до упора); для открытия крана – повернуть рукоятку против часовой стрелки на 90° (до упора). Либо отработать те же действия пневматическим или электро- приводом путем подачи соответствующих управляющих сигналов.
Либо отработать те же действия пневматическим или электро- приводом путем подачи соответствующих управляющих сигналов.
Для исключения «закисания» крана рекомендуется 1-2 раза в год открыть/закрыть его.
1.3. Габаритные и монтажно-присоединительные размеры 3хсоставного шарового крана ШК3 (ШК-ПГС-3)
1.4. Модели и исполнения шаровых трех-составных кранов ШК3, ШКФ3
1.4.1. Трехсоставной шаровой кран муфтовый ШК3 из нержавеющей стали Ду10 G3/8″ — Ду100 G4″ с площадкой ISO5211 для монтажа привода
Описание:
Кран шаровой полнопроходной трехсоставной из нержавеющей стали.
Pезьба согласно стандарту DIN 2999
Выполнен из нерж.стали AISI 316(CF8M) или AISI 304(CF8).
Уплотнение седла шарa PTFE+15%.
Кольцо штока – Viton.
Уплотнение штока — PTFE.
Система блокирования.
Возможность прямого монтажа пневмопривода электропривода ISO 5211ю
Защита от протечек через отверстие штока.
Максимальное рабочее давление — 63 бар.
Рабочая температура -25С + 180С.
Применяется для горячей и холодной воды в системах тепло- и водоснабжения
1.4.2. Трехсоставной шаровой кран под приварку ШК3 из нержавеющей стали Ду15-Ду100 с площадкой ISO5211 для монтажа привода
Описание:
Кран шаровой полнопроходной трехсоставной из нержавеющей стали.
Pезьба согласно стандарту DIN 2999.
Выполнен из нерж.стали AISI 316(CF8M) или AISI 304(CF8).
Уплотнение седла шарa PTFE+15%.
Кольцо штока – Viton.
Уплотнение штока — PTFE.
Система блокирования.
Возможность прямого монтажа пневмопривода и электропривода ISO 5211.
Защита от протечек через отверстие штока.
Максимальное рабочее давление — 63 бар.
Рабочая температура -25С + 180С.
Применяется для горячей и холодной воды в системах тепло- и водоснабжения, для агрессивных жидкостей, совместимых с материалами крана.
1.4.3. Трехсоставной шаровой кран из нержавеющей стали ШК3 соединение CLAMP Ду15-Ду100 с площадкой ISO5211 для монтажа привода
Описание:
Кран шаровой полнопроходной трехсоставной из нержавеющей стали.
Pезьба согласно стандарту DIN 2999.
Выполнен из нерж.стали AISI 316(CF8M) или AISI 304(CF8).
Уплотнение седла шарa PTFE+15%.
Кольцо штока – Viton.
Уплотнение штока — PTFE.
Система блокирования.
Возможность прямого монтажа пневмопривода и электропривода ISO 5211.
Защита от протечек через отверстие штока.
Максимальное рабочее давление — 63 бар.
Рабочая температура -25С + 180С.
Применяется для горячей и холодной воды в системах тепло- и водоснабжения, для агрессивных жидкостей, совместимых с материалами крана.
1.4.4. Трехсоставной шаровой кран фланцевый из нержавеющей стали Ду15-Ду100 с площадкой ISO5211 для монтажа привода (пневмопривода или электропривода)
Предназначен для управления в автоматическом и ручном режимах потоками нейтральных и агрессивных жидкостей и газов в интенсивном режиме в системах трубопроводов на промышленных предприятиях, химически совместимых с материалами шарового крана.
Применяются на системах водоснабжения, пожаротушения, пароконденсатных системах, системах транспортировки и перекачки топлива, на слабых кислотах и щелочах. Используются в пищевой промышленности, в том числе на ликеро-водочных, молочных, кондитерских, консервных и многих других производствах.
Материал корпуса крана, шара и вала из нержавеющей стали AISI 304, AISI 316.
Материал уплотнения РТFЕ позволяет использовать шаровой кран при высокой температуре со многими агрессивными и химическими веществами.
Основные характеристики шарового крана ШКФ-ПГС3хх3хх
DN 15-100.
PN 40.
Тип присоединения Фланцевый DIN2545, DIN ENI1092-1.
Тип проходного сечения полнопроходной.
Тип управления Электропривод, пневмопривод, ручное.
Модель электропривода ЭП-ХХХ.
Номинальное напряжение 24 V AC/DC, 220 V AC, 3800 V AC.
Пневмопривод ОД — PBST, ДД-PBT.
Материал корпуса* CF8M, CF8, CF3, WCB.
Материал уплотнений PTFE.
T min/ max рабочей среды, C -25 до +180.
Корпус литье под давлением.
2. Возможные ошибки при оформлении заказа на кран шаровой 3х-составной трех-ходовой ШК-3
Рекомендуем быть внимательными при оформлении заказа на кран шаровой 3х-составной трех-ходовой ШК-3, в т. ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: кран для манометра, манометрический кран с отводчиком давления, запорный клапан с краном для спуска давления, затвор, клапан вентильный, клапанное устройство под манометр/датчик давления, манометровый вентиль высокого давления, клапан вентиль игольчатый манометрический, запорная арматура датчиков давления, коммутационный приборный модуль, вентильный кран, разделитель, разделительное устройство, фитинг, кран запорный, рычажный кран, 3хходовой кран, клапан рычажный, кнопочный кран и т. п.;
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: three-piece threaded ball valve SHK3, three-piece three-way threaded ball valve SHK-PGS3hhhhh.PS, shk-pgs3khkhkhkhkh,ps kran sharovoj shk3, IR3, IR-3, IR-GUC3[[[[[/GC (в En-раскладке) и т. д. и т. п
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на 3х-ходовой 3хсоставной кран ШКЗ-пгс, не путайте обозначения, если не знаете или не уверены — просто напишите основные технические характеристики в простой форме изложения и мы подберем необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Также в заказе необходимо указать количество, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
