Аналоговые измерительные преобразователи температуры и влажности ИПТВ-056, ИПТВ-206 (датчики) предназначены для измерения и непрерывного преобразования температуры и относительной влажности газовых сред в унифицированный токовый выходной сигнал 0…5 мА или 4…20 мА.
См. также Микропроцессорные многоканальные измерительные преобразователи (датчики) температуры и влажности РОСА-10, предназначенные для измерения температуры и относительной влажности, а также для расчета температуры точки росы, абсолютной влажности и объемного влагосодержания газообразных сред.
Преобразователи температуры и влажности ИПТВ-056, ИПТВ-206 применяются при измерении гигрометрических характеристик газов в системах автоматического контроля, регулирования и управления технологическими процессами в промышленности, энергетике и сельском хозяйстве.
Измерительный преобразователь ИПТВ-056 в комплекте с измерителем-регулятором температуры и влажности ИРТВ-5215 предназначен для измерения и регулирования температуры и влажности в различных технологических процессах.
Преобразователи ИПТВ-056, ИПТВ-206 могут использоваться на объектах использования атомной энергии (ОАЭ) в системах безопасности по классам 2Н, 2НУ, 3Н, 3НУ и 4 в соответствии с ОПБ88/97 и ОПБОЯТЦ.
Преобразователи измерительные температуры и влажности ИПТВ-056А-М3-01 (повышенной надежности) используются в составе систем управления технологическими процессами атомных электростанций (АС) и объектов ядерного топливного цикла (ОЯТЦ).
Выходной сигнал — 0…5 мА (ИПТВ-056), 4…20 мА (ИПТВ-206).
Измеряемая температура — –40…+110 °С.
Измеряемая относительная влажность — 5…98 %, 0…100 %.
Варианты исполнения: общепромышленное, взрывозащищенное Ex (искробезопасная электрическая цепь Exia).
Внесены в Госреестр средств измерений под №16447-08, ТУ 4227-005-13282997-03
Модификации датчиков температуры и влажности ИПТВ:
— преобразователь ИПТВ-056 — выходной сигнал 0…5 мА;
— преобразователь ИПТВ-206 — выходной сигнал 4…20 мА.
Стоимость преобразователя температуры и влажности ИПТВ-056, ИПТВ-206 зависит от модели (модификации), конструктивного исполнения (рисунка), длины рабочей части, исполнения (общепромышленное, искробезопасное Exia — ИПТВ-056Ех, атомное повышенной надежности — ИПТВ-056А), потребности в дополнительном оборудовании, общего объема заказа и других ценообразующих факторов.
Цена преобразователя температуры и влажности ИПТВ-056, ИПТВ-206 от 18900 руб.*
*- Цена на ИПТВ указана без НДС=20%, без учета акций, скидок и спецпредложений. Конкретные условия поставки и цены, как заказать (купить) преобразователь температуры и влажности ИПТВ-056, ИПТВ-206, наличие на складе или срок изготовления (производства) уточняйте у менеджеров.
При оптовых заказах цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Форма и пример записи условного обозначения при заказе измерительного преобразователя температуры и влажности ИПТВ
| ИПТВ-056 |
х |
х |
х |
х |
х |
х |
х |
х |
х |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
где:
1. Тип преобразователя температуры и влажности: ИПТВ-056, ИПТВ-206.
2. Вид исполнения: общепромышленное, взрывозащищенное «Ех»(только для ИПТВ-056).
Базовое исполнение — общепромышленное.
3. Код модификации: /М1, /М2, /М3 (таблица ниже по тексту).
4. Конструктивное исполнение (рисунок 1,2,3, см. чертежи ниже по тексту).
5. Длина рабочей части L, мм (для рисунка 2,3 – 100, 160, 200, 250, 320, 400, 500, 630, 800, 1000).
6. Электрические соединители: разъемы 2РМ-14 (ШР14) (IP43) или PLT-164 (IP54), кабельный ввод.
Базовое исполнение для рисунка 1, 2 — 2РМ-14 (ШР14).
Базовое исполнение для рисунка 3 — PLT-164.
7. Длина кабеля для подключения к прибору.
Базовое исполнение – 3 м.
8. Дополнительные стендовые испытания в течение 360 ч (код заказа «360П»).
9. Госповерка (код заказа «ГП»).
10. Обозначение технических условий.
Примеры заказа
Базовое исполнение
ИПТВ-056 – / — / – /М1-02 – 3 – 160 – PLT-164 – 3м/ — / – / — / – ТУ 4227-005-13282997-03
Исполнение с учетом всех позиций формы заказа (специальное исполнение)
ИПТВ-056 – / — / – /М1-02 – 3 – 250 – ШР14 – 3м –360П – ГП – ТУ 4227-005-13282997-03
См. также сравнительную таблицу параметров датчиков — преобразователей температуры и влажности РОСА-10, ИПТВ
Технические характеристики измерительных преобразователей температуры и влажности ИПТВ-056, ИПТВ-206
1.1. Устройство и работа преобразователей температуры и влажности ИПТВ-056, ИПТВ-206
Конструктивные особенности датчиков температуры и влажности ИПТВ-056, ИПТВ-296
— первичный преобразователь влажности — емкостной чувствительный элемент НС1000;
— первичный преобразователь температуры — Pt500;
— первичные преобразователи температуры и влажности защищены специальным проницаемым колпачком;
— измерительный преобразователь встроен в клеммную головку первичного преобразователя.

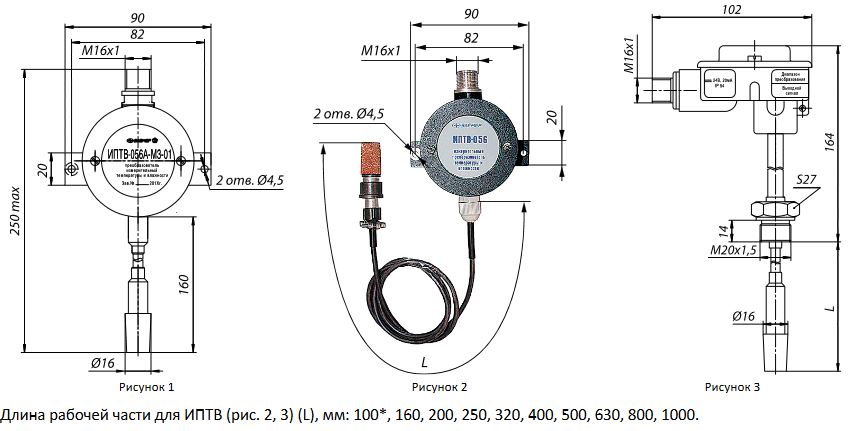

1.2. Конструктивные исполнения (рисунки) датчиков температуры и влажности ИПТВ-056, ИПТВ-206
1.3. Основные параметры преобразователей ИПТВ-056, ИПТВ-206
Параметр (характеристика) преобразователя ИПТВ-056, ИПТВ-206
|
Значение параметра (характеристики)
|
| Номинальные статические характеристики (НСХ) |
| Датчик температуры |
Pt500 |
| Датчик влажности |
НС1000 |
| Выходной сигнал |
0…5 мА (ИПТВ-056); 4…20 мА (ИПТВ-206) |
| Диапазон температур измеряемой среды |
-25…+25, 0…+50, 0…+100, -40…+110 °C |
| Измеряемая относительная влажность |
5…98, 0…100 % |
| Допускаемое давление измеряемой среды |
2,5 МПа |
| Напряжение питания |
=24 В |
| Потребляемая мощность |
не более 1,2 Вт |
| Время установления рабочего режима |
5 минут — для канала измерения влажности
20 минут — для канала измерения температуры |
| Погрешность измерения температуры* |
±0,2; ±0,4°С |
| Погрешность измерения относительной влажности |
±2; ±3 % |
| Климатическое исполнение |
С4 (-30…+50 °C) |
| Варианты исполнения |
общепромышленное, Ex (ExiaCT6 X) |
| Длина рабочей части L |
штатно 160 мм; 100, 160, 200, 250, 320, 400, 500, 630, 800, 1000 мм |
| Материал клеммной головки |
алюминиевый сплав |
| Материал защитной арматуры, контактирующей с измеряемой средой |
нержавеющая сталь 12Х18Н10Т |
| Степень пылевлагозащиты |
IP54 |
| Межповерочный интервал |
2 года |
| Гарантийный срок эксплуатации |
1 год |
| Масса прибора |
0,4…0,8 кг (в зависимости от исполнения) |
*Пределы допускаемых дополнительных погрешностей измерений температуры и относительной влажности, вызванных
изменением температуры окружающего воздуха на 10°С в интервале рабочих значений, — не более ±0,1°С и ±1,0% соответственно.
1.3.1. Модификации и метрологические параметры датчиков температуры и влажности ИПТВ-056, -206
| Модификация преобразователя измерительного температуры и влажности ИПТВ |
Диапазоны измерений и преобразований температуры,°С |
Диапазоны измерений относительной влажности, % |
Пределы допускаемой основной абсолютной погрешности измерений |
| Температуры, º С |
Относительной
влажности, % |
ИПТВ-056/М1
ИПТВ-206/М1 |
-25…25 |
5…98 |
±0,4 (±0,2) |
±3 |
ИПТВ-056/М1-01
ИПТВ-206/М1-01 |
0…50 |
ИПТВ-056/М1-02
ИПТВ-206/М1-02 |
0…100 |
ИПТВ-056/М2-03
ИПТВ-206/М2-03 |
-40…110 |
5…98 |
±0,4 |
ИПТВ-056/М3
ИПТВ-206/М3 |
-25…25 |
0…100 |
±0,4 (±0,2) |
±2 |
ИПТВ-056/М3-01
ИПТВ-206/М3-01 |
0…50 |
ИПТВ-056/М3-03
ИПТВ-206/М3-03 |
-40…110 |
±0,4 |
ИПТВ-056/М3-04
ИПТВ-206/М3-04 |
0…100 |
±0,4 (±0,2) |
1.4. Сравнительная таблица параметров датчиков температуры и влажности РОСА-10, ИПТВ
| Параметр преобразователя температуры и влажности |
Датчик РОСА-10/М1, РОСА-10/М2 |
Датчик РОСА-10/М3, РОСА-10/М4 |
Датчик ИПТВ-056, ИПТВ-206 |
| Конструктивное исполнение |
канальный (М1)
на DIN-рейку (М2) |
канальный (М3)
настенный (М4) |
канальный
настенный |
| Выходной сигнал |
4…20 мА |
0…5 мА (ИПТВ-056)
4…20 мА (ИПТВ-206) |
| Измеряемые параметры |
температура: –40…+110 °С
относительная влажность: 0…100 % |
температура: –25…+25, 0…50, 0…100, –40…+110 °С
относительная влажность: 5…98, 0…100 % |
| Вычисляемые параметры |
температура точки росы: –40…+80 °С
абсолютная влажность: 0…18 г/м3
объемное влагосодержание: 0…25000 × (100 / Р) млн–1 |
— |
| Интерфейс |
RS-232 |
— |
| Конфигуратор |
МИГР-02 |
— |
| Погрешность измерения температуры, °С |
±0,2; ±0,3 |
±0,2; ±0,4 |
| Погрешность измерения относительной влажности, % |
±2; ±3 |
| Варианты исполнения |
общепромышленное
Ex (ExiaIICT6 X)
тропическое |
общепромышленное
тропическое
ОМ |
общепромышленное
Ex (ExiaIICT6 X) — ИПТВ-056 |
| Индикация измеряемых величин |
ЖК (непосредственно на корпусе) |
СД (на измерителе-регуляторе ИРТВ-5215) |
| Давление измеряемой среды, МПа |
до 2,5 |
| Климатическое исполнение |
С3 (–10…+70 °С); С2 (–40…+70 °С); ТЗ (–25…+70 °С); ТЗ (–25…+70 °С) |
С4 (–30…+50 °С) |
| Степень защиты от пыли и влаги |
IP54 |
IP65 |
IP54 |
| Напряжение питания, В |
=12…36 |
=24 |
| Электромагнитная совместимость (ЭМС) |
— |
III-A, IV-A |
— |
| Межповерочный интервал |
2 года |
1 год |
| Гарантийный срок эксплуатации |
1 год (2 года — для АЭС) |
1 год |
2. Возможные ошибки при заказе на датчик температуры и влажности ИПТВ056, ИПТВ206 (измеритель)
Рекомендуем быть внимательными при оформлении заказа на преобразователи — датчики ИПТВ056, ИПТВ206 (измерители температуры и влажности), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильное или некорректное название прибора: преобразователь температуры и влажности воздуха, термогигрометрический датчик-реле, измеритель, регистратор, регулятор, термореле, сигнализатор, термометр-гигрометр, термогигрометр, гигротермометр, термостат, сенсор, логгер температуры и влажности и и прочие ошибки в названии прибора;
— неправильные обозначения модели прибора: ИПТВ056, ИПТВ206, ИПТВ-56, ИПТВ56, ИПТВ-506, ИТПВ-О5б, ИТПВ-2Об, ИТПВ056, ИПВТ-056, ИПВТ-206, ИП-ТВ, И-ПТВ, ИПТ-В, ПВТ, ИВТ, ИТВ и т.п.
— ошибки в указании величины диапазона и размерностей температуры и влажности;
— вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитерацией, переводом и раскладкой клавиатуры: temperature and humidity measuring transducers IPTV-056, IPTV-206, IPTV-056, IPTV056, IPTV206, IPTV-206, iptv-056 iptv-206 izmeritelnye preobrazovateli temperatury i vlazhnosti, BGND-056, BGND206, BGND056, BGND-206, (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчики температуры и влажности (термогигрометры) ИПТВ056, ИПТВ206, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой и окружающей среды, способы присоединения и монтажа) в простой форме изложения и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
ехническая документация на измерительный преобразователь влажности и температуры ИПТВ-056, ИПТВ-206:
см. Карта заказа ИПТВ-056, ИПТВ-206 преобразователь влажности и температуры (скачать опросный лист).
см. Технические характеристики ИПТВ-056, ИПТВ-206 преобразователь влажности и температуры (Тех.описание).
см. Руководство по эксплуатации ИПТВ-056, ИПТВ-206 измеритель влажности и температуры .
см. Методика поверки ИПТВ-056, ИПТВ-206 датчик влажности и температуры ..
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
