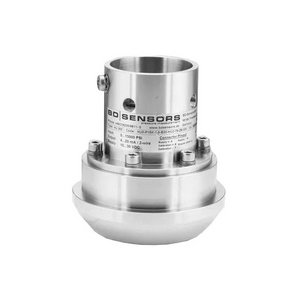

HU-300 преобразователь давления со штуцером для соединения Hammer Union предназначен для непрерывного преобразования измеряемой величины – давления жидких сред (в том числе агрессивных) в унифицированый токовый выходной сигнал либо сигнал напряжения. Кроме стандартного 2-проводного исполнения с выходом 4…20 мА, возможно искробезопасное исполнение в соответствии с требованиями директивы ATEX, а также с другими выходными сигналами.
Преобразователь давления HU-300 разработан специально для жёстких условий эксплуатации в нефтедобывающей промышленности (для технологии гидравлического разрыва пласта ГРП), но может использоваться и в других отраслях промышленности и транспорта с неблагоприятными факторами внешней среды и/или с агрессивными контролируемыми средами.
Преобразователь давления HU-300 может быть выполнен во взрывозащищённом исполнении. Взрывозащищённый датчик соответствует требованиям ГОСТ Р 51330.0, ГОСТ Р 51330.10 и имеет вид взрывозащиты “искробезопасная электрическая цепь” с уровнем взрывозащиты “особовзрывобезопасный” с маркировкой ExiaIICT4.
Датчик HU-300 предназначен для использования в системах автоматического контроля, регулирования и управления технологическими процессами (АСУ ТП). Типовыми областями применения преобразователя давления HU-300 являются:
— цементировочные установки;
— оборудование для гидроразрыва пласта в нефтедобыче;
— оборудование для проведения кислотной обработки;
— измерение давления бурового раствора.
Преимущества преобразователя давления для гидроразрыва пласта HU-300:
— крайне прочный и стабильный датчик давления для тяжелых условий эксплутации;
— высокие вибростойкость и ударопрочность.
Тензометрический чувствительный элемент имеет малый дрейф и отличную долговременную стабильность. Монолитный штуцер предотвращает изменение характеристик датчика при монтаже.
Датчик давления HU-300 гарантированно устойчив к вибрации, ударам и пикам давления, а также стабилен по метрологическим характеристикам. Для использования в абразивных и коррозионных (агрессивных) средах возможно исполнение со штуцером из сплава Inconel. Кроме стандартного 2-проводного исполнения с выходом 4…20 мА, возможно искробезопасное исполнение в соответствии с требованиями директивы ATEX, а также с другими выходными сигналами.
Преобразователь давления для ГРП HU-300 является отличной альтернативой импортным приборам, попавшим под действие санкционных списков для отечественных проектов, касающихся бурения на воде, сланцевых проектов, а также глубоководного бурения.
Межповерочный интервал (МПИ) составляет:
— 5 лет для датчика HU300, настроенного на ВПИ, при обеспечении корректировки нулевого значения каждые 6 месяцев;
— 2 года для остальных датчиков.
Датчики — преобразователи давления HU-300 изготавливаются в различных модификациях. Информация о модификации указана в коде полного условного обозначения (см. подробнее ниже по тексту).
Стоимость преобразователя давления HU-300 зависит от модификации, исполнения, диапазона измерения, дополнительных опций и оборудования, а также других ценообразующих факторов (см. форму-код заказа преобразователя HU-300).
Цена преобразователя давления HU-300 (датчика базового исполнения) высылается по запросу.
Конкретные условия и цены,как заказать (купить) датчик давления для ГРП HU-300 а также наличие на складе (или срок изготовления) преобразователей уточняйте у менеджеров.
Технические характеристики преобразователя давления HU-300
Диапазоны измерения давления: от 0…345 до 0…1035 бар, избыточное (ДИ), однопредельный преобразователь давления.
Основная погрешность (класс точности): 0,5 % ДИ.
Выходной сигнал: 0/4…20 мА, 0…10 В, 0…5 В, характеристика линейная.
Сенсор (чувствительный элемент): тонкопленочный металлический.
Диапазон температур измеряемой среды, Тис: -40…+125°C.
Класс пылеводозащиты: IP67.
Механическое присоединение: Hammer Union WECO 2″.
Электрическое присоединение: MIL-/ Bendix (6-конт.), Glenair (4-конт.), Jupiter M.
Дополнительные характеристики:
— взрывобезопасное Exia-исполнение, зона 0/1 (только для преобразователей с выходным сигналом 4…20 мА / 2 провод.);
— присоединительный штуцер из сплава Inconel;
— электрические разъёмы Glenair (4-конт) и Jupiter M;
— штуцер WECO®2″ (2002/2202).
Диапазоны измерения давления преобразователя HU-300
| Тип давления |
Диапазон измерения, psi* |
Допустимая перегрузка, psi |
Давление разрушения
мембраны, psi |
| избыточное (ДИ) |
0…5 000 |
7 500 |
10 000 |
| 0…6 000 |
9 000 |
12 000 |
| 0…10 000 |
15 000 |
20 000 |
| 0…15 000 |
22 500 |
30 000 |
*- Фунт на квадратный дюйм (обозн. psi или lb.p.sq.in. или lbs), точнее, «фунт-сила на квадратный дюйм» (англ. pound-force per square inch, lbf/in²) — внесистемная единица измерения давления, численно равна 6894,75729 Па.
1 psi=0,0689476 бар=6894,75729 Па
Выходные сигналы преобразователя HU-300
| Модель преобразователя давления |
Токовый выходной сигнал, I вых |
Питание, Vпит , В |
| HU-300 |
4 – 20 мА / 2-х пров. |
10…30 |
| 4 – 20 мА / 2-х пров. / 0ExiaIICT4 |
14…28 |
| 0…5 В / 3-х пров. |
14…30 |
| 3 мВ/В / 4-х пров. |
6…10 |
Условия эксплуатации, параметры рабочей и окружающей среды датчика давления HU-300
| Модель датчика давления |
Диапазон температур
измеряемой среды, Тис, °С |
Диапазон температур
окружающей среды, Тос, °С |
| HU-300 |
– 40…125 |
– 40…125 |
| – 40…70 (взрывоопасная зона класса 0/1) |
– 20…60 (взрывоопасная зона класса 0) |
| – 25…70 (взрывоопасная зона класса 1) |
Конструкция, исполнения по материалам и габаритные размеры преобразователя давления HU-300
Преобразователь давления HU-300 состоит из измерительного блока давления и электронного преобразователя, конструктивно объединённых в стальном герметичном корпусе.
Работа измерительного блока давления основана на тензометрическом эффекте. Первичный преобразователь измерительного блока состоит из кремниевого чувствительного элемента (ЧЭ), закрепленного на керамической мембране. Кремниевый ЧЭ представляет собой мост Уитстона из диффузионных тензорезисторов. Давление, воздействующее на керамическую мембрану, передается на ЧЭ и вызывает изменение сопротивления тензорезисторов и, как следствие, разбаланс мостовой схемы. Первичный преобразователь с помощью металлостеклянных гермовыводов соединён с электронным преобразователем, осуществляющим питание моста, замер напряжения на измерительной диагонали моста, а затем линеаризацию, термокомпенсацию и преобразование этого сигнала в унифицированный выходной сигнал постоянного тока или напряжения.
Корпус преобразователя HU-300 выполнен из нержавеющей стали марки 1.4404 (316L, 03X17Н13М2)..
Мембрана и штуцер датчика изготовлены из нержавеющей стали марки 1.4548 (17-4PH).
Для измерения давления сред, агрессивных по отношению к нержавеющей стали, возможно исполнение мембраны и штуцера из специального сплава Inconel X750 или Inconel X718.
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад).
Габаритные размеры датчика давления HU-300
Форма записи условного обозначения при заказе преобразователя давления HU-300
Для того, чтобы заказать (купить) преобразователь давления HU-300, нужно сделать запрос по электронной почте или телефонам отдела продаж, указанным в разделе сайта Контакты.
Структура обозначения при заказе преобразователя — датчика давления HU-300 представляет из себя цифровой код, в котором последовательно зашифрованы основные технические параметры (см. таблицу ниже).
| 1.Модель преобразователя давления |
Описание |
| HU-300 |
Диапазон давлений от 0…345 до 0…1035 бар |
| 2.Код типа измеряемого давления |
Тип давления |
| HU0 |
Избыточное, калибровка в psi (бар, кПа) |
| 3.Код диапазона измерения |
Диапазон |
Перегрузка |
| P5K0 |
0…5000 psi |
7500 psi |
| P6K0 |
0…6000 psi |
9000 psi |
| P10K |
0…10000 psi |
15000 psi |
| P15K |
0…15000 psi |
22500 psi |
| 9999 |
По запросу |
|
| 4.Код выходного сигнала |
Выходной сигнал |
| 1 |
4…20 мА / 2-х пров. |
| E |
4…20 мА / 2-х пров./ 0ExiaIICT4 |
| 4 |
0…5 В / 3-х пров. |
| V3 |
3 мВ/В / 4-х пров. |
| 9 |
Другой (указать при заказе) |
| 5.Код основной погрешности измерения (класса точности) |
Основная погрешность (класс точности) |
| 5 |
0,5 % ДИ |
| 9 |
Другая (указать при заказе) |
| 6.Код электрического соединения |
Электрическое присоединение |
| B20 |
Разъём MIL-/Bendix (тип PT02_E10-6P-023, 6 конт.) |
| 9 |
Другое (указать при заказе) |
| 7.Код механического соединения |
Механическое присоединение |
| HU0 |
WECO 2” 1502 |
| 9 |
Другое (указать при заказе) |
| 8.Код материала штуцера |
Материал штуцера |
| 78 |
Нерж. сталь 1.4548 (17-4PH) |
| 99 |
Другой (указать при заказе) |
| 9.Код материала мембраны |
Материал мембраны |
| Z8 |
Нерж. сталь 1.4548 (17-4PH) |
| 9 |
Другой (указать при заказе) |
| 10.Код исполнения |
Специальные исполнения |
| 00R |
Стандартное исполнение |
| 999 |
Другое (указать при заказе) |
Пример записи обозначения при заказе преобразователя давления: HU-300-HU0-P5K0-1-5-B20-HU0-78-Z8-00R.
*- Также можно заказать дополнительное оборудование для датчиков давления — монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы, блоки питания, индикаторы, вторичную аппаратуру и т.д. и т.п. (см. ниже по тексту подробную инфомацию о вспомогательном и связанном оборудовании для преобразователей давления).
Возможные ошибки при оформлении заказа на датчики давления для гидроразрыва пласта (ГРП) HU-300 (HU300)
Ввиду относительного многообразия исполнений, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на датчики давления для гидроразрыва пласта (ГРП) HU-300 (HU300), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разрежения (тяги), сенсор, реле, электрический манометр вакуумметр мановакуумметр напоромер (тягомер), расходомер, уровнемер, регистратор, регулятор, пневмодатчик, пневмометр, пневмопреобразователь, пневмосигнализатор, дифманометр, перепадомер и т.п.
— орфографические ошибки и неправильные обозначения модели: HU300, HY-300, HY300, НУ-300, НУ300 (кириллицей вместо латиницы), HU-3OO, HU3OO (буквы O вместо цифр 0) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure gauge HU-300, pressure transducer HU-300, pressure sensor HU300, hydraulic fracturing pressure sensor, hydraulic fracturing pressure transmitter, hu-300 preobrazovatel davleniya, РГ-300 (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчик давления для ГРП HU-300, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на датчик давления HU-300 (преобразователь):
см. Карта заказа датчик давления HU-300 (преобразователь для ГРП) (скачать опросный лист).
см. Технические характеристики датчик давления HU-300 (преобразователь для ГРП) (Тех.описание).
см. Руководство по эксплуатации датчик давления HU-300 (преобразователь для ГРП).
см. Методика поверки датчик давления HU-300 (преобразователь).
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) ПД, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ПД, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительное оборудование для преобразователей давления (ПД)
I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паронитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцеры, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР.
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. HART-коммуникатор (для настройки параметров, калибровки, выбора режимов работы), HART-модем, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
Дополнительная и справочная информация
Гидравлический разрыв пласта (гидроразрыв пласта, ГРП) используется для интенсификации работы нефтяных и газовых скважин. Эта технология создает высокопроводимые трещины в целевом пласте под действием специальной жидкости, подаваемой в пласт под высоким давлением. Гидроразрыв пласта позволяет существенно увеличить дебит скважины.
Преобразователь давления HU-300 со штуцером для соединения Hammer Union разработан специально для применения в технологии ГРП.
