Сигнализирующий фотодатчик контроля пламени ФДС-03-С-24Т (сигнализатор горения) работает в ультрафиолетовом спектре и представляет собой принципиально новую версию датчиков контроля пламени для нефтехимических производств; предназначен для контроля наличия пламени основной или пилотной горелки в топках котлоагрегатов, технологических установок и выдачи сигналов наличия/отсутствия пламени в схемы контроля и защиты установок.

Фотодатчик контроля пламени ФДС-03-С-24Т может быть использован в составе действующих и проектируемых систем защиты котельной автоматики в составе запально-защитных устройств ГОСТ Р 52229-2004 и горелок ГОСТ 21204-97.

Фотодатчик контроля пламени ФДС-03-С-24Т  рекомендуется для контроля пламени газовых горелок водогрейных котлов с односторонним расположением горелок.

Фотодатчик контроля пламени ФДС-03-С-24Т обеспечивает максимальную селективность наличия/отсутствия пламени основных и пилотных горелок печей.

Особенности и преимущества фотодатчика ФДС-03-С-24Т:

— Вид топлива – газ/мазут.

— Электропитание 24 В постоянного тока.

— Электромеханическое реле.

— Интерфейс RS-485 MODBUS-RTU.

— Расширенный температурный диапазон от – 55 до + 60°С.

— Система самоконтроля и отказоустойчивости соответствует самым строгим требованиям для промышленной эксплуатации.

— Контроль исправности фотоприемника.

— Контроль исправности электронной схемы.

— Контроль температуры внутри датчика.

— Пароль для входа в меню настроек.

— Сигнализация о загрязнении стекла и снижении интенсивности факела.

— Ресурс новейшего высокочувствительного фотоприемника последнего поколения в 7-10 раз выше, чем у ранее применявшихся колбовых, фоторезистивных и фотодиодных приемников.

— Прочный антивандальный корпус и степень защиты IP65 позволяют использовать датчик в самых тяжелых и неблагоприятных климатических и эксплуатационных условиях.

Стоимость фотодатчика ФДС-03-С-24Т зависит от потребности в монтажном узле (заказывается отдельно), общего объема заказа и других ценообразующих факторов.
Цена фотодатчика ФДС-03-С-24Т (датчика пламени) от 38990 руб.*
*- Цена ФДС-03С-24Т указана без НДС=20%, без учета акций, скидок и спецпредложений. Конкретные условия поставки и цены, как заказать (купить) фотодатчик ФДС-03-С-24Т (датчик пламени сигнализирующий), а также наличие на складе (или срок изготовления/производства) уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

1. Технические характеристики сигнализирующего фотодатчика контроля пламени ФДС-03-С-24Т

1.1. Устройство и работа фотодатчика контроля пламени ФДС-03-С-24Т

Фотодатчик контроля пламени ФДС-03-С-24Т предназначен для контроля наличия пламени горелки в топках котлоагрегатов, технологических установок и выдачи сигналов наличия/отсутствия пламени в схемы контроля и защиты установок.

Оптическая спектральная характеристика фотоприемника датчика пламени ФДС-03-С-24Т оптимизирована для селективного контроля пламени газовой горелки.

Фотодатчик ФДС-03-С-24Т выполнен в металлическом корпусе.

На лицевой панели расположены кнопки управления, четырехразрядный цифровой индикатор и светодиодные индикаторы.

Принцип работы фотодатчика ФДС-03-С-24Т заключается в преобразовании интегрального потока ультрафиолетового излучения пламени горелки и выдачи сигнала наличия/отсутствия пламени основной горелки в схему защиты котла.

По включению питания фотодатчик ФДС-03-С-24Т переходит в рабочий режим, в котором на цифровом семисегментном индикаторе непрерывно отображаются текущая интенсивность пламени контролируемой горелки, вычисляемая как процент текущего сигнала с фотоприемника, вычисленный от значений минимального и максимального сигнала. При этом минимальный сигнал (нулевой уровень) устанавливается в настройках фотодатчика, а максимальный равен 4095 (максимальное значение кода 12 — разрядного АЦП).

В настройках прибора вводятся две уставки на погасание факела (достижение предупреждающего порога). По умолчанию обе уставки равны 40%.

Релейные выходы RL1 и RL2 по умолчанию срабатывают на размыкание контактов, т.е. если интенсивность горения опускается ниже уставки, то реле размыкаются.

Посредством настроек фотодатчика ФДС-03-С-24Т имеется возможность перенастроить уставки и состояние релейных выходов. При этом учитываются гистерезис и задержки срабатывания реле, которые определяются в настройках фотодатчика.

Светодиод «Факел» индицирует наличие пламени горелки.

Релейный выход «Отказ» срабатывает на замыкание контактов в случае возникновения, какого либо отказа фотодатчика. В обесточенном состоянии контакты
реле «Отказ» разомкнуты.

Внутри корпуса фотодатчика ФДС-03С24Т предусмотрен подогрев, который включается при снижении температуры ниже уставки. Уставка включения подогрева выставляется
в меню фотодатчика.

Устойчивая работа датчика ФДС03-С24Т достигается при соблюдении следующих требований при установке:

— ориентация фото-датчика в зону начала горения – приблизительно от 1/5 до 1/2 видимой части пламени;

— между пламенем и фотодатчиком не должно быть препятствий, (стекла только кварцевые!) пламя постоянно должно находиться в «поле зрения» фотодатчика.

Фотодатчик ФДС-03С-24Т имеет интерфейс RS-485 и поддерживает обмен информацией по протоколу MODBUS-RTU

1.2. Основные параметры фотодатчика пламени ФДС-03-С-24Т

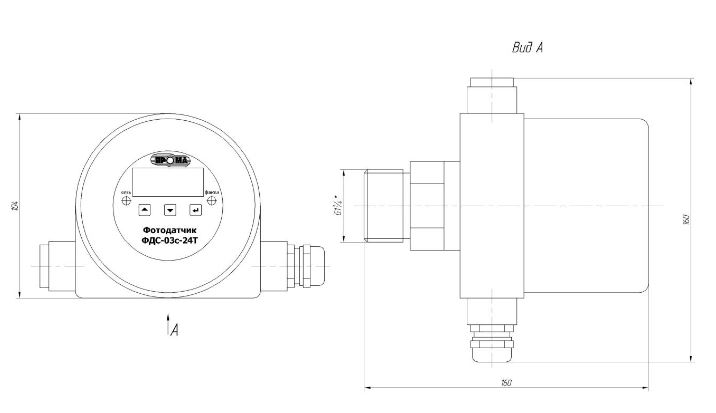

1.3. Габаритные размеры датчика контроля пламени ФДС-03С-24Т

2. Возможные ошибки при оформлении заказа на УФ датчик пламени ФДС-0ЗС-24-Т (сигнализатор-регулятор горения)

При заказе УФ датчика пламени ФДС-0ЗС-24-Т (сигнализатор-регулятор горения)рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: устройство селективного контроля пламени горелок, фотодетектор, фотосканер, фото-сканер, детектор сканер пламени горения факела, УФ фотопреобразователь, оптический ультрафиолетовый преобразователь, реле горения пламени факела, прибор контроля пламени факела, фотосенсор, сенсор, детектор, регистратор, регулятор, индикатор, рэле, опторэле, фотоконтроллер, контроллер горелок, ЗЗУ, запально-защитное устройство, фотосигнализатор  и т.п.
— неправильные обозначения модели: ФДС-0ЗС-24, ФДС-ОЗС-24Д, ФДС3С-24Т, ФДС03С-Т24, ФДС-03С24Т, ФДС0324Т, ФДС0З-24-Т, ФД-С, Ф-ДС, ФДЦ, ФДЧ, ФСД, ФЧД  и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: flame sensor FDS-03-S-24T, photodetector signaling FDS-03S-24T, fotodatchik fds-03-s-24t, ALC-03-C-24N (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на датчик-реле горения пламени факела горелочного устройства ФДС-03С-24Т (прибор селективного контроля пламени горелочных устройств), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Техническая документация на фотодатчик контроля пламени ФДС-03-С-24Т:
см. Карта заказа ФДС-03-С-24Т фотодатчик контроля пламени (скачать опросный лист).
см. Технические характеристики ФДС-03-С-24Т датчик контроля пламени (Тех.описание).
см. Руководство по эксплуатации ФДС-03-С-24Т фотодатчик контроля пламени.
см. Методика поверки ФДС-03С-24Т датчик-сигнализатор горения.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) фотодатчика (ФД), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ФД, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
