В данном подразделе представлены фильтрующие элементы для фильтров ФЖУ 25/1,6, 40/1,6, 80/1,6, 100/1,6, 150/1,6 (фильтроэлемент фильтра для ФЖУ, диски для ФЖУ), предназначенные для очистки топлива и нефтепродуктов.

Конструктивное исполнение фильтрующих элементов  для фильтров жидкости ФЖУ определяется, в первую очередь, свойствами фильтрующего материала, а также местом установки фильтра, свойствами очищаемой нефтежидкости, требуемой тонкостью ее фильтрирования, условиями эксплуатации фильтрующего элемента (периодичностью замены или необходимостью контроля его загрязненности).

Фильтры жидкости ФЖУ 25/1,6, 40/1,6, 80/1,6, 100/1,6, 150/1,6 комплектуются фильтрующими элементами 5 мкм, 50 мкм, 100 мкм, 200 мкм, 500 мкм, 1000 мкм в зависимости от потребности клиента.

Гидравлические характеристики фильтров ФЖУ 25/1,6, 40/1,6, 80/1,6, 100/1,6, 150/1,6 основаны на комбинированной конструкции канально-щелевых элементов дискового типа и полутомпаковых сеток, которые, чередуясь, крепятся из двух симметричных частей по периферии, уплотняются по внешнему и внутреннему диаметрам специальными буртиками.

Фильтрующие элементы фильтров ФЖУ 25/1,6, 40/1,6, 80/1,6, 100/1,6, 150/1,6 способны выдерживать весьма высокие рабочие давления, характерные для систем очистки нефтежидкостей.

Фильтрующие элементы к ФЖУ могут использоваться также для фильтрации модифицированного битума, битумных эмульсий или любых высоковязких жидкостей, требующих нагрева.

Сетчатый полутомпаковый элемент выполнен в виде дисков-диафрагм из сетки с отверстиями в центральной части, завальцованных по краям в два кольца П-образного сечения, которые образуют обводы диска. Для увеличения прочности конструкции сетку укладывают на двухсторонний каркас чечевицеобразный формы, образованный распорной гофрированной диафрагмой с отверстиями для отвода нефтежидкости из полости секционного пакета.

Канально-щелевой набор пластиковых дисков имеет зазоры между плоскими поверхностями, расположенными в цилиндрическом каркасе. Коэффициент использования данных зазоров значительно выше, чем однотипных элементов с коническими поверхностями. Размер зазора достигается при помощи рельефных дисков со штампованными выступами. Поверхности снабжены пазами различной формы, образующими каналы и канавки переменного сечения.

Фильтрующие элементы фильтров ФЖУ при увеличении перепада давлений на фильтре до предельной величины автоматически очищаются жидкостью, прокачиваемой противотоком. Для облегчения этой операции сечение канавок увеличено в направлении от центра диска к периферии.

По сравнению с иными технологичными решениями, фильтры ФЖУ обладают меньшей емкостью при большей поверхности фильтрирования. Плюс габариты их секционного пакета и масса невелики, а легкость замены является неоспоримым преимуществом при разборке.

Фильтрующие элементы фильтров ФЖУ 25/1,6, 40/1,6, 80/1,6, 100/1,6, 150/1,6 хорошо поддаются очистке, и не требуют при этом сложного демонтажа из корпуса аппарата.

Стоимость фильтрующего элемента зависит от типоразмера (диаметра условного прохода) фильтра жидкости ФЖУ (ФЖУ 25, ФЖУ 40, ФЖУ 80, ФЖУ 100, ФЖУ 150), тонкости фильтрации (5 мкм, 50 мкм, 100 мкм, 200 мкм, 500 мкм, 1000 мкм), общего объема заказа и других ценообразующих факторов.
Цена фильтрующего элемента для ФЖУ (фильтроэлемента, диска) высылается по запросу.*
*- Конкретные условия поставки, как заказать (купить) фильтрующий элемент для фильтра ФЖУ 25/1,6, 40/1,6, 80/1,6, 100/1,6, 150/1,6 (фильтроэлемент фильтра для ФЖУ, диски для ФЖУ), подобрать аналог (замену), уточнить наличие на складе или срок изготовления/производства, узнавайте у менеджеров.

Устройство фильтрующего элемента для фильтра ФЖУ 25/1,6, 40/1,6, 80/1,6, 100/1,6, 150/1,6

Конструктивно фильтрующий элемент ФЖУ представляет собой набор полутомпаковых сеток, выполненных из нержавеющей проволоки круглого сечения. Он размещен внутри сварного корпуса, который можно закреплять на металлоконструкциях либо на основании из бетона.

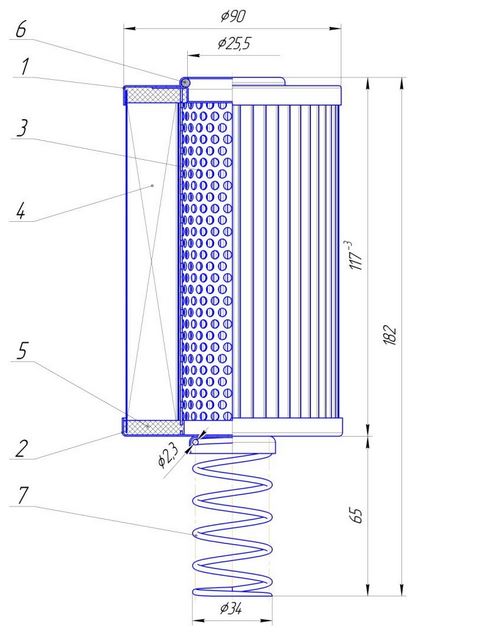

1; 2.  Диск концевой: лист  ОЦ Б-ПН-О-0,55 ГОСТ 19904-90/08кп-ХШ-Н-МТ-1  ГОСТ14918-80.
3. Каркас внутренний: лист  ОЦ Б-ПН-О-0,8 ГОСТ 19904-90/08кп-ХШ-Н-МТ-1 ГОСТ14918-80, перфорированный.
4. Штора фильтровальная тип «Звезда», тонкость фильтрации 50 мкм, бумага фильтровальная марки 1567 VH 400.
5. Кольцо уплотнительное 025-030-30 ГОСТ 9833-73.
6. Двухкомпонентная клеевая композиция Клейберит 571.
7. Пружина сжатия.

Фильтры ФЖУ. Тонкость фильтрации

Концентрация загрязнений и тонкость фильтрации имеют особое значение при заправке (перекачке) неагрессивных нефтепродуктов. Хотя крупные частицы могут быть легко удалены из жидкости, даже при грубой переработке на поверхности агрегатов часто образуются абразивно-графитовые отложения, так как частицы, составляющие их, имеют малые геометрические размеры и удельный вес. Для тонкой очистки нефтепродуктов используются фильтры ФЖУ, не требующие расходных материалов.

После очистки содержание частиц в нефтепродукте должно находиться в пределах 10–20 мг/л, при размере частиц (тонкости фильтра) 40-100 мкм.

Тонкость фильтрации глубже 39 мкм невозможна из-за образования устойчивой взвеси частиц металла в каплях нефтепродукта. Глубокая фильтрация используется только для смазочно-охлаждаемых жидкостей (СОЖ) на несмешивающейся с водой основе или на синтетических смешивающихся с водой основах, не содержащих минеральных масел. В этих случаях глубина очистки может достигать  28 мкм.

В зависимости от видов обработки, размеров частиц, концентрации механических примесей и их удельного веса, а также степени очистки нефтепродуктов могут применяться различные фильтры ФЖУ согласно их разрешающим параметрам.

Пыль из карбидов металлов очень тонкая, и для ее удаления требуется фильтры ФЖУ, так как здесь не годятся ленточное фильтрационное оборудование и центрифуги (тем более в условиях применения подвижных средств заправки).

Обычно загрязненные нефтепродукты поступают на фильтр ФЖУ из сборника и продавливаются через центры чередующихся полутампаковых сеток и дисков со щелевыми отверстиями. Все частицы мехпримесей крупнее 101 мкм остаются на поверхности фильтрующих элементов. Чистый нефтепродукт направляется по назначению.

Степень загрязненности фильтра ФЖУ определяется по перепаду давления. Его очистка осуществляется элементарной продувкой и ополаскиванием. Хотя фильтры ФЖУ позволяют отфильтровывать частицы размером до 39 мкм при перекачке жидкости, из соображений исправности устройств следует использовать масла, дизтопливо, бензин с вязкостью менее 290 мм2/с при температуре 49 °C.

Фильтры жидкости ФЖУ комплектуются фильтроэлементами 5 мкм, 50 мкм, 100 мкм, 200 мкм, 500 мкм, 1000 мкм в зависимости от потребности клиента.
