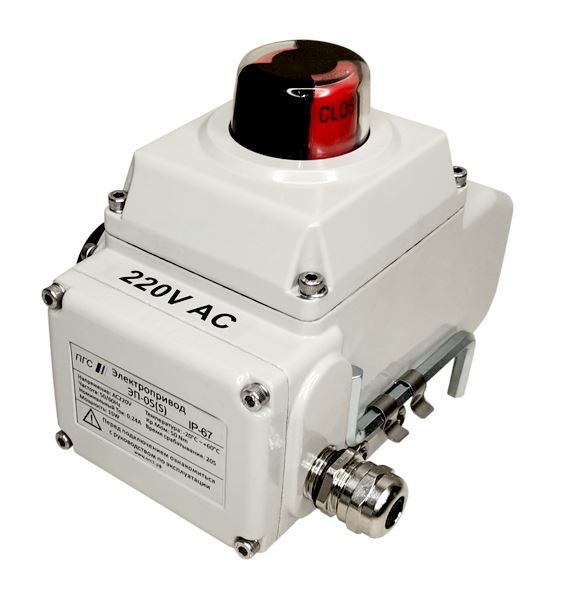

Общепромышленные четвертьоборотные электроприводы ЭП-05…200 с крутящим моментом от 50 до 2000 Нм применяются в системах автоматического управления и регулирования четвертьоборотной запорной арматуры малых и средних размеров. на объектах нефтегазовой инфраструктуры, в различных отраслях коммунального хозяйства, водоснабжения и промышленных предприятиях.
Электроприводы ЭП-05…200 широко применяются в нефтяной, химической сфере, при производстве бумаги, подготовке и очистке воды, а также на электростанциях, в лёгкой промышленности и в других отраслях.
Общие технические характеристики четвертьоборотных электроприводов ЭП-05…200:
— Крутящий момент (Нм): 50…2000Nm.
— Напряжение питания: 12VDC, 24VDC, 24VАC, 110VAC, 220VAC, 380VAC.
— Площадка ISO: ISO5211.
— Угол поворота: 0º…90º (по запросу 0º…360º).
— Температура эксплуатации: -30ºC…+60ºC.
— Класс защиты: IP67 (по запросу IP68).
Электроприводы ЭП-05…200 могут поставляться, как с обратной связью, так и с сигналом 4…20мА, для точного позиционирования запорной арматуры (модификация ЭП-ХХА).
Электроприводы ЭП-05…200 обеспечивают оперативное дистанционное регулирование объемов рабочей жидкости или газов, перемещаемой по трубопроводу, а также контроль состояния элементов трубопроводной арматуры, быструю отсечку и возобновление перекачки по трубопроводу.
Электрические приводы ЭП-05…200 обеспечивают надежное перемещение и удержание в заданном положении запорного элемента трубопроводной арматуры с крутящим моментом от 25 до 2000 Нм.
Электроприводы ЭП-05…200 характеризуются компактной конструкцией и малыми весогабаритными показателями.
Электроприводы ЭП-05…200 устанавливаются непосредственно на вал арматуры (площадка ISO5211), и надежно фиксируются установочными винтами.
Современные электроприводы четвертьоборотные ЭП-05…200 для запорной арматуры — это устройства, предназначенные для автоматизации процессов управления запорной арматурой, в том числе дисковыми затворами. Такой электропривод обеспечивает точное управление и высокую надежность, что особенно важно для сложных систем с крутящим моментом.
Привод ЭП-05…200 позволяет эффективно регулировать поток жидкости или газа, минимизируя при этом механическое воздействие и повышая долговечность оборудования. Большой выбор исполнений/модификаций электроприводов ЭП позволяет выбрать оптимальную модель для дистанционного управления арматурой, ее открытия и закрытия, а также постоянного регулирования.
Все оборудование отличается высоким качеством исполнения, что подтверждается наличием сертификатов о соответствии ГОСТу.
Стоимость электропривода ЭП-05…200 зависит от модификации, цен на опции и дополнительное оборудование, общего объема заказа и других ценообразующих факторов.
Цена электропривода ЭП-05…200 высылается по запросу.*
*- Конкретные условия поставки и цены, как заказать (купить) электропривод ЭП-05/-10/-20/-40/-60/-100/-200, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
1. Основные технические характеристики электроприводов ЭП-05…200
1.1. Устройство и работа электропривода ЭП-05…200
Серийный электропривод ЭП-05…200 предназначен для управления или регулирования запорного органа клапана вращением на угол 0°…90° или другого подобного оборудования, например дискового затвора, шарового крана, створчатого затвора, пробкового клапана и т.д.
Двигатель работает от напряжения 380В/220В/110В переменного тока или 24B/110В пост. тока, входящего управляющего сигнала 4…20мА или 0-10VDC, перемещает клапан в нужное положение и выполняет автоматический контроль.
Приводы ПГС ЭП-05 ЭП-10 ЭП-20 ЭП-40 ЭП-60 ЭП-100 ЭП-200 изготовлены в соответствии с ТУ 28.14.20-001-47620684-2021.

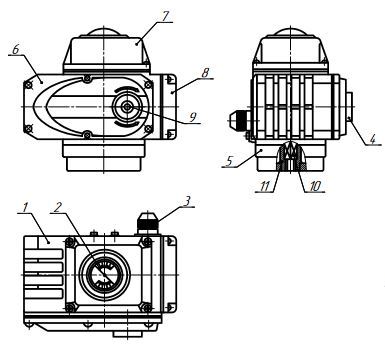

1 Корпус электропривода
2 Визуальный указатель положения вала электропривода
3 Кабельный ввод
4 Защитный колпачок вала ручного дублера электропривода
5 Монтажная площадка ISO5211
6 Защитная крышка редуктора электропривода
7 Крышка блока концевых выключателей
8 Крышка блока контактов
9 Вал ручного дублера электропривода
10 Вал электропривода
11 Адаптер вала электропривода
Корпус — корпус сделан из алюминиевого сплава прошедшего анодное окисление, с полиэстровым порошковым покрытием. Имеет высокую стойкость к коррозии, класс защиты IP67, (IP68 – опция).
Электродвигатель — полностью закрытый асинхронный электродвигатель с короткозамкнутым ротором. Компактное размещение, большой вращающий момент и маленькая инерционная сила. Уровень изоляции F-класса, с тепловой защитой. Конструкция огнестойкая и может выдержать разрушение при возникновении внутреннего искрообразования или взрыва.
Разработан, чтобы предотвратить контакт с корпусом при внутреннем замыкании или внешнем взрывоопасном воздействии.
Ручной привод — ручка привода надёжно закреплена на корпусе сзади, безопасна, Используется при отсутствии напряжения, а также при аварийной ситуации.
Индикатор положения – окно надёжно встроено в центре верхней крышки, имеет выпуклый зеркальный дизайн, влагостойкое, имеет информационную панель для наблюдения.
Обогреватель — используется для регулирования температуры в холодное время года, чтобы избежать конденсации внутри корпуса и для поддержания сухости.
Герметизация — IP67, IP68 – дополнительная опция.
Концевые выключатели – электро-механические, тип «сухой контакт» электрический двойной ограничитель поворота. Электрическими концевыми выключателями управляет кулачок. Рабочее положение кулачков выставлено точно на угол 0° и 90°, при настройке не требует чрезмерных усилий.
Механический ограничитель стопора — регулируемый, удобный и надёжный.
Автоблокировка — точный червяк и червячная передача эффективно передают большой вращающий момент, обеспечивают малошумность (максимально 50 дБ).
Стабильные и надёжные детали механизма передачи служат долго, предотвращают инверсию, и не требуют дополнительной смазки.
Правильно настроенный ограничитель поворота предохраняет механизм от возможных поломок.
Установка — присоединительный размер для крепления на фланце клапана соответствует международному стандарту IS05211/DIN3337.
Цепь — управляющая цепь может быть однофазной или трёхфазной, расположение клемм продумано и компактно, функционал терминалов имеет различные вариации, в зависимости от требований клиента.
Назначенное количество циклов на отказ электрического привода составляет 25000 циклов. Срок службы составляет 7 лет.
1.2. Основные параметры электроприводов ЭП-05…200
| Параметр электропривода ЭП |
ЭП-05 |
ЭП-10 |
ЭП-20 |
ЭП-40 |
ЭП-60 |
ЭП-100 |
ЭП-200 |
| Крутящий момент (Нм) |
50 |
100 |
200 |
400 |
600 |
800/1000 |
2000 |
| Напряжение питания |
12VDC, 24VDC, 24VАC, 110VAC, 220VAC, 380VAC |
Время закрытия
(открытия), сек |
DC24 |
7 |
10 |
12 |
15 |
20 |
30/50 |
100 |
| AC24 |
20 |
30 |
30/60 |
30/60 |
45/60 |
| AC110 |
| AC220 |
| AC380 |
Номинальный
ток (А) |
DC24 |
0,5 |
0,85 |
1,2 |
2,5 |
2,5 |
2,8 |
2,8 |
| AC24 |
2,2 |
3 |
7,5 |
9 |
9 |
9 |
9 |
| AC110 |
0,48 |
0,7 |
1,6 |
2,2 |
2,2 |
2,2 |
2,2 |
| AC220 |
0,24 |
0,32 |
0,88 |
1 |
1 |
1 |
1 |
| AC380 |
0,15 |
0,2 |
0,4 |
0,48 |
0,5 |
0,5 |
0,5 |
Мощность
двигателя (W) |
DC24 |
10 |
10 |
40 |
70 |
90 |
100 |
100 |
| AC24 |
15 |
15 |
90 |
| AC110 |
| AC220 |
| AC380 |
| Площадка ISO |
F03/F05/F07 |
F05/F07 |
F07/F10 |
F07/F10 |
F07/F10 |
F10/F12 |
F10/F12 |
| Угол поворота |
0º…90º |
| Температура эксплуатации (Тос) |
-30ºC…+60ºC |
| Подключение кабельного ввода |
M18X1,5 кабельный ввод под небронированный кабель |
| Класс защиты |
IP67 |
| Схемы подключения |
S, A |
| Опции, подключаемые отдельно |
Защита двигателя от перегрузок, IP68, угол поворота 0º..360º |
2. Возможные ошибки при оформлении заказа на электро-приводы ЭП-05/-10/-20/-40/-60/-100/-200
При заказе электро-приводов ЭП-05/-10/-20/-40/-60/-100/-200 рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: однооборотный неполноповоротный электропривод, четвертьоборотный электропривод, полноповоротный электропривод шарового крана, исполнительное устройство, исполнительный механизм, электрический привод и т.п.
— неправильные обозначения модели: ЭП05 ЭП10 ЭП20 ЭП40 ЭП60 ЭП100 ЭП200, ЭП-5 ЭП-1О ЭП-2О ЭП-4О ЭП-6О ЭП-1ОО ЭП-2ОО, ЕПУ-, ИПУ-, ПУ-, ЭПУ-, ЭИМ, МЭП, ЭПР и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: electric drive ep—05/-10/-20/-40/-60/-100/-200, electric actuator, ehlektroprivod ehp-05-200, «G-05, «G-200 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на неполноповортные электро-приводы ЭП05…-200 (из наличия и под заказ), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на электроприводы ЭП-05/-10/-20/-40/-60/-100/-200:
см. Карта заказа ЭП-05/-10/-20/-40/-60/-100/-200 электропривод (скачать опросный лист).
см. Технические характеристики ЭП-05/-10/-20/-40/-60/-100/-200 электропривод (Тех.описание).
см. Руководство по эксплуатации ЭП-05/-10/-20/-40/-60/-100/-200 электропривод.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) ЭП, технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
