Датчик-реле давления ДРДМ-1000-ДИ (регулятор давления) предназначен для регулирования давления жидких и газообразных сред в диапазоне -50…1000кПа (- 0,5…10кг/см2), текущего контроля и аварийной сигнализации в промышленности.
Датчик-реле давления ДРДМ-1000-ДИ применяется в системах подпитки совместно с соленоидными электромагнитными клапанами или насосами.
Датчик-реле давления ДРДМ-1000-ДИ устанавливается на трубопроводе системы теплоснабжения, замыкает или размыкает электрическую цепь при изменении давления в трубопроводе по сравнению с заданным значением (уставкой).
Датчик-реле ДРДМ-1000 может быть использован для работы в системах автоматического контроля, регулирования и управления технологическими процессами (АСУ ТП) в теплоэнергетике, в системах подкачки компрессоров, в системах защиты и сигнализации в составе устройств пневматики и гидравлики.
Монтажный кронштейн входит в комплект поставки реле ДРДМ-1000.
Гарантийный срок эксплуатации 18 месяцев.
Общий срок эксплуатации 10 лет.
Стоимость (цена) датчика-реле давления ДРДМ-1000-ДИ зависит от исполнения, потребности в дополнительном и вспомогательном оборудовании, общего объема заказа, а также других ценообразующих факторов.
Цена датчика-реле давления ДРДМ-1000-ДИ высылается по запросу.*
*- Конкретные условия поставки и цены, как заказать (купить) датчик-реле давления ДРДМ-1000-ДИ, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
По отдельному заказу могут поставляться комплектные принадлежности для монтажа реле давления на объекте (КМЧ), а также прочее дополнительное оборудование (см. ниже подробную информацию о дополнительном оборудовании для датчиков-реле давления).
1. Технические характеристики датчика-реле давления ДРДМ-1000-ДИ
1.1. Основные параметры датчика-реле давления ДРДМ-1000-ДИ
| Параметр (характеристика) датчика-реле давления ДРДМ-1000-ДИ |
Значение параметра (характеристики) |
| Диапазон измерения давления (уставок) |
-50…1000кПа (- 0,5…10кг/см2) |
| Гистерезис (дифференциал, зона возврата) |
100…400 кПа (1- 4 кг/см 2) |
| Материал корпуса |
Оцинкованная сталь |
| Внешняя крышка ДРДМ1000 |
АБС-пластик |
| Присоединение к процессу |
7/16 ″-20 UNF (1/4 SAE)
G1/4 |
| Реле |
Перекидной контакт |
| Сброс |
автоматический |
| Температура окружающей среды (Тос), ºС |
-40…65 |
| Температура рабочей среды, ºС |
-10…120 |
| Электрическое присоединение |
Кабельный ввод |
| Защита |
IP 54 |
| Вес, г |
420 |
Номинальный рабочий ток (А)/
Номинальное напряжение (В) |
Коэффициент мощности
(cos φ) |
125/250В
А |
| Неиндуктивный ток |
1 |
12 |
| Индуктивный ток |
Предельная нагрузка |
0,75 |
12 |
| Мгновенный ток |
0,45 |
72 |

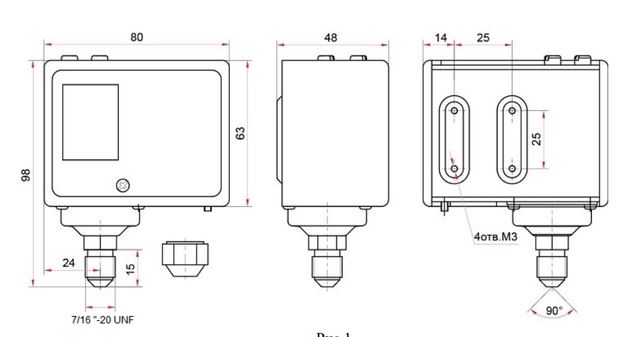

1.2. Габаритные и монтажно-присоединительные размеры датчика-реле давления ДРДМ-1000-ДИ
Подключение к процессу производить медной трубкой Ø6х1 мм., развальцевать трубку, используя накидную гайку из комплекта поставки реле.
Схема подключения электрических контактов представлена также на крышке реле ДРДМ1000. Электрические цепи подключать 3-х жильным кабелем с сечением ( 0,75 – 1,5) мм2.
Техническое обслуживание реле давления ДРДМ-1000ДИ в процессе эксплуатации заключается во внешнем осмотре крепления на объекте, в проверке заземления и перенастройке изделия по мере необходимости изменения режима работы агрегата и устранению дефектов.
Перенастройку диапазона производится следующим образом:
— вращать регулировочный винт «Давление» для установки значения уставки (диапазона) по часовой стрелке, если необходимо уменьшить уставку, и против
часовой стрелки, если необходимо увеличить;
— вращать регулировочный винт «Дифференциал» для установки значения дифференциала (зоны возврата) по часовой стрелке, если необходимо увеличить зону возврата, и против часовой стрелки, если уставку необходимо уменьшить.
Если при изменении давления контролируемой среды относительно уставки на величину, большую зоны возврата, отсутствует электрический сигнал, необходимо:
— проверить кабельный ввод и жилы кабеля на отсутствие обрыва жил кабеля и надежность контактных соединений, устранить дефекты;
— прочистить отверстие в ниппеле чувствительной системы медной или латунной проволокой.
2. Возможные ошибки при оформлении заказа на реле давления ДРДМ1000 (регулятор-сигнализатор давления)
При заказе датчика-реле давления ДРДМ1000 рекомендуем быть внимательными, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: прессостат, сигнализатор-регулятор давления напора тяги, индикатор, детектор, измерительный преобразователь, манометр, тягомер, напоромер, измеритель, регистратор, пневмореле, пневмосигнализатор, рэле, пневмодатчик, пневморегулятор и т.п. и т.п.
— неправильные обозначения модели и орфографические ошибки: ДРДМ1000, ДР-ДМ-1000ДИ, ДРД-М-1000-ИД, ДРДМ-1ООО, ДДМ-, ДРМ-, ДМ-, МД-, ДМРД-, ДДМР-, ДРМД- и т.п.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: pressure regulator, pressure sensor relay DRDM-1000-DI, pressure switch DRDM-1000-DI, rele davleniya DRDM-1000-DI, LHLV-1000-LB (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на прессостат — регулятор давления ДРДМ1000ДИ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон уставок, потребность в монтажных частях и другом дополнительном оборудовании) и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе в Москве).
Техническая документация на датчик-реле давления ДРДМ-1000-ДИ
см. Карта заказа ДРДМ-1000-ДИ датчик-реле давления (скачать опросный лист).
см. Технические характеристики ДРДМ-1000-ДИ датчик-реле давления (Тех.описание).
см. Руководство по эксплуатации ДРДМ-1000-ДИ датчик-реле давления.
см. Методика поверки ДРДМ-1000-ДИ датчик-реле давления .
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
2. Дополнительное оборудование для датчиков-реле и сигнализаторов давления
Присоединение к процессу (подвод давления на вход прибора):
Монтажная арматура: отборные устройства(ОУ): бобышки, отводы (в т.ч. петлевые Перкинса)
Импульсные трубки (обычно медная трубка D=6,8,10мм под развальцовку (гайка), пайку (ниппель) или с фитингами)).
Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа).
Переходники (сталь, латунь, нерж.), демпферы (гасители пульсаций гидроударов), охладители (радиаторы), разделители мембранные РМ, соединительные рукава модели 55004.
Комплект монтажных (КМЧ) и присоединительных (КПЧ) частей.
На выходе из прибора:
Вторичные приборы и автоматика, имеющие релейные входы (контроллеры, регуляторы и пр).
Клапаны электромагнитные (соленоидные) и запорно-регулирующие КЗР.
Кабель и провода монтажные.
см. подробнее про дополнительное/вспомогательное оборудование ПД
