В данном подразделе представлены емкостные датчики предельного контроля уровня ДКЕ-Т20/-С40/-Т40/-С100/-С150.

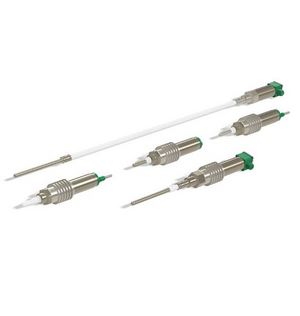

Емкостные датчики предельного контроля уровня жидких и сыпучих веществ ДКЕ используются в автоматизации технологических процессов для управления аварийными сигналами критических уровней (пустой или полный резервуар), а также для управления уставками для заполнения или опорожнения резервуаров.
Основное назначение емкостных датчиков уровня ДКЕ-Т20/-С40/-Т40/-С100/-С150 – это контроль предельного уровня.
Стоимость датчиков-реле уровня ДКЕ зависит от модификации и исполнения, длины чувствительного элемента (20, 40, 100, 150 мм), цен на дополнительное оборудование и других ценообразующих факторов.
Цена датчика уровня ДКЕ-Т20/-С40/-Т40/-С100/-С150 высылается по запросу.*
* — Конкретные условия поставки и цены, как заказать (купить) датчик уровня ДКЕ-Т20/-С40/-Т40/-С100/-С150, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При оптовых заказах цена датчика ДКЕ формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Помимо общепромышленного исполнения, возможно изготовление емкостных датчиков предельного уровня во взрывозащищенном исполнении ДКЕ-Ех, спроектированных с видом взрывозащиты «mb» (герметизация компаундом), для применения в местах, опасность которых обусловлена присутствием взрывоопасных газовых смесей, горючих газов или взрывоопасных пылевых сред.
1. Технические характеристики емкостных датчиков уровня ДКЕ-Т20/-С40/-Т40/-С100/-С150
1.1. Устройство и работа емкостных датчиков уровня ДКЕ-Т20/-С40/-Т40/-С100/-С150
Датчики предельного контроля уровня емкостные ДКЕ предназначены для применения в качестве первичных датчиков в системах управления технологическими
процессами в различных отраслях промышленности.
Датчики ДКЕ разработаны и производятся в соответствии с требованиями ГОСТ IEC 60947-5-2-2012 (ГОСТ Р 50030.5.2-99).
Датчики контроля емкостные ДКЕ реагируют на объект воздействия: жидкие и сыпучие вещества, в которые погружён чувствительный элемент (ЧЭ) датчика. Глубина погружения ЧЭ, при которой происходит переключение коммутационного элемента датчика, зависит от диэлектрической проницаемости вещества, а в случае сыпучего вещества – еще и от его влажности и дисперсности.
Датчик уровня ДКЕ состоит из металлического корпуса, в котором размещена печатная плата с электронными компонентами. Внутренняя полость корпуса залита компаундом. На крышке корпуса расположена индикация, регулировка чувствительности, а также выход кабеля. Кабель ПВС 5х0,35 выводится через комбинированный штуцер, имеющий влагозащитное уплотнение и предназначенный для крепления защиты кабеля. В качестве влагозащитного уплотнения используется полиуретановая втулка или термоусадочная трубка.
Принцип действия датчиков ДКЕ основан на контроле электрической емкости между корпусом датчика и чувствительным элементом, которым является металлический электрод, заключенный во фторопластовую изоляцию.
Датчики ДКЕ не предназначены для использования в качестве средств измерений.
Датчики ДКЕ рассчитаны на непрерывный круглосуточный режим работы.
Датчики ДКЕ имеют в качестве коммутационного элемента встроенное реле, предназначенное для коммутации цепей переменного тока напряжением до 250 В
промышленной частоты 50 или 60 Гц или цепей постоянного тока напряжением до 125 В.
1.2. Основные параметры датчиков уровня ДКЕ
| Параметр (характеристика) датчика уровня ДКЕ |
Значение параметра (характеристики) |
Диапазон напряжений питания:
датчик DC датчик АС/DC |
от 10 до 30 В DC
20-250 В АC или
24-370 В DC |
| Максимальный ток нагрузки |
3А |
| Максимальное коммутируемое напряжение |
250 В АС или 125 В DC |
| Максимальный ток потребления (при включенном реле) |
50 мА |
| Максимальная частота срабатывания |
1 Гц |
| Задержка готовности |
не более 0,3 с |
| Диапазон регулировки чувствительности |
60…120% |
| Рабочий диапазон температур окружающей среды (Тос) |
-25°С…+80°С |
Максимальная температура контролируемого вещества
корпус без радиатора корпус с радиатором |
+80°С
+150°С |
| Давление среды, в которой расположен чувствительный элемент |
не более 10 атм |
Степень защиты по ГОСТ 14254-2015:
корпуса соединительного узла чувствительного элемента |
IP67 IP68 |
| Стандартная длина встроенного кабеля |
2 м |
| Масса с кабелем стандартной длины |
не более 0,4 кг |
1.3. Модели и основные характеристики датчиков уровня ДКЕ-Т20/-С40/-Т40/-С100/-С150
Типоразмеры датчиков ДКЕ отличаются материалом корпуса, резьбой крепления, наличием радиатора, коммутационной функцией (НО – замыкание цепи при появлении объекта воздействия, НЗ – размыкание цепи при появлении объекта воздействия, ИЛИ – два выхода: НО и НЗ), длиной ЧЭ (20, 40, 100, 150 мм).
По напряжению питания датчики ДКЕ выпускаются в двух исполнениях: датчик DC может работать только при постоянном токе напряжением 10-30 В, а датчик АC/DC может работать как при переменном токе напряжением 20-250 В, так и при постоянном токе напряжением 24-370 В
| Модель и исполнение датчика уровня |
Вид корпуса |
Длина чувствительного элемента |
Напряжение и схема выхода |
Выход |
Способ подключения |
Диапазон рабочих напряжений |
| ДКЕ-Т20-200Р-3113-СА |
Корпус ДКЕ |
20 мм |
10-30 В DC PNP |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-Т20-200Р-3123-СА |
Корпус ДКЕ |
20 мм |
10-30 В DC NPN |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-Т20-200С-3113-СА |
Корпус ДКЕ |
20 мм |
10-30 В DC PNP |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т20-200С-3123-СА |
Корпус ДКЕ |
20 мм |
10-30 В DC NPN |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т20-200С-3173-ЛА |
Корпус ДКЕ |
20 мм |
10-30 В DC реле |
Реле НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 5х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т20-200С-3251-ЛА |
Корпус ДКЕ |
20 мм |
220 В АС двухпроводной |
НО замыкающий |
Кабель 2 м со штуцером (ПВС ХЛ 2х0,35 мм²+1х0,35 мм2) |
90-240 В AC |
| ДКЕ-Т20-200С-3252-ЛА |
Корпус ДКЕ |
20 мм |
220 В АС двухпроводной |
НЗ размыкающий |
Кабель 2 м со штуцером (ПВС ХЛ 2х0,35 мм²+1х0,35 мм2) |
90-240 В AC |
| ДКЕ-Т20-200С-3271-ЛА |
Корпус ДКЕ |
20 мм |
220 В АС реле |
Реле НО |
Кабель 2 м со штуцером (ПВС ХЛ 5х0,35 мм2) |
20-250 В АС или 24-370 В DC |
| ДКЕ-Т20-200С-3272-ЛА |
Корпус ДКЕ |
20 мм |
220 В АС реле |
Реле НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 5х0,35 мм2) |
20-250 В АС или 24-370 В DC |
| ДКЕ-Т20-200Р-3113-СА.2 |
Корпус ДКЕ нержавеющий |
20 мм |
10-30 В DC PNP |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-Т20-200Р-3123-СА.2 |
Корпус ДКЕ нержавеющий |
20 мм |
10-30 В DC NPN |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-Т20-200С-3113-СА.2 |
Корпус ДКЕ нержавеющий |
20 мм |
10-30 В DC PNP |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т20-200С-3123-СА.2 |
Корпус ДКЕ нержавеющий |
20 мм |
10-30 В DC NPN |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т20-200С-3173-ЛА.2 |
Корпус ДКЕ нержавеющий |
20 мм |
10-30 В DC реле |
Реле НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 5х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т20-200С-3251-ЛА.2 |
Корпус ДКЕ нержавеющий |
20 мм |
220 В АС двухпроводной |
НО замыкающий |
Кабель 2 м со штуцером (ПВС ХЛ 2х0,35 мм²+1х0,35 мм2) |
90-240 В AC |
| ДКЕ-Т20-200С-3252-ЛА.2 |
Корпус ДКЕ нержавеющий |
20 мм |
220 В АС двухпроводной |
НЗ размыкающий |
Кабель 2 м со штуцером (ПВС ХЛ 2х0,35 мм²+1х0,35 мм2) |
90-240 В AC |
| ДКЕ-Т20-200С-3271-ЛА.2 |
Корпус ДКЕ нержавеющий |
20 мм |
220 В АС реле |
Реле НО |
Кабель 2 м со штуцером (ПВС ХЛ 5х0,35 мм2) |
20-250 В АС или 24-370 В DC |
| ДКЕ-Т20-200С-3272-ЛА.2 |
Корпус ДКЕ нержавеющий |
20 мм |
220 В АС реле |
Реле НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 5х0,35 мм2) |
20-250 В АС или 24-370 В DC |
| ДКЕ-С40-200Р-3113-СА |
Корпус ДКЕ |
40 мм |
10-30 В DC PNP |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-С40-200Р-3123-СА |
Корпус ДКЕ |
40 мм |
10-30 В DC NPN |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-С40-200С-3113-СА |
Корпус ДКЕ |
40 мм |
10-30 В DC PNP |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-С40-200С-3123-СА |
Корпус ДКЕ |
40 мм |
10-30 В DC NPN |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т40-200Р-3113-СА |
Корпус ДКЕ |
40 мм |
10-30 В DC PNP |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-Т40-200Р-3123-СА |
Корпус ДКЕ |
40 мм |
10-30 В DC NPN |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-Т40-200С-3113-СА |
Корпус ДКЕ |
40 мм |
10-30 В DC PNP |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т40-200С-3123-СА |
Корпус ДКЕ |
40 мм |
10-30 В DC NPN |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т40-200С-3173-ЛА |
Корпус ДКЕ |
40 мм |
10-30 В DC реле |
Реле НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 5х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т40-200С-3251-ЛА |
Корпус ДКЕ |
40 мм |
220 В АС двухпроводной |
НО замыкающий |
Кабель 2 м со штуцером (ПВС ХЛ 2х0,35 мм²+1х0,35 мм2) |
90-240 В AC |
| ДКЕ-Т40-200С-3252-ЛА |
Корпус ДКЕ |
40 мм |
220 В АС двухпроводной |
НЗ размыкающий |
Кабель 2 м со штуцером (ПВС ХЛ 2х0,35 мм²+1х0,35 мм2) |
90-240 В AC |
| ДКЕ-Т40-200С-3271-ЛА |
Корпус ДКЕ |
40 мм |
220 В АС реле |
Реле НО |
Кабель 2 м со штуцером (ПВС ХЛ 5х0,35 мм2) |
20-250 В АС или 24-370 В DC |
| ДКЕ-Т40-200С-3272-ЛА |
Корпус ДКЕ |
40 мм |
220 В АС реле |
Реле НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 5х0,35 мм2) |
20-250 В АС или 24-370 В DC |
| ДКЕ-С40-200Р-3113-СА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
10-30 В DC PNP |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-С40-200Р-3123-СА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
10-30 В DC NPN |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-С40-200С-3113-СА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
10-30 В DC PNP |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-С40-200С-3123-СА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
10-30 В DC NPN |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т40-200Р-3113-СА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
10-30 В DC PNP |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-Т40-200Р-3123-СА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
10-30 В DC NPN |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-Т40-200С-3113-СА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
10-30 В DC PNP |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т40-200С-3123-СА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
10-30 В DC NPN |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т40-200С-3173-ЛА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
10-30 В DC реле |
Реле НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 5х0,35 мм2) |
10-30 В DC |
| ДКЕ-Т40-200С-3251-ЛА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
220 В АС двухпроводной |
НО замыкающий |
Кабель 2 м со штуцером (ПВС ХЛ 2х0,35 мм²+1х0,35 мм2) |
90-240 В AC |
| ДКЕ-Т40-200С-3252-ЛА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
220 В АС двухпроводной |
НЗ размыкающий |
Кабель 2 м со штуцером (ПВС ХЛ 2х0,35 мм²+1х0,35 мм2) |
90-240 В AC |
| ДКЕ-Т40-200С-3271-ЛА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
220 В АС реле |
Реле НО |
Кабель 2 м со штуцером (ПВС ХЛ 5х0,35 мм2) |
20-250 В АС или 24-370 В DC |
| ДКЕ-Т40-200С-3272-ЛА.2 |
Корпус ДКЕ нержавеющий |
40 мм |
220 В АС реле |
Реле НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 5х0,35 мм2) |
20-250 В АС или 24-370 В DC |
| ДКЕ-С100-200Р-3113-СА |
Корпус ДКЕ |
100 мм |
10-30 В DC PNP |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-С100-200Р-3123-СА |
Корпус ДКЕ |
100 мм |
10-30 В DC NPN |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-С100-200С-3113-СА |
Корпус ДКЕ |
100 мм |
10-30 В DC PNP |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-С100-200С-3123-СА |
Корпус ДКЕ |
100 мм |
10-30 В DC NPN |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-С100-200Р-3113-СА.2 |
Корпус ДКЕ нержавеющий |
100 мм |
10-30 В DC PNP |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-С100-200Р-3123-СА.2 |
Корпус ДКЕ нержавеющий |
100 мм |
10-30 В DC NPN |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-С100-200С-3113-СА.2 |
Корпус ДКЕ нержавеющий |
100 мм |
10-30 В DC PNP |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-С100-200С-3123-СА.2 |
Корпус ДКЕ нержавеющий |
100 мм |
10-30 В DC NPN |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-С150-300Р-3113-СА |
Корпус ДКЕ |
150 мм |
10-30 В DC PNP |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-С150-300Р-3113-СА.6 |
Корпус ДКЕ |
150 мм |
10-30 В DC PNP |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-С150-300Р-3123-СА |
Корпус ДКЕ |
150 мм |
10-30 В DC NPN |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-С150-300Р-3123-СА.6 |
Корпус ДКЕ |
150 мм |
10-30 В DC NPN |
НО и НЗ |
разъем М12 |
10-30 В DC |
| ДКЕ-С150-300С-3113-СА |
Корпус ДКЕ |
150 мм |
10-30 В DC PNP |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-С150-300С-3113-СА.6 |
Корпус ДКЕ |
150 мм |
10-30 В DC PNP |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-С150-300С-3123-СА |
Корпус ДКЕ |
150 мм |
10-30 В DC PNP |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
| ДКЕ-С150-300С-3123-СА.6 |
Корпус ДКЕ |
150 мм |
10-30 В DC PNP |
НО и НЗ |
Кабель 2 м со штуцером (ПВС ХЛ 4х0,35 мм2) |
10-30 В DC |
2. Возможные ошибки при оформлении заказа на емкостные датчики-реле уровня ДКЕ-Т20/-С40/-Т40/-С100/-С150 (регуляторы)
При заказе емкостных датчиков-реле уровня ДКЕ-Т20/-С40/-Т40/-С100/-С150 (регуляторов — сигнализаторов уровня жидкостей и сыпучих материалов) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: емкостной измеритель преобразователь уровня, уровнеизмеритель, регулятор уровня, уровнемер, расходомер, детектор, индикатор, регистратор. сигнализатор уровня, анализатор, сенсор и т.п.
— неправильные обозначения модели: ДКЕ-Т-20, ДКЕ-Т-40, ДКЕ-С-100, ДКЕ-С-40, ДКЕ-С-150, ДКЭ, ДУЕ, ДУЭ и другие варианты.
— ошибки написания связанные с переводом, транслитерацией или раскладкой клавиатуры, например: level gauge, capacitive level control sensors DKE-T20/-S40/-T40/-S100/-S150, datchiki kontrolya predelnogo urovnya dke, LRT (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на уровнемер ДКЭ, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (необходимость и маркировку взрывозащиты, код выходного сигнала, параметры измеряемой и окружающей среды и т.п) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на датчик уровня емкостной ДКЕ:
см. Карта заказа ДКЕ датчик контроля предельного уровня емкостной (опросный лист).
см. Технические характеристики ДКЕ датчик-реле предельного уровня (Тех.описание).
см. Руководство по эксплуатации ДКЕ реле уровня.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) датчика уровня, технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Copyright © ТЕПЛОПРИБОР.рф 2015-2025, все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.-ПОМ, соавтор Ском.
ГК Теплоприбор — производство и продажа КИПиА: Приборы измерения и контроля уровня / Преобразователи уровня / Емкостные преобразователи и сигнализаторы уровня, с токовым, релейным и цифровым выходами (опц.) / ДКЕ, ДУ311, NivoCap-CTR-220-2, NivoCap-CT/CB/CH/CP, СУ-100,ИСУ-2000И, ИСУ100МИ, ИСУ-100И, ПУМА100 и др.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) датчик-реле уровня ДКЕ-Т20/-С40/-Т40/-С100/-С150 по цене производителя, проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы измерения и контроля уровня.
Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.
Вернуться в начало страницы.
