В данном подразделе представлен блок концевых выключателей для пневмопривода (БКВ) APL-210N (датчик конечных положений).

Блоки концевых выключателей (БКВ) APL-210N предназначены для обеспечения надежным управлением пневмоприводами, получения визуального и электрического сигнала о положении пневмопривода (закрыто-открыто).

Блоки концевых выключателей (БКВ) APL-210N выпускаются во влаго- и пылезащищенном исполнении.

Прочная конструкция и высокое качество применяемых материалов, используемых при изготовлении БКВ APL-210N обеспечивают длительный срок службы и расширенный диапазон предельных значений переключения.

Стоимость блока концевых выключателей APL-210N зависит от исполнения по взрывозащите (возможно общепромышленное и взрывозащищенное Ех-исполнение БКВ АПЛ-210Н), цен на дополнительное оборудование, общего объема заказа и других ценообразующих факторов.
Цена блока концевых выключателей APL-210N высылается по запросу.*
*- Конкретные условия поставки и цены, как заказать (купить) блок концевых выключателей APL-210N, а также наличие БКВ APL-210N на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

1. Технические характеристики блока концевых выключателей APL-210N

1.1. Основные параметры блока концевых выключателей APL-210N:

— Корпус: всепогодный IP67/NEMA4&4X.

— Кабельный ввод: 2х NPT1/2.

— Температура окружающей среды: -40С ~ 80С.

— Количество клемных колодок: 8 шт (0.08-2.5 мм.кв. ).

— Индикация положения: 0 ~ 90 (90 начальное положение), закрыто-красный, открыто-желтый.

— Выключатели: 2х механических выключателя, 2х датчика приближения.

— Окраска: порошковое покрытие черного цвета.

1.2. Особенности и преимущества конструкции БКВ APL-210N:

— Всепогодный алюминиевый литой корпус с порошковым покрытием.

— Класс защиты стандартного исполнения IP67/NEMA4&4х.

— Простая, прочная и компактная конструкция.

— Цветовая сигнализация положений открыто-закрыто.

— Болты на визуальном индикаторе положения, что позволяет легко перенастроить визуальный индикатор.

— Безосколочный купол из поликарбоната.

— Нет необходимости регулировки в процессе первоначальной установки.

— Легкая установка без специального инструмента.

— Возможность подключения двух кабельных вводов (2×1/2 NPT(стандартно) M20, PG13.5, PF1/2, PT 1/2(опция)), что исключает ошибки при подключении.

— Невыпадающие болты крышки.

— Стандартный вал из нержавеющей стали (NAMUR) БКВ для коммутации с валом пневмопривода.

— Невыпадающие болты крышки.

— Легкий кронштейн для установки на пневмопривод (NAMUR).

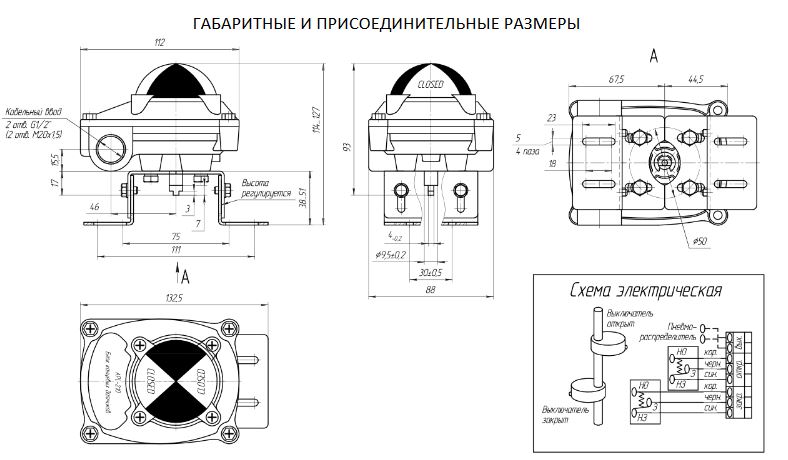

1.3. Габаритные и монтажно-присоединительные размеры БКВ APL-210N

2. Возможные ошибки при оформлении заказа на БКВ APL-210-N (блок конечных микровыключателей для пневматических приводов)

Рекомендуем быть внимательными при оформлении заказа на БКВ APL210-N (блок концевых переключателей), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: блоки конечных микровыключателей для пневмоприводов, датчик положения для приводов, блок концевиков конечных выключателей пневмопривода пневматического привода исполнительного механизма, электропневматический позиционер ЭПП, пневматический позиционер ПП, электропозиционер, устройство контроля управления, прибор контроля пневматический, контроллер привода пневмопривода, реле, рэле. командный прибор, электропривод, регулирующий клапан, конечный выключатель и т.п.
— неправильные обозначения и запись марки и модели: APL210-N, APL210N, APL-210-N, ALP-210H, АЛП-210-Н, АПЛ210 и т.д.;
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: Limit switch block for pneumatic drive APL-210N, blok koncevyh vyklyuchatelej dlya pnevmoprivoda bkv apl-210n, ФЗД-210Т (в Ru-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на блок концевых переключателей APL21O-N (датчик конечных положений, блок концевиков пневматического привода), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру, по наилучшему соотношению Цена-Качество-Срок изготовления (наличие на складе).

Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).

Техническая документация на блок концевых выключателей для пневмопривода (БКВ) APL-210N:
см. Карта заказа APL-210N блок концевых выключателей для пневмопривода (скачать опросный лист).
см. Технические характеристики APL-210N блок концевых выключателей для пневмопривода (Тех.описание).
см. Руководство по эксплуатации APL-210N блок концевых выключателей для пневмо-привода.
см. Методика поверки APL-210-N БКВ для пневматического привода.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) , сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
