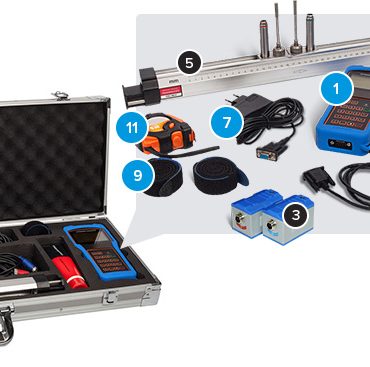

В данном разделе представлены Счетчики-Расходомеры УльтраЗвуковые (акустические), далее сокращенно — РУЗ:
Ультразвуковой расходомер – это устройство (прибор), принцип действия которого состоит в использовании акустических эффектов, возникающих при перемещении вещества, расход которого требуется вычислить. Неоспоримые достоинства ультразвуковых расходомеров: малое или почти полное отсутствие гидравлического сопротивления, надежность (т.к. нет подвижных трущихся механических элементов), относительно высокие точность, быстродействие и помехозащищённость, которые и оправдывают их широкое распространение в различных отраслях промышленности, энергетики и жилищно-коммунального хозяйства (ЖКХ).
Принцип действия ультразвуковых (акустических) расходомеров основан на измерении разницы во времени прохождения сигнала. При этом два ультразвуковых датчика (сенсора), расположенные по диагонали напротив друг друга на одной оси, функционируют попеременно как излучатель и как приёмник. Таким образом, акустический сигнал, поочередно генерируемый обоими сенсорами, ускоряется, когда направлен по потоку, и замедляется, когда направлен против потока жидкости. Разница во времени, возникающая вследствие прохождения сигнала по измерительному каналу в обоих направлениях, прямо пропорциональна средней скорости потока, на основании которой можно затем рассчитать объёмный расход (в условно несжимаемой жидкости, как произведение скорости потока на площадь поперечного сечения трубопровода). А использование нескольких акустических каналов позволяет компенсировать искажения профиля эпюры скорости потока.
Подробнее об ультразвуковых преобразователях расхода, их видах, принципах действия, конструктивных исполнениях, а также о технических характеристиках, принципах выбора (как правильно выбрать, заказать, недорого купить), областях применения, о ценах (см. прайс-лист), наличию на складе или сроках изготовления счетчиков-расходомеров см. ниже.
Дополнительная информация об ультразвуковых преобразователях расхода (счетчиках-расходомерах)
КМЧ и дополнительное оборудование к ультразвуковым расходомерам (счетчикам воды)
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбираются в зависимости от типа счетчика-расходомера:
— квартирные счетчики (бытовые/индивидуальные Ду15, Ду20);
— домовые счетчики (общедомовые Ду25,32,40,40);
— промышленные (Ду свыше 50мм);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Общедомовые и промышленные счетчики-расходомеры могут иметь достаточно сложную и разнообразную комплектацию:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-250мм для резьбового (муфтового), фланцевого или присоединения типа «Сэндвич»(межфланцевого).
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев («КОФ» по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элементы трубопровода и приварные детали.
— Проставки (габаритные имитаторы, монтажные вставки).
— Уплотнения и крепеж (прокладки, болты (шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич» (узлы учета холодного (УУХВС) и горячего (УУГВС) водоснабжения, в состав которых входят приборы, прямые участки, КМЧ, шаровые краны и пр.).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники;
— Шкафы монтажные приборные;
— КИПиА: вычислители, манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки (источники) питания, блоки управления;
— Оборудование и системы для диспетчеризации.
Переферийные устройства сбора и передачи данных: модули (M-Bas, импульсный и др.), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), индикаторы, регистраторы, архиваторы, вычислители и прочее оборудование.
Кабель (электропитания и связи (сигнальный).
Общие рекомендации по размещению, монтажу и работе ультразвуковых и других счетчиков-расходомеров (водосчётчиков)
Счетчики-расходомеры обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с положительной температурой окружающей среды Тос (воздуха) обычно от 0 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специальных исполнений: для отрицательных температур или «затапливаемого» исполнения для преобразователей расхода с кодом пыле-водозащиты IP68).
При монтаже ультразвукового счетчика-расходомера должны быть соблюдены следующие обязательные условия:
а) Преобразователь расхода (далее Прибор) рекомендуется монтировать только на горизонтальном участке трубопровода.
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен жидкостью (монтаж в напорный трубопровод);
Длины прямого участка до и после счетчика-расходомера
в) Требования к прямолинейным участкам для ультразвукового счетчика-расходмера:
При установке прибора после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед водосчетчиком, необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной от 2 до 5Ду (в зависимости от вида предшествующего ему гидросопротивления — см. рисунок (конфузор, задвижка, отвод, фильтр, грязевик, клапан, насос и т.п.)), а за прибором — не менее 2Ду (где Ду — условный диаметр трубопровода). Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность измерений.
г) На случай ремонта или замены расходомера-счетчика воды перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также дренажи/спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед прибором, но после запорной арматуры вне зоны прямолинейного участка трубопровода, а также после счетчика при установке его на обратном трубопроводе ГВС или ТС (теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка ультразвукового расходомера на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электромагнитное поле (например, силовых трансформаторов и кабелей), а также размещение прибора в зоне действия постоянных магнитов или попадание трубопровода под напряжение.
Разрешительная и техническая документация
По заявке потребителя могут быть высланы следующие документы: карта (форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Паспорт, техническое описание и руководство по эксплуатации счетчика-расходомера содержат следующие основные сведения:
— Общие сведения об изделии: назначение, описание и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление и потери давления, температура измеряемой и окружающей среды, Ду, расходы (минимальный, переходный, номинальный, максимальный), пределы допускаемой относительной погрешности (метрологический класс), монтажная длина и пр.
— Устройство и принцип действия.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Условия хранения и транспортирования.
— Гарантии изготовителя, сведения о рекламациях.
— Сведения о приемке и поверке, сведения о периодической поверке.
— Масса, габаритные и присоединительные размеры.
— Комплектность, дополнительное оборудование, запчасти и принадлежности.
Общие определения, сведения и понятия об ультразвуковых (акустических) расходомерах
Акустические волны (звуковые волны) — это возмущения упругой материальной среды (газообразной, жидкой или твёрдой), распространяющиеся в пространстве. Акустическими возмущениями являются локальные отклонения плотности и давления в среде от равновесных значений, смещения частиц среды от положения равновесия. Эти изменения состояния среды, передающиеся от одних частиц вещества к другим, характеризуют звуковое поле. В акустических волнах осуществляется перенос энергии и количества движения без переноса самого вещества.
В газообразных и жидких средах, обладающих объёмной упругостью, могут распространяться только продольные акустические волны, в которых смещения частиц совпадают по направлению с распространением волны.
Ультразвуковой преобразователь расхода (УПР), или просто расходомер – это устройство (прибор), принцип действия которого состоит в использовании акустических эффектов, возникающих при перемещении вещества, расход которого требуется вычислить. Неоспоримые достоинства ультразвуковых расходомеров: малое или почти полное отсутствие гидравлического сопротивления, надежность (т.к. нет подвижных трущихся механических элементов), относительно высокие точность, быстродействие и помехозащищённость, которые и оправдывают их широкое распространение в различных отраслях промышленности, энергетики и жилищно-коммунального хозяйства (ЖКХ).
Существуют три основные методики определения расхода жидкости при помощи ультразвука:
— время-импульсный метод (метод фазового сдвига),
— доплеровский метод (основан на эффекте Доплера — изменение частоты и, соответственно, длины волны излучения, воспринимаемое наблюдателем/приёмником, вследствие движения источника излучения и/или движения самого наблюдателя/приёмника),
— метод сноса ультразвукового сигнала (корреляционный).
Принцип действия ультразвуковых (акустических) расходомеров основан на измерении разницы во времени прохождения сигнала. При этом два ультразвуковых датчика (сенсора), расположенные по диагонали напротив друг друга на одной оси, функционируют попеременно как излучатель и как приёмник. Таким образом, акустический сигнал, поочередно генерируемый обоими сенсорами, ускоряется, когда направлен по потоку, и замедляется, когда направлен против потока жидкости. Разница во времени, возникающая вследствие прохождения сигнала по измерительному каналу в обоих направлениях, прямо пропорциональна средней скорости потока, на основании которой можно затем рассчитать объёмный расход (в условно несжимаемой жидкости, как произведение скорости потока на площадь поперечного сечения трубопровода). А использование нескольких акустических каналов позволяет компенсировать искажения профиля эпюры скорости потока.
