3.1.1.5. Преобразователи давления c цифровым выходом (RS, HART-протокол)

Цифровые (микропроцессорные) многодиапазонные датчики давления — это электрические измерительные преобразователи давления с нормативными метрологическими характеристиками (класс точности 0,5; 0,25; 0,15%), служащие для преобразования давления (избыточного, абсолютного, дифференциального) и разряжения в унифицированный выходной электрический токовый сигнал /4-20мА и модулированный цифровой выходной сигнал (протокол, интерфейс — RS232, RS485. USB).

HART-протокол (англ. Highway Addressable Remote Transducer Protocol) — цифровой промышленный протокол передачи данных, попытка внедрить информационные технологии на уровень полевых устройств.
Модулированный цифровой сигнал, позволяющий получить информацию о состоянии датчика или осуществить его настройку, накладывается на токовую несущую аналоговой токовой петли уровня 4—20мА. Таким образом, питание датчика, снятие его первичных показаний и вторичной информации осуществляется всего по двум проводам.

Специальное предложение:
Малогабаритные аналоговые датчики давления — цена от 2200 рублей
(цена указана на базовое исполнение без НДС, см. подробнее).

Подробнее о микропроцессорных многопредельных датчиках/преобразователях давления с цифровым выходом (интерфейс RS, HART-протокол), их видах, принципах действия, конструктивных исполнениях, а также о технических характеристиках, особенностях выбора (как правильно выбрать, заказать, купить ПД), комплектации, областях применения, о ценах (см. прайс-лист на датчики давления), наличию на складе или сроках изготовления см. ниже.

    датчик давления ТРИД

    ТРИД-РА, -РИ, -РИР, -ДД — до 3хпределов изм., -0,1-100МПа, кл.т. 0,1-1%, выход мА, В, RS485, Тис -50°С+125°С, взрывозащита -0ExiaIICT5X, IP54-IP65, модели -РА, -РИ, -РИР, -ДД

    Сапфир-22-МПС

    Преобразователь (датчик) давления Сапфир-22-МПС микропроцессорный многопредельный — 8 диапазонов от 0,1кПа до 100МПа, кл.т. 0,2-0,5%, выход 0-5/4-20мА+HART-протокол, Тис -40+80С, возможно взрывозащищенное исп.-Exi/Exd-Вн, IP54.
    Есть модели для измерения любого вида давления: ДД ДИ ДА ДВ ДИВ ДГ. Сапфир-22МПС- аналог Метран-150, АИР-20/30 и др.
    Цена от 15000р руб., срок изготовления 20-25 раб. дней, в наличии только ДИ-2150.

    ЭнИ-100 преобразователи (датчики) давления

    Преобразователь давления ЭнИ-100; выход 4-20 мА, HART; ДИ от 0,6 до 6,0 МПа; ДА,ДИ,ДВ,ДИВ,ДГ,ДД; погрешность 0,25-1,0%; защита «искробезопасная электрическая цепь 0ЕхiaIICT5X, 1ЕхibIICT5X, 1ExdIIBT4/H2Х.

    Сапфир-22ЕМ датчик давления

    Интеллектуальный датчик Сапфир-22ЕМ выход 4…20 (20…4) мА по 2 или 0…5 (5…0) мА по 4-проводной схеме, HART; ДА,ДИ,ДИ,ДИВ,ДД,ДГ; ДИ -0,16 кПа…60 МПа; погрешность — ±0,15%; ±0,25%; ±0,5%; защита IP65.

    ЭЛЕМЕР-100 преобразователь давления

    Микропроцессорный преобразователь ЭЛЕМЕР-100; ДИ 0,04 кПа…100 МПа; выход 0…5 мА; 0…20 мА; 4…20 мА; НАRT; Modbus RTU; погрешность от ±0,15 %; защита IP65, IP54, общепромышленное, Ех (ЕхiaIIСТ5 Х, ЕхibIIСТ5 Х), Ехd (1ExdsIIBT4/H2Х, 1ExdIIСT6 X), кислородное

    Датчики ЭЛЕМЕР-АИР-30

    Интеллектуальный преобразователь ЭЛЕМЕР-АИР-30; ДИ от 0,04 кПа до 60 МПа; выход 4…20 мА или 4…20/0…5 мA, HART; погрешность от ±0,1%; защита  IP65, IP67, общепромышленное, Ex (ExiaIICT6 X), Exd (1ЕхdIIСТ6), кислородное, атомное (повышенной надежности).

    АИР-10H, АИР-10SH датчики давления

    Преобразователи давления АИР-10H, АИР-10SH микропроцессорные 8-диапазонные; выход 4…20 мА, HART; (ДА,ДИ,ДВ,ДИВ,ДГ); ДИ 0,4 кПа…60 МПа; защита IP65, общепромышленное, Ех (ExiaIICT6 X), Ехd (1ExdIICT6); сталь 316L.

    Преобразователи давления АИР-20/М2

    Преобразователи давления АИР-20/М2-Н, АИР-20/М2-MB микропроцессорные многопредельные; выход 0…5 мА или 4…20 мА или 0…5/4…20 мА, HART; (ДА,ДИ,ДВ,ДИВ,ДД,ДГ); ДИ 0,16 кПа…60 МПа; погрешность от ±0,1 %; защита IP65, IP54, общепромышленное, «Exd» (1ExdIICT6), кислородное; сталь 316L.

    Сапфир-22МП-ВН преобразователь давления

    Преобразователь давления Сапфир-22МП-ВН микропроцессорный с HART и Modbus протоколом; (ДА,ДИ,ДВ,ДИВ,ДД,ДГ); выход 0…5 (5…0); 0…20 (20…0); 4…20 (20…4); ДИ 0,16кПа, 100МПа; погрешность 0,1; 0,15; 0,2%; защита Вн, Ex, K.

    Метран-100 датчики давления

    Преобразователь давления МЕТРАН-100 интеллектуальный (ДИ,ДА,ДВ,ДИВ,ДД,ДГ); перенастройка диапазонов до 25:1; ДИ от 0,04 кПа до 100 МПа; выход 4-20мА, HART; погрешность до ±0,1% ; взрывозащита Ех, Вн.

    Датчик давления Метран-150

    Многопредельный (перенастройка диапазонов до 50:1) интеллектуальный датчик Метран-150 избыточного-TG/CG, абсолютного-TA, дифференциального-CD давления. Исп. фланцевое-С и штуцерное-Т, взрывозащита -Exi/Exd, IP66. ДИ 0-0,025кПа…60МПа, погрешность до ±0,075% (штатно 0,1, 0,25, 0,5%), выходной сигнал: 0-5/4-20мА с HART протоколом, ЖКИ с поворотом на 90°, Нержавеющая сталь 316. ШМВ

    Датчики давления Метран-75

    Преобразователь давления МЕТРАН-75 интеллектуальный; выход 4-20мА с HART протоколом; выход от 10,3 кПа до 25 МПа; погрешность ±0,1, 0,2, 0,5%; Тос от -51 до 85°С.

    АМ-2000 датчики давления

    Преобразователь давления интеллектуальный АМ-2000; ДИ от 0.1кПа до 41,3МПа. выход 4-20 мА, HART; ДИ от 0.1кПа до 41,3МПа; погрешность ±0,15% и ±0,25%; защита IP66, 1ExdIIT5/T6Х или 0ExiaIIT5/Т6Х.

    ПД200-ДИ датчики давления

    Преобразователь избыточного давления ПД200-ДИ; выход 4…20 мА и HART-протокол; ДИ 0,004 до 7 МПа; погрешность 0,1%; защита IP65, EXD; Тос -20 (-40*)…70 °С.

    ПД200-ДД преобразователь

    Преобразователь дифференциального давления ПД200-ДД общепромышленный; защита IP65, EXD; выход 4…20 мА и HART-протокол; ДИ от ± 60,0 Па до ± 0,6 МПа; погрешность 0,1%; Тос -20 (-40*)…70 °С.

    ДМ5007-3151 датчик давления

    Преобразователь давления интеллектуальный ДМ5007-3151; (ДИ,ДА,ДВ,ДИВ,ДД); выход 4-20мА с HART протоколом; защита 1ExdIICT5X, 0ExiaIICT5X; ДИ от 6,3 кПа до 40 МПа; погрешность ±0,075; 0,05; 0,1; 0,15; 0,25%; Тос от -40 до +85 °С; взрывозащита ОЕхiaIICT5X.

    Датчик давления DMD 331-A-S-G-X

    Датчики давления высокоточные интеллектуальные DMD 331-A-S с HART-протоколом; перенастройка диапазона до 1:120; погрешность 0.075% ; ДИ: 0.01, 0.05, 0.5, 2.5, 25, 250, 400 бар; Тос -40…+85°C; взрывозащита 0ExiaIICT4 / 1ExdIICT6.

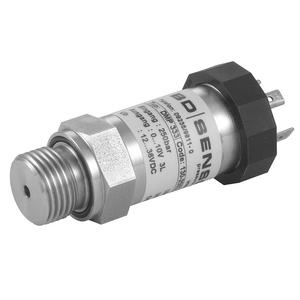

    HMP 331 датчик давления

    Преобразователь давления интеллектуальный HMP 331 микропроцессорный 16 разрядный аналого-цифровой; ДИ: 0…0,4 до 0…600 бар, выход 4…20 мА + HART; индивидуальная настройка диапазона; Тос -40…+80°C, IP 65-68, IP67, 0ExiaIICT4, 1ExdIICT5; погрешность 0.1% / год; Тос -40…+80°C; сталь 316L.

    Датчики давления 415 М

    Давление является наиболее часто контролируемым параметром в различных отраслях техники, поэтому разнообразие необходимых датчиков давления велико. Наиболее массовыми являются датчики давления 415М, рассчитанные на широкий круг потребителей, имеющие более 100 моделей, охватывающие практически все виды и диапазоны измеряемых давлений. Модели датчиков давления 415: 415 ДИ, 415 ДА, 415 ДВ, 415 ДИВ, 415 ДД, 415 ДГ […]

    высокоточный, НАRT, Modbus, 4…20 мА, ДИ: от 0…0,0125 до 0…250 бар, Кл.т. 0,075%, Тис -40…+100°С, Тос -40…+85°С, Exia, Exd, IP 65-68, функция самодиагностики, долговременная стабильность: +0.2%ВПИ/год, прочная виброустойчивая конструкция, поворотный корпус и дисплей

    высокоточный датчик для измерения давления, перепада давления, уровня жидкости, расхода, многопредельный, ДИ: многодиапазонный 0,03-1,5 / 0,075-7,5 / 413,7-41370 кПа, кл.т. ±0,075%-±0,1%, Тос -30…+60°С, Тис max +80/+130°С, универсальный, с различными единицами измерения, нержавеющая сталь

    комбинированный Сапфир-22МР-ДДИ-ДДА

    Сапфир-22МР-ДДИ,-ДДА преобразователи давления микропроцессорные комбинированные конструктивно совмещают датчик избыточного или абсолютного давления с датчиком разности (перепада), что позволяет вести контроль уровня или расхода с учетом изменения плотности.

    высокоинтеллектуальный преобразователь, ДИ: абсолютного давления: 1 кПа…16 МПа, избыточного давления: 0,025 кПа…60 МПа, перегрузка до 1500% ВПИ, 2 типа реле: электромагнитные (двустабильные) и оптореле, выходной сигнал: 4…20; 0…5; 4…20 / 0…5 мА (по выбору); 0,8…3,2; 0,5…4,5; 1…5 В; НАRT, FOUNDATION fieldbus, Кл. т. ±0,075%, IP65, IP67, Тос -55…+80°С, вращение индикатора дискретное с шагом 90°, 180°, 270°, ЖКИ цифро-графический; исполнения: Ех (0ExiallВT6 X), Exd (1ExdIICT6 X), «Exdia» (1ExdiaIICT6 Gb X), А, К; ~250 В x 80 мА

    одноканальные, с цифровым сигналом по бинарному протоколу MVU ASCII для АИР-10 U, ДИ: абсолютное давление 40 кПа…2,5 МПа, избыточное давление 4 кПа…100 МПа, избыточное давление-разрежение ±50 кПа…(-0,1…+2,4) МПа, перегрузка до 500% ВПИ, Тос max -60…+70°C, кл.т. ±0,15-0,5%, IP65, исполнения: общепромышленное, Ex, Exd

    с выходным сигналом по напряжению, ДИ: абсолютное давление 40 кПа…2,5 МПа, избыточное давление 4 кПа…100 МПа, избыточное давление-разрежение ±50 кПа…(-0,1…+2,4) МПа, перегрузка до 500% ВПИ, Тос max -60…+70°C, кл.т. ±0,2-0,3-0,5%, IP65, исполнения: общепромышленное, Ex, Exd

    ЭЛЕМЕР-100 преобразователь давления

    Сравнительная таблица датчиков давления:
    Аналоговые датчики давления АИР-10L и микропроцессорные АИР-10U,-10P,-10H,-10SH; АИР-20/М2-Н, -20/М2-МВ;
    Микропроцессорные многопредельные датчики давления ЭЛЕМЕР-100, САПФИР-22ЕМ, ЭЛЕМЕР-АИР-30М, ЭЛЕМЕР-АИР-30.

    Датчики давления ИД-И, ИД-А, ИД-В

    Датчики давления ИД-И(-А,-В,-Р) — это измерительные преобразователи давления (измеритель давления – ИД), предназначенные для преобразования значений разрежения (ИД-И), абсолютного (ИД-А), гидростатического (ИД-Г), дифференциального — разности/перепада давления (ИД-Р), газов и жидкостей в унифицированный электрический выходной сигнал 4-20мА, который может быть совмещен с цифровым кодом – протоколом HART (для исполнения ИД-ЦС). Датчики давления ИД-И(-А,-В,-Р) применяются для автоматизации и контроля […]

    Датчики давления ИД-И, ИД-А, ИД-В

    датчики давления ИД-И, ИД-А, ИД-В — одно- и многопредельные преобразователи избыточного, абсолютного и вакуумметрического давления (разрежения), модификации АЦ/ЦС, пределы измерения давления от 40кПа до 60МПа, класс точности 1; 0,5; 0,25; 0,1 %, унифицированный токовый выход 4-20мА, HART-протокол (у модификации ЦС), температура окружающей среды Тос -50+80°С, взрывозащита -Exi/Exd.

    Датчик разности/перепада давления ИД-Р

    датчики разности давлений ИД-Р — преобразователи дифференциального/перепада давления, модификации АЦ/ЦС, пределы измерения давления от 0,0063 до 16МПа, класс точности 1; 0,5; 0,25; 0,1 %, унифицированный токовый выход 4-20мА, HART-протокол (у микропроцессорной модификации ЦС), температура окружающей среды Тос -50+80°С, взрывозащита -Exi/Exd.

    Датчик-преобразователь давления ПД.01 с M-Bus.

    Датчик давления воды проводной ПД.01 M-Bus; Тис -30…+100 °С; Тос -30…+60 °С; давление 1,6 мПа; интерфейс M-Bus; защита IP68.

    Электронный тягонапоромер Ф1791

    Электронный тягонапоромер многопредельный Ф1791; выход от 4 до 20 мА; два реле, интерфейс RS485 (протокол обмена – Modbus RTU); Тис от –20 до +50 ºС; Тос от 0 до плюс 50 ºС; защита IP65; пит 220 В или 24 В.

    Датчик давления XACT i

    Датчик давления XACT i — для жидкостей и газов, в т.ч. пищевых, агрессивных и кислорода, многопредельный,  диапазон измерения 0…40 бар, класс точности 0,10 %, аналоговый выход 4…20мА, HART-протокол, RS-485, ЖК-дисплей, корпус шарообразный из нержавейки, или полевой алюминиевый, кремниевый сенсор, механическое присоединение VARIVENT/M20x1.5/G½»/G¾»/G1″/G1½»/фланецDN25-DN80)//DIN 11851/Clamp/PASVE 1″,  температура окружающей среды  Тос от -40 до +80 °С, температура измеряемой среды Тис -40 до +300 °С (с разделителем), Exia (особовзрывобезопасное исполнение), IP67.

    Датчик давления XACT CI

    Датчик давления XACT CI (x|act ci) —емкостного типа, для жидкостей и газов, в т.ч.пищевых, вязких, агрессивных и кислорода, многопредельный,  диапазон измерения давления 0…20 бар, класс точности 0,20 %, аналоговый выход 4…20мА, HART, ЖК-дисплей, корпус шарообразный из нержавейки, или полевой алюминиевый, керамический емкостной сенсор, механическое присоединение VARIVENT/M20x1.5/G½»/G¾»/G1″/G1½»/фланец/(DN25-DN80)/пищевые исполнения (DIN 11851, Clamp) , температура окружающей среды  Тос от -40 до +80 °С, температура измеряемой среды Тис -25 до +125 °С , Exia (особовзрывобезопасное исполнение), IP67.

Дополнительная информация о датчиках давления

1.  Виды исполнений датчиков давления по взрывозащите (Exi, Вн: Exd/Exsd)
2.  Отличие интерфейсов RS485/RS422 от RS232 и USB
3.  Про HART-протокол

1. Виды исполнений датчиков давления по взрывозащите

а) Взрывозащищенное исполнение (Exi, Вн: Exd/Exsd)

Exi — взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь «ia» и уровнем взрывозащиты «особо взрывобезопасный» (0); маркировка взрывозащиты «0ExiaIICT5X».

Вн: Exd/Exsd — взрывозащищенное с видами взрывозащиты «взрывонепроницаемая оболочка» (d); «специальный» (S); уровнем взрывозащиты «взрывобезопасный» (1); маркировка по взрывозащите «1ExsdIIBT5X».

Подробнее о взрывозащищенных исполнениях преобразователей (датчиков) давления можно узнать в их технических описаниях.

б) Невзрывозащищенное (общепромышленное исполнение — никак не обозначается при маркировке датчиков).

2. Отличие интерфейсов RS485/RS422 от RS232 и USB

а) Интерфейс RS-485

Интерфейс RS-485 (англ. Recommended Standard 485), EIA-485 (англ. Electronic Industries Alliance-485) — стандарт физического уровня для асинхронного интерфейса. Регламентирует электрические параметры полудуплексной многоточечной дифференциальной линии связи типа «общая шина».

Стандарт RS-485 приобрел большую популярность и стал основой для создания целого семейства промышленных сетей, широко используемых в промышленной автоматизации.
В стандарте RS-485 для передачи и приёма данных используется одна витая пара проводов, иногда сопровождаемая экранирующей оплеткой или общим проводом.
Передача данных в RS485 осуществляется с помощью дифференциальных сигналов. Разница напряжений между проводниками одной полярности означает логическую единицу, разница другой полярности — ноль.

Так как интерфейсы RS485/422 реализованы на дифференциальных линиях связи, их помехозащищённость очень хорошая. Обычно применяется кабельное хозяйство с волновым сопротивлением 120 Ом. На концах линий обязательно ставятся согласующие резисторы. Линии RS485 могут быть длиной до 1 километра.

Интерфейс RS422 является «облегчённой» версией RS485. У него снижены выходные токи передатчиков и следовательно меньше нагрузочная способность. Для улучшения этих параметров применяются повторители данных.

Интерфейс RS485 реализуют магистральный принцип обмена данными. В нём может быть адресовано до 63 портов. Строго говоря, RS422 – радиальный интерфейс, но многие производители оборудования дополняют его возможностью магистрального подключения и частичной совместимостью с RS485 (со сниженными параметрами по нагрузочной способности).

б) Интерфейс RS232

Интерфейс RS232 построен на униполярных линиях передачи данных. Поэтому его производительность и максимальная длина кабеля невелики. RS232 применяется для подключения периферийного оборудования к управляющим компьютерам. RS232 является радиальным интерфейсом, поэтому понятие адреса в нём отсутствует. Эти факторы способствуют повышению эффективности работы интерфейса в системах сбора данных и с периферийным оборудованием.

в) Интерфейс USB

USB (ю-эс-би, англ. Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс для подключения периферийных устройств к вычислительной технике. Интерфейс USB получил широчайшее распространение и фактически стал основным интерфейсом подключения периферии к бытовой цифровой технике.

Интерфейс USB позволяет не только обмениваться данными, но и обеспечивать электропитание периферийного устройства. Сетевая архитектура позволяет подключать большое количество периферии даже к устройству с одним разъёмом USB.

3. Про HART-протокол

HART-протокол (англ. Highway Addressable Remote Transducer Protocol) — цифровой промышленный протокол передачи данных, попытка внедрить информационные технологии на уровень полевых устройств.
Модулированный цифровой сигнал, позволяющий получить информацию о состоянии датчика или осуществить его настройку, накладывается на токовую несущую аналоговой токовой петли уровня 4—20мА. Таким образом, питание датчика, снятие его первичных показаний и вторичной информации осуществляется всего по двум проводам.
HART-протокол — это практически стандарт для современных промышленных датчиков. Приём сигнала о параметре и настройка датчика осуществляется с помощью HART-модема или HART-коммуникатора. К одной паре проводов может быть подключено несколько датчиков. По этим же проводам может передаваться сигнал 4—20мА.

HART-протокол был разработан в середине 1980-х годов американской компанией Rosemount. В начале 1990-х годов протокол был дополнен и стал открытым коммуникационным стандартом. Однако, полных официальных спецификаций протокола в открытом доступе нет — их необходимо заказывать за деньги на сайте фонда HART-коммуникаций. На март 2009 года доступна спецификация версии HART 7.2, поддерживающая технологию беспроводной передачи данных.

HART-протокол использует принцип частотной модуляции для обмена данными на скорости 1200 бод. Для передачи логической «1» HART использует один полный период частоты 1200 Гц, а для передачи логического «0» — два неполных периода 2200 Гц. HART-составляющая накладывается на токовую петлю 4—20мА. Поскольку среднее значение синусоиды за период равно «0», то HART-сигнал никак не влияет на аналоговый сигнал 4—20мА. HART-протокол построен по принципу «Ведущий — Ведомый», то есть полевое устройство отвечает по запросу системы. Протокол допускает наличие двух управляющих устройств (управляющая система и коммуникатор).

Существует два режима работы датчиков, поддерживающих обмен данными по HART протоколу:

Режим передачи цифровой информации одновременно с аналоговым сигналом — обычно в этом режиме датчик работает в аналоговых АСУ ТП, а обмен по HART-протоколу осуществляется посредством HART-коммуникатора или компьютера. При этом можно удаленно (расстояние до 3000 метров) осуществлять полную настройку и конфигурирование датчика. Оператору нет необходимости обходить все датчики на предприятии, он может их настроить непосредственно со своего рабочего места.

В многоточечном режиме — датчик передает и получает информацию только в цифровом виде.
Аналоговый выход автоматически фиксируется на минимальном значении (только питание устройства — 4 мА) и не содержит информации об измеряемой величине. Информация о переменных процесса считывается по HART-протоколу. К одной паре проводов может быть подключено до 15 датчиков. Их количество определяется длиной и качеством линии, а также мощностью блока питания датчиков. Все датчики в многоточечном режиме имеют свой уникальный адрес от 1 до 15, и обращение к каждому идет по соответствующему адресу. Коммуникатор или система управления определяет все датчики, подключенные к линии, и может работать с любым из них.

4. Отличие M-Bus от ModBas

Интерфейс M-Bus (Meter-Bus) — стандарт физического уровня для полевой шины на основе асинхронного интерфейса. Также под этим названием понимают коммуникационный протокол, используемый для связи устройств по этой шине. Интерфейс M-bus преимущественно применяется для приборов учета электрической энергии (электросчётчики), тепловой энергии (теплосчётчики), расходомеров воды и газа.

Протокол Modbus — открытый коммуникационный протокол, основанный на архитектуре ведущий-ведомый (master-slave). Широко применяется в промышленности для организации связи между электронными устройствами. Может использоваться для передачи данных через последовательные линии связи интерфейсы RS485, RS422, RS232, и сети TCP/IP (Modbus TCP). Также существуют нестандартные реализации, использующие UDP.

Не следует путать «MODBUS» и «MODBUS Plus». MODBUS Plus — приприетарный протокол принадлежащий Schneider Electric. Физический уровень уникальный, похож на Ethernet 10BASE-T, полудуплекс по одной витой паре, скорость 1 Мбит/с. Транспортный протокол — HDLC, поверх которого специфицировано расширение для передачи MODBUS PDU.
