6.4.1.1. Многоканальные блоки питания

    Блоки питания и преобразования сигналов БППС-4090

    БППС 4090 блоки питания и преобразования сигналов — линейка одно- и многоканальных блоков из 5-и приборов: М23, М24, М11, М11-44, М12-11.

    блоки питания БПД96

    БПД96 — напряжение питания ~150…246 В с частотой 50 Гц; выходное напряжение = 24 В или = 36 В.

    Блок питания БПМУ-24,-36

    Многоканальные блоки питания постоянного тока БПМУ-24/36-1Р/2Р/4Р/8Р: до 8 каналов с гальванической развязкой, выходное напряжение 24 или 36В, максимальный ток нагрузки от 100 до 150мА; резервное питание (РП) от сети переменного или постоянного тока 130…250 В, климатика С3/С2/УХЛ3.1 температура окружающей среды Тос −40…+60 °С, пылеводозащита IP20, сейсмостойкость, общепромышленное исполнение, исп. А.

    блок питания серии 2000, БПК, БПД

    Блоки питания: выходные каналы 4/8; ток нагрузки на канал 100/80 мА; отклонение вых. напряжения ±2,0/±2,5%; мощность 22…45 ВА; питание 220 В ±10%, частота 50 Гц; входные сигналы 4-20мА; выходные сигналы 24 или 36 В; Тос -10…+50 °C; монтаж на DIN-рейку (35 мм)

    Блок питания и преобразования сигналов БППС 4090

    БППС 4090/М23, М24 — блоки питания и преобразования сигналов, 1 входной, 2 выходных канала, 3 уставки, 3 реле, вых. 0…5, 0…20 и 4…20 мА, RS-232/485, ЭМС III-А, IV-В, монтаж щитовой, Тос -10…+70 °С, IP54/IP20, МПИ 2 года.

    Блок питания БП-926Ех

    Искробезопасный одно- или двухканальный блок питания БП-926Ех-1/-2: выходное напряжение 11,2…11,6 В на канал, ток нагрузки до 1А на канал, аварийная сигнализация (коммутация сигналов =30 В / 1 А; ~125 В / 0,2 А), световая индикация, устанавливается на DIN-рейку, питание 90…249 В; 50…60 Гц, 110…249 В, исполнение УХЛ 3.1 (–20…+60 °С), защита IP20, искрозащита Exib.

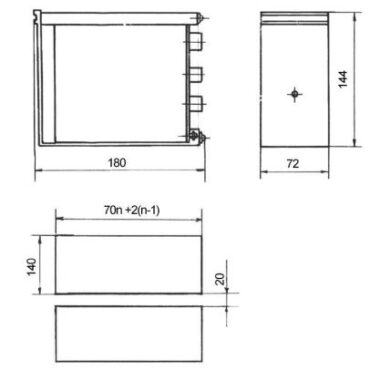

    Блоки питания датчиков БПД-40-2К/4К (источники напряжения электропитания)

    2х и 4х-канальные блоки питания БПД-40-2К, -4К (для питания общепромышленных датчиков давления, расхода, температуры, с токовым унифицированным выходным сигналом): Uпит=220 В/50 Гц, Uвых=36 В (погрешность 0,5%, кл.стабилизации 0,5). Imax=50 мА/канал, гальв. развязка, исп. щитовое, защита IP30,  Тос -10…60 °С, исп. общепромышленное без взрывозащиты Ех.

    Блок питания и преобразования сигналов БППС 4090/М11

    блок питания и преобраз. сигналов, 2 входных, 2 выходных канала, вход 4…20 мА, вых. 0…5, 0…20 и 4…20 мА, RS-232, исп. Ex, монт. на DIN-рейку, RS-232, IP20, Тос -40…+70 °С, МПИ 2 года.

    Блок питания и преобразования сигналов БППС 4090-M11-44

    блок питания и преобразования сигналов, 4 входа, 4 выхода, токовый выход 4…20 мА, унифицир. сигнал 0…5 мА, 0…20 мА и 4…20 мА, RS-232/RS-485, исп. общепром., Ex, III-А, IV-В, IP20, монт. на DIN-рейку, МПИ 2 года.

    Блок питания и преобразования сигналов БППС 4090/М12-11

    блок питания и преобраз. сигналов с 1 входным и 1 выходным каналами, пит. ~90…249 В + встр. блок =24 В; 2 уставки, 2 реле, RS-485, исп. общепром., Ex, монтаж щитовой, IP54, IP20, III-A, IV-A, МПИ 2 года.

    Блок питания Метран-608

    Многоканальные блоки питания Метран-602/-604/-608 (2, 4, 8 гальванически развязанных кан.): Uпит=220В, Uвых=12…36 В (кл.стабилизации 0,2). Imax=50, 80, 100, 120, 250 мА. СДИ. DIN или настенное исп. Защита IP30, IP20.

    БП30А, БП30А-С компактные блоки питания для шкафов автоматики

    для питания стабилизированным напряжением 12 или 24 В приборов и датчиков, мощность 30 Вт, напряжение питания 85…264 В, выход 12/24 В, Тос -20…+50 °С /-40…+70 °С, IP20

    Фотоэлектрическая панель RKPC-180

    Поликристаллические фотоэлектрические панели RKraft RKPC-180 (солнечные батареи): габариты 1310х990х50 мм, КПД 13,8%, мощность до 180 Вт, напряжение в системе до 1000В, IP65, температура окружающей среды Тос -40 — +85С.

    Блок питания БП36-2к

    Двухканальные блоки питания постоянного тока БП-36-2, БП36-2к: с гальванической развязкой, выходное напряжение 36В, максимальный ток нагрузки 50/60мА; климатика УХЛ.4/Т3 (тропическое исп.)/У3 температура окружающей среды Тос −40…+70 °С, пылеводозащита IP30, возможно атомное исполнение для АЭС, исполнение по взрывозащите — общепромышленное (без взрывозащиты Ех).

    Блок питания БП-10

    Одно- и многоканальные блоки питания БП-10, БП-20, БП-20МА, БП-24, БП-24И для исполнительных механизмов МЭО, МЭОФ, механизмов сигнализации положения МСП и измерительных преобразователей ИП (в том числе взрывозащищенного исполнения): в зависимости от модели — для питания стабилизированным током 45мА+/-5%/стабилизированным напряжением 35В+/-5%/нестабилизированным напряжением постоянного тока 24 В.

    Блок питания П1870-АД

    Входное напряжение 90 — 260 В переменного тока частотой 50 Гц или 120-370 В постоянного тока, прочность изоляции до 3000 В.

    Блок питания и корнеизвлечения БКП-36-2

    Одно- и двухканальные блоки питания и корнеизвлечения БКП-36-1/-2 для одного или двух преобразователей дифференциального давления Сапфир: Uпит=220 В/50 Гц / 240 В/60 Гц, Uвых=36В, погр. 0,25%, 1%, вх/вых 0…5 мА / 4…20 мА, исп. У3 / УХЛ4 / Т3 / АЭС, Тос до -50…+60°С, исп. общепромышленное без взрывозащиты Ех.

    БПД-24-Ех блок взрывобезопасного питания датчиков

    БПД-24-Ех блок взрывобезопасного питания датчиков; каналов 2; взрывозащита [Exib]IIC; [Exia]IIC; пит. ~220/50 В/Гц; климат УХЛ-3; срок службы 12 лет.

    Блоки питания БПС-24-2к, БПС-24-4к, БП-36-2к

    Блоки питания БПС-24-4к, БПС24-2к, БП36-2к стабилизированные трансформаторные для питания стабилизированным напряжением постоянного тока 24 В (36 В); монтаж на DIN35х7.5 EN50022 или настенный; защита IP30.

    Блок резервирования БР24К

    Блок резервирования БР24К Овен для резервирования питания 2 ИП или ИБП на 1 нагрузку, обеспеч.корректной работы БП при параллельном подкл., также и при 2хкратном наращивании вых.мощности: вх. — две линии до 10 А/10,5…28 В пост.тока, Istat.boost 125 %– две линии до 12,5 А, дискретный выход DO (оптопара транзисторная n-p-n типа), сигнализация, RS485, Ethernet, СДИ, монтаж DIN,  Тос -40…+70 °С, IP20, исп. без взрывозащиты Ех.

    Конденсаторная установка низкого напряжения УК-0,4

    Нерегулируемые конденсаторные установки низкого напряжения УК1, УК2, УК3, УК4, УК-0,4 бесшкафного и шкафного исполнения, для электроустановок и сетей 0,4 кВ/50 Гц: мощность 20…300 квар,  IP21/32, исп. У3, температура окружающей среды Тос от — 45 °С до + 40 °С.

    Дизель- и бензогенераторы TSS SDG, SGG (электростанции портативные)

    Портативные мини-электростанции — дизель генераторы TSS SDG и бензогенераторы TSS SGG для бытового и профессионального применения: мощность 1…17 кВт, однофазные и трехфазные, напряжение 400/230 В, частота 50 Гц, электростартер, модели с автозапуском для использования в качестве резервного источника питания, топливо для бензогенераторов — бензин А-92, расход топлива 1…6,3 л/ч, компоновка на прочной раме, колеса для комфортного перемещения, производство Россия.

    Конденсаторная установка низкого напряжения УКМ58

    Регулируемые конденсаторные установки низкого напряжения УКМ58, УКМФ71, для электроустановок и сетей 0,4 кВ/50 Гц: мощность 30…600 квар, минимальная ступень регулирования 5 квар, модульные, навесные и напольные, исп. в металлическом шкафу, антирезонансные дроссели, исполнение У3.

    Блок питания трансформаторный одноканальный БПТ-24-2

    БПТ-24-2-И блок питания трансформаторный двухканальный с индикацией; выход 24 ±1; Тос -30…+50; климат УХЛ 4.2; защита IP30; гарантия 24 месяца.

    Блок питания четырехканальный СКБ-24-4 DIN

    Четырехканальный источник питания СКБ-24-4-DIN с гальванической развязкой между каналами. Выходное напряжение 24±0,6 В; ток 80 мА; защита от перегрузки по току 110%. ДПОМ04-21

    Источник питания с резервированием ИБП60К-24

    4хканальный источник питания с резервированием ИБП60К-24 для ПЛК210 и модулей ввода-вывода МУ/МК/МВ-210: питание от сети или от АКБ,  60Вт, выход 24В/2А, вход 90..264VAC/110…370VDC, 1 дискретный вход, 4 дискретных выхода (оптопара транзисторная n-p-n типа 0,4А, 30В),  температура окружающей среды Тос -20…50°C, габариты Ш×В×Г 52×124×84мм, защита IP20, без взрывозащиты Ех.

    БПД-24-Ех блок питания датчиков

    Блок питания датчиков двухканальный активный; взрывозащита [Exib]IIC; [Exia]IIC; пит. 24 В; защита IP30; монтаж на DIN-рейку 35 мм; Тос -10…+60°С; климатика УХЛ-3.

    Блоки питания Корунд-БПД-2к,-4к,-8кл

    Блоки питания Корунд-БПД-2К,-4К,-8К щитового монтажа и на DIN-рейку для преобразования сетевого напряжения 220 В в стабилизированное напряжение 24 В, 27 В или 36 В.

    Блок питания МИДа-БПП-102к-Ex-1k-01

    1- или 2х-канальные взрывозащищенные блоки питания МИДА-БПП-102-ЕХ-2К/1К, МИДА-102К-Ex-2К/1К: без гальванической развязки входных и выходных цепей, вход 4…20мА / выход 4…20/0…5/0…20мА, максимальное выходное напряжение 28В/ток 105мА, погрешность 0,1%, климатика УХЛ**3.1, рабочая температура -10 … +50С, взрывозащита Exi, пылеводозащита IP30, подключение — разъем или колодка.

    Блок питания БП 906

    блоки питания на 1, 2, 4 или 8 каналов, макс. ток нагрузки на канал: одноканал. 1000 мА, многоканал. до 150 мА, монтаж на DIN-рейку, ЭМС IV-A, ресурс 125 000 ч., IP20, гарантия 7 лет

    блок питания серии 2000, БПК, БПД

    Питание 187-242 В, 220 В,160-255 В; входные сигналы 4-20 мА, 0-5 мА; количество выходных каналов 1, 2 или 4 гальванически развязанные между собой; номинальный ток нагрузки на канал 20, 25, 50, 80, 100 мА; выходные сигналы  24 или 36 В, 17.7±2.4 В, 0-5 мА, 4-20 мА, 0-20 мА; Тос -10…+50 °C, -30…+50 °C, -10…+60 °C; монтаж щитовой/ на DIN-рейку

    Блок питания БП-906L

    БП 906L блок питания двухканальный, ток нагрузки до 50 мА на канал, выход 24 В или 36 В; на DIN-рейку; ЭМС II-A; исп. общепром.; ресурс 50 000 ч.

    Блоки питания МИДА-БП-104-2К/4К, -104Р-2К/4К

    Блоки питания МИДА-БП-104-2К/4К, -104Р-2К/4К для электрического питания датчиков и других приборов с гальваническим разделением каналов (2 или 4); пит. 220 В, 50 Гц; выход 36 ± 0,36 В.

    Блок питания БП 96

    Блоки питания БП-96 на 1, 2 или 4 канала предназначены для преобразования переменного напряжения сетевой частоты (~220 В) в стабилизированное напряжение =24 В или =36 В. Блок питания используется для подключения преобразователей (датчиков давления, температуры, расходомеров) с унифицированным выходным сигналом и другой аппаратуры с соответствующими требованиями к питающему напряжению. Простые и надежные источники (блоки) питания […]

    МИДА-БП-106-1К/2К/4K-24/36

    МИДА-БП-106-1К/2К/4K-24/36 для электрического питания датчиков и других приборов с гальваническим разделением каналов (1 или 2 или 4); пит. 220 В, 50 Гц; выход 36 ± 0,36 В или 24 ± 0,24 В.

    Источники питания С-24Р, С-24-2Р, блоки С24

    С-24Р, С-24-2Р, блоки С24 стабилизированные источники питания для датчиков, приборов в системах автоматики или мониторинга.

    Блок питания БП 99

    блок питания для подключения преобразователей с униф. выходным сигналом, 2 канала, до 300 мА на канал; выход =24…36 В; монт. на DIN-рейку; исп. общепром; не более 25 В·А, Тос -10…+70 °С; защита IP20.

    Блок питания БПИ

    БПИ — блок питания импульсный; выход 36 В; 1-, 2-, 3-, 4-канальный; УХЛ4; Тос от плюс 1 до плюс 50 С; гарантия 36 мес.

    Блок питания БП 2036А

    БП 2036А блок питания, 4 или 8 каналов, до 100 мА (на каждый); исп. атомное; выход =36 В; ЭМС IV-A; монт. Щ; клемм. кол. винт/ штепсель; защита IP54, IP40; гарантия 7 лет.

    Блок питания БП-106-4К-36-30

    Блок питания БП-106-4К-36-30 четырёхканальный с гальваническим разделением; выход 36±0,72 В.

    4БП36-МС блок питания

    Цена от 27200+ндс. Блок питания 4БП36-МС: 4 канала; I max до 25мА/45мА на канал; выход 36 В; Р на канал — 6,5ВА/7ВА; Тос –10…+50 °С; защита IP54; гарантия 3 года.

Общие понятия о блоках питания, определения и рекомендации

Источник (блок) питания — это радиоэлектронное устройство, предназначенное для обеспечения различных устройств электрическим питанием.

Различают первичные и вторичные источники (блоки) питания. К первичным относят преобразователи различных видов энергии в электрическую (например — аккумулятор, преобразующий химическую энергию). Вторичные источники сами не генерируют электроэнергию, а служат лишь для её преобразования с целью обеспечения требуемых параметров (напряжения, тока, гашения пульсаций напряжения и т. п.).

Современные источники (блоки) питания контрольно-измерительных приборов и автоматики (КИПиА) обычно являются импульсными, имеют встроенный фильтр радиопомех, защиту от перегрузки, короткого замыкания и перегрева, индикацию, гальваническую развязку между входом и выходами, а также развязку выходных каналов между собой (для многоканальных блоков – двух, четырех, восьми и более канальных).
Входное напряжение у таких блоков от 90 до 270В переменного тока и 110-370 постоянного.
Номинальное выходное напряжение 24 или 36В постоянного тока, нестабильность выходного напряжения порядка + 0,2-0,7%.
Конструктивно блоки выполняются в щитовом, настенном или DIN-реечном исполнении.
