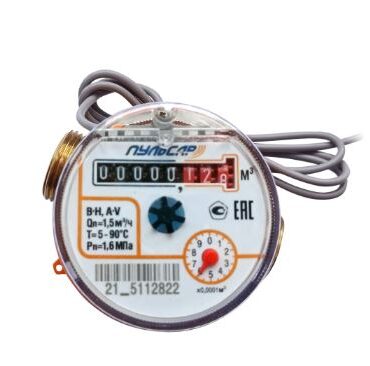

Индивидуальный (бытовой, квартирный) счетчик воды (водосчетчик) — это прибор, измеряющих суммарный объем холодной или горячей воды, протекшей по трубопроводу с начала отсчета.
см. список поставляемых водосчетчиков ниже.
Индивидуальный (квартирный) счетчик воды Ду-15,-20мм предназначен для установки в квартирах (поквартирный учет), дачных домах (коттеджах) и других объектах ЖКХ (небольшие офисы, торговые павильоны и прочие помещения площадью до 250м2) с относительно малым расходом воды (до 3…5м3/час при давлении Ру до 1,6МПа).
см. также общедомовые (Ду25-50) и промышленные (Ду50 и более) турбинные счетчики-расходомеры.
Квартирные счетчики воды (водосчетчики) выпускается в модификациях для холодной (до +40°С) и горячей воды (минимум до +90°С), также имеются универсальные (+5…+90°С) и двухтарифные (с контролем температуры ГВС: до +40°С считают воду как холодную).
Индивидуальный (квартирный) счетчик воды, помимо показывающего счетного механизма, может иметь возможность дистанционной передачи показаний по средствам дискретного импульсного выхода (цена импульса герконового датчика обычно 10 литров/импульс (по спецзаказу 1 литр/импульс), а также поддерживать интерфейсы RS-485 или M-Bas или иметь встроенный радиомодуль.
Предприятиями, входящими в ГК «Теплоприбор» (Теплоприборы, Теплоконтроль, Промприбор) и нашими партнерами производятся и поставляются следующие виды индивидуальных квартирных тахометрических (крыльчатых) счётчиков воды (водосчетчиков): ВСКМ-90, СВУ СВХ СВГ, ВКМ, ВСХ/ВСГ, ВСТ, СВ-15Г/15Х, СХВ/СГВ, Берегун, САЯНЫ-Т/РМД, Тайпит ОХТА, Пульсар, СВК, ВДГ, СГ/СХ-15, ПУЛЬС-15У, НОРМА СВКМ, ITELMA, VALTEC VLF-R, Архимед, MULTICAL, ЭКО-НОМ-СВ, СВК-15-3-2 80мм/110мм.
Также поставляются расходомерные переносные (мобильные) поверочные установки Каскад-2П, НЕПТОН и УППР-3.
Подробнее о индивидуальных счётчиках холодной и горячей воды, их видах, принципах действия, конструктивных исполнениях, а также о технических характеристиках, особенностях выбора (как правильно выбрать, заказать, купить бытовой водосчётчик), комплектации, областях применения, о ценах (см. прайс-лист на квартирные водосчетчики Ду15, Ду20), наличию на складе или сроках изготовления см. ниже:
ВНИМАНИЕ! — Предупрежение о ужесточении с 2018 года Государственных требований к водо- и теплосчетчикам.
Обращаем внимание потребителей, что с 2018 года каждый индивидуальный прибор учета должен проходить поверку с обязательным внесением результата проведения поверки в Федеральный информационный фонд по обеспечению единства измерений при РОССТАНДАРТ.
Комментарий:
Таким образом ранее распространенная практика снижения (некоторыми недобросовестными производителями) себестоимости водо- и теплосчетчиков, за счет предоставления на проливку и поверку в специализированные аккредитованные организации только партии (обычно в 5-10% от всего выпускаемого объема) счетчиков, может в будущем обернуться серьезными убытками для эксплуатирующих организаций (управляющих компаний).
Теперь любой грамотный потребитель (собственник счетчика) может сделать запрос в РОССТАНДАРТ с просьбой подтвердить по серийному номеру, принадлежащего ему счетчика, факт прохождения конкретно этим прибором первичной поверки.
И если, окажется, что заявленный номер счетчика не числится в базе, как прошедший поверку, то изделие не является измерительным прибором (средством измерения), показания, которого могут учитываться при коммерческом учете энергоресурсов (потребления воды, тепловой или электрической энергии).
На данный момент, по оценкам независимых экспертов МОО ОЗПП КИПиА, на российском рынке индивидуальных (квартирных) приборов учета, особенно в его эконом секторе — приборов для ЖКХ, более половины водо- и теплосчетчиков не соответствуют вышеуказанным требованиям (не внесено в федеральную базу поверки СИ), что неизбежно в будущем приведет к серьезным проблемам в области взаиморасчетов потребителей ресурсов и эксплуатирующих организаций.
Поэтому, настоятельно рекомендуем проектантам, должностным лицам, подрядно-монтажным организациям, оптовым покупателям думать не только о минимальной цене, но и о ценности своего предложения — быть крайне осмотрительными при выборе поставщика измерительных приборов, чтобы в будущем избежать отбраковки, рекламаций и возврата продукции и прочих финансовых и репутационных потерь.
При заказе, как квартирного счетчика воды (водосчетчика Ду15, Ду20мм) или индивидуального квартирного теплосчетчика (КТС-Ду15, Ду-20мм), также рекомендуем не забывать о необходимости приобретения дополнительное оборудование, монтажно-защитной и запорно-регулирующей арматуры, которая обеспечит качественную бесперебойную работу, как узла учета расхода — УУР (или тепловой энергии — УУТЭ), так и всей гидравлической системы в целом.
Комплект МСС (монтажной сборки счетчика)
При монтаже квартирных тепло- и водосчетчиков рекомендуется приобретать нижеуказанный комплект оборудования (пример расчета для Ду-15мм):
|
Комплект для Ду-15мм: |
Базовая Цена, руб.
без нал.* |
| 1 |
Кран шаровый Ду15 1,6МПа G1/2 ВН латунь |
от 98 руб. |
| 2 |
Фильтр косой сетчатый Ду15 G1/2 В латунь |
от 195 руб. |
| 3 |
Редуктор давления РДФ-15 (0,4-0,4МПа, до 16бар, 80С, G1/2 вну. латунь) |
от 335 руб. |
| 4 |
Манометр МД-63Р к РДФ |
от 398 руб. |
| 5 |
КМЧ — комплект монтажных частей МСС-Ду15 (присоединители) |
от 95 руб. |
|
Итого сумма стоимости элементов МСС-15 |
сумма 1121 рублей. |
|
Услуги по сборке комплекта МСС-15 |
цена договорная |
Оптовые цены элементов монтажной сборки счетчика (МСС) указаны в руб., без налога НДС=18%,
на базовое (наиболее простое и дешевое) исполнение.
Спецификации монтажной сборки МСС-Ду20 аналогична Ду15.
Также возможна установка перед водосчетчиком комбинированного (моноблочного) регулятор давления воды квартирный с встроенными фильтром, шаровым краном с антибактериальной перфорацией — см. КФРД-Ду15.
Дополнительная информация о тахометрических крыльчатых и турбинных счетчиках воды
Индивидуальный (бытовой, квартирный) счетчик воды (водосчетчик) — это прибор, измеряющих суммарный объем холодной или горячей воды, протекшей по трубопроводу с начала отсчета.
см. список поставляемых водосчетчиков выше.
Индивидуальный (квартирный) счетчик воды Ду-15,-20мм предназначен для установки в квартирах (поквартирный учет), дачных домах (коттеджах) и других объектах ЖКХ (небольшие офисы, торговые павильоны и прочие помещения площадью до 250м2) с относительно малым расходом воды (до 3-5м3/час при давлении Ру до 1,6МПа).
Квартирные счетчики воды (водосчетчики) выпускается в модификациях для холодной (до +40°С) и горячей воды (минимум до +90°С), также имеются универсальные (+5+90°С) и двухтарифные (с контролем температуры ГВС: до +40°С считают воду как холодную).
Индивидуальный (квартирный) счетчик воды, помимо показывающего счетного механизма, может иметь возможность дистанционной передачи показаний по средствам дискретного импульсного выхода (цена импульса герконового датчика обычно 10 литров/импульс (по спецзаказу 1 литр/импульс), а также поддерживать интерфейсы RS-485 или M-Bas или иметь встроенный радиомодуль.
Тахометрические (крыльчатые) водосчетчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма, индикаторного устройства, некоторые модели комплектуются также устройством формирования выходного сигнала (датчиком-преобразователем).
Принцип действия тахометрического крыльчатого водосчетчика основан на измерении объема протекающей воды по количеству оборотов крыльчатки. Вода подается во входной патрубок проточной части водосчетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема, также возможно формирования импульсного выхода с частотой, пропорциональной количеству протекающей жидкости (обычно 1имп/10литров).
КМЧ и дополнительное оборудование к тахометрическим водосчетчикам
Комплектация и виды комплектов монтажных частей (КМЧ) и дополнительного оборудования подбирается в зависимости от типа и назначения счетчика воды:
— квартирные счетчики (бытовые/индивидуальные крыльчатые Ду15, Ду20);
— домовые счетчики (общедомовые турбинные Ду25,32,40,40);
— промышленные (турбинные Ду свыше 50мм);
— комбинированные (с двумя счетчиками: для большого и малого расходов);
см. номенклатуру, цены и технические описания счётчиков-расходомеров жидкости (водосчетчиков).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Базовая комплектация квартирного крыльчатого водосчетчика (Ду15-20мм) относительно проста:
— комплект штуцеров (присоединители — «Американки»): штуцер(удлинитель), гайка, прокладка (G1/2(Ду15) или G3/4(Ду20) по 2 шт., материал латунь или сталь с гальваническим покрытием);
— кран шаровый (Ду15 или Ду20, до 1,6МПа, материал обычно латунь или сталь);
— фильтр сетчатый грубой очистки воды (прямой или косой, латунный или стальной);
— редуктор давления (с манометром или без);
— дополнительные выходы (помимо импульсного): многоимпульсные выхода (2,4), частотный, токовый-4-20мА, цифровой-RS232/RS485, радиовыход.
см. комплект МСС (монтажная сборка счетчика) для водосчетчиков Ду15, Ду20.
Общедомовые и промышленные турбинные счетчики воды могут иметь достаточно сложную и разнообразную комплектацию:
помимо базовой комплектации, аналогичной квартирным индивидуальным приборам учета (присоединители, краны, фильтры, редуктора) возможна комплектация турбинных приборов следующим дополнительным оборудованием:
Присоединительная арматура:
— Комплекты монтажных частей — КМЧ Ду15-400мм для резьбового, фланцевого или присоединения типа «Сэндвич».
(ответные фланцы, прокладки, болты/шпильки, гайки, шайбы) для установки счетчика (расходомера) или проставки (габаритного имитатора):
— Комплекты ответных фланцев (КОФ по ГОСТ 12820-80 и др.)
— Переходы Ду, прямые участки (присоединительные участки) и прочие элемены трубопровода
— Проставки (габаритные имитаторы, монтажные вставки)
— Уплотнения и крепеж (прокладки, болты(шпильки), гайки, шайбы)
Также возможна поставка целых монтажных водомерных узлов учета расхода: фланцевых и межфланцевых-«сэндвич»(прямые участки + габаритная вставка + КМЧ).
Дополнительное оборудование узлов учета расхода (УУР):
— Монтажно-запорная арматура: краны, клапаны, присоединительные фитинги, тройники, спускники
— Шкафы монтажные
— КИПиА: манометры, термометры, датчики, реле, преобразователи температуры и давления, регуляторы, блоки(источники) питания, блоки управления.
— Оборудование и системы для диспетчеризации
Периферийные устройства сбора и передачи данных: модули (M-Bas, МИД, импульсный), радиомодули, концентраторы, ОТР, GSM/GPRS модемы, антенны, адаптеры, конвертер, преобразователи интерфейсов, ПО (диспетчерские программы считывания данных), регистраторы, архиваторы и прочее оборудование.
Кабель (электропитания и связи(сигнальный).
Общие рекомендации по размещению, монтажу и работе тахометрических счетчиков воды (водосчетчиков)
Тахометрические (крыльчатые (Ду15-20) и турбинные (Ду25 и более)) водосчётчики (далее — ВС) обычно предназначены для установки в отапливаемых помещениях или специальных павильонах с температурой окружающей среды Тос (воздуха) обычно от +5 до +50С и относительной влажностью не более 80%. К приборам должен быть обеспечен свободный доступ для осмотра в любое время года. Место установки должно гарантировать эксплуатацию прибора без возможных механических повреждений. Установка водосчётчиков в затапливаемых, в холодных помещениях при температуре менее 5С, и в помещениях с влажностью более 80% не рекомендуется (за исключением специального затапливаемого исполнения с кодом пыле-водозащиты IP68).
При монтаже тахометрического водосчётчика должны быть соблюдены следующие обязательные условия:
а) Тахометрический водосчётчик (далее ВС или СВ) монтируется только на горизонтальном участке трубопровода в «разгруженном» положении — циферблатом вверх, при этом крыльчатые счётчики Ду15 и Ду20 мм работают в заявленном в паспорте диапазоне расходов (обычно класса В), а при монтаже на вертикальном участке или циферблатом параллельно стене, ВС начинает работает в диапазоне расходов соответствующих предыдущему менее точному классу (если был класс В, то станет А; а если С, то В, см. технические характеристики, заявленные в паспорте прибора).
б) Установка осуществляется таким образом, чтобы прибор всегда был заполнен водой (монтаж в напорный трубопровод);
в) При установке тахометрического водосчётчика после отводов, запорной арматуры, переходников, фильтров и других устройств, создающих искажение потока, непосредственно перед ВС необходимо предусмотреть прямой участок трубопроводов для спрямления потока длиной не менее 5Ду, а за прибором — не менее 1Ду (где Ду — условный диаметр трубопровода). Прямой участок трубопровода перед малорасходными ВС (Ду=15-40мм) не требуется, если ВС монтируется с комплектом поставляемых заводом — изготовителем присоединителей (штуцеров-удлинителей) специальной конструкции, стабилизирующих поток воды до ламинарного течения. Необходимо учесть, что при нарушении условий монтажа появляется дополнительная погрешность.
г) На случай ремонта или замены счетчика воды (далее СВ) перед прямым участком до прибора и после прямого участка трубопровода после прибора устанавливается запорная арматура (краны, вентили, задвижки, клапаны), а также спускники для опорожнения отключаемого участка, которые монтируются вне зоны прямых участков.
д) Перед малорасходными СВ (Ду=15-40мм), но после запорной арматуры вне зоны прямолинейного участка трубопровода; а также после счетчика при установке его на обратном трубопроводе ГВС или ТС(теплоснабжения), до запорной арматуры рекомендуется устанавливать фильтры воды (прямые или косые сетчатые фильтры грубой очистки).
е) Не допускается установка СВ на расстоянии менее 2-х метров от устройств, создающих вокруг себя мощное электро-магнитное поле (например, силовых трансформаторов), а также размещение прибора в зоне действия постоянных магнитов, использование потребителем «стоп-магнита» вообще противозаконно.
Разрешительная и техническая документация
По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).
Паспорт, техническое описание и руководство по эксплуатации счетчика воды содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление и потери давления, температура измеряемой и окружающей среды, Ду, расходы (минимальный, переходный, номинальный, максимальный), пределы допускаемой относительной погрешности (метрологический класс), монтажная длина и пр.
— Устройство и принцип действия.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Условия хранения и транспортирования.
— Гарантии изготовителя, сведения о рекламациях.
— Сведения о приемке и поверке, сведения о периодической поверке.
— Масса, габаритные и присоединительные размеры.
— Комплектность, дополнительное оборудование, запчасти и принадлежности.
