5.3.3. Кондуктометрические датчики-реле уровня

Кондуктометрические регуляторы-сигнализаторы (приборы также именуются, как датчики-реле уровня (ДРУ): РОС-301, ЭРСУ-3…6, САУ-М6, ESP-50, ДРУ-ЭПМ, СКБ-301-DIN, БКК1 и др.) могут применяются для контроля уровня электропроводящей жидкости, в том числе находящейся под избыточным давлением: воды (водопроводной, технической, морской), безнапорных сточных вод, щелочных, кислотных растворов, поэтому кондуктометрические датчики-реле уровня (ДРУ) нашли широкое применение для работы в системах котловой автоматики, очистных, дренажных сооружений.

Принцип действия кондуктометрического регулятора-сигнализатора основан на преоб­разовании изменения электрического сопротив­ления между электродом датчика и токопроводящей стенкой резервуара (или контрольным электродом) в электрический релейный сигнал при замыкании/размыкании слаботочной электрической цепи электропроводной жидкостью. Серийные кондуктометрические датчики-реле уровня обычно имеют три (или более — до шести) независимых канала, поз­воляющих контролировать такое же количество точек (уровней жидкости) в одном или разных резервуарах.

Различают два основных конструктивных исполнения чувствительных элементов кондуктометрических регуляторов-сигнализаторов:

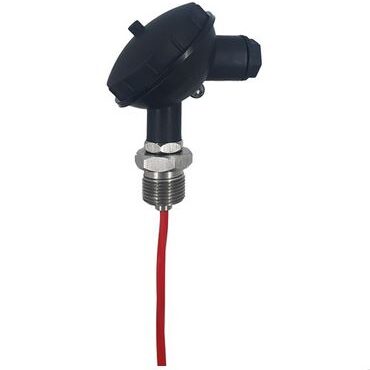

стержневое (жесткое) или тросовое (гибкое-«Г»).
Длина чувствительного элемента: стержневого от 0,1 до 2,5 м (по заказу возможно наращивание стержнями — удлинителями до 5 метров), тросового — от 1 до 22 м.
Короткие стержневые датчики Lм=0,1м пригодны также и для горизонтального монтажа … [читать подробнее]

    САУ-М6 сигнализатор уровня жидкости трехканальный

    Цена САУ-М6 от 2800руб.+ндс. Сигнализатор уровня жидкости САУ-М6 — возможно подключение различных датчиков уровня (кондуктометрических, поплавковых); настенное крепление типа Н; 3 независимых канала контроля; 3 выходных реле; напряжение 220 В частотой 50 Гц; мощность потребления 6ВА; максимальный ток 4 А при 220 В 50 Гц (cos   > 0,4); сопротивление жидкости не более 500 кОм; степень пыле-влагозащиты IP44; температура окружающей среды +1…+50 °С; атмосферное давление 86…106,7 кПа; относительная влажность воздуха влажность 30…80 %.

    РОС-301 датчик-реле уровня

    Кондуктометрический регулятор-сигнализатор РОС-301, -301И(искробезопасный-Exi) — датчик-реле уровня электропроводной жидкости. В комплект поставки РОС301 входит электронный блок (ППР) + три первичных преобразователя (ПП-датчики) горизонтального или вертикального монтажа со стержневыми ч/э L=0,1…5м или тросовыми (гибкими ч/э L-1…10м), материал изолятора датчика Фторопласт-4 или керамика (до 300С, 6,3МПа), климатика УХЛ3, коммутационная способность универсальных контактов 12-250В/2,5А, монтажный штуцер М12х1,5, М20х1,5, G1/2, материал штуцера — нержавеющая сталь. ДО-ПОМ

    кондуктометрические датчики уровня ДС.ПВТ

    Цена от 240руб.+ндс. Кондуктометрические датчики уровня ДС.П, ДС.2, ДС.ПВТ для жидких электропроводных сред (P до 2,5МПа, Т до 240 °С), одно- и трехэлектродные (ДС.П.3), штуцер М20х1,5, М18х1,5, G1/2; длина стержней для ДС L=0,5…4м, нерж.

    система предупредительно-аварийной сигнализации СПАС-24

    Система предупредительно-аварийной сигнализации СПАС-24 (обнаружение воды в трюмах и подвалах): пульт и до 24 датчиков; пит. 110/220В осн. и 12/24В резерв.; Тос пульта=−15…+55°С; Тос датчиков=−25…+55°С; защита IP22 пульта и IP68 датчиков. ДПОМ04-21

    УК4 Колонка уровнемерная УК-4

    КУ4 цена 15900+ндс. Колонка уровнемерная УК-4: Диапазоны от 40 до 120 мм, Рраб до 1,0 МПа, Тводы до 250 °С, Исп. общепромышленное.

    Датчик-реле контроля уровня РКУ-1М-РА

    Кондуктометрический датчик-реле уровня РКУ-1М-ЭКМ/РА AC230В: для контроля уровня жидкости и автоматического управления насосом, применяется в схемах релейной защиты и автоматики управления сливом и наполнением колодцев или резервуаров;  3 датчика уровня у РКУ-1М-РА, 2 канала контроля уровня у РКУ-1М-ЭКМ; климатика УХЛ4; исполнение общепромышленное (без взрывозащиты Ех).

    Датчик-реле уровня ДРУ-1В

    Датчик-реле уровня ДРУ-1В применяются для контроля уровня жидкости (в том числе и ГСМ), плотностью от 0,75 до 1,70 г/см3 с динамической вязкостью не более 2,4 Па∙с и не агрессивных к стали марки 12Х18Н10Т.

    Модуль контроля уровня УМКУ

    Модуль УМКУ для контроля уровня жидкостей (электропроводных и неэлектропроводных), сыпучих, твердых, порошкообразных сред в 1…3 различных емкостях: 3 канала контроля уровня, в составе датчики-реле уровня различного типа, 3 входных реле, 3 выходных реле (7А, 250 В 50 Гц), СДИ, корпус Н1 (IP54), климатика УХЛ4, температура окружающей среды Тос -20…+50°С.

    Сигнализатор уровня СУ 300И

    Кондуктометрический регулятор-сигнализатор СУ-300И — трехканальный датчик-реле уровня электропроводной жидкости, от 1 до 3 электродов, чувствительные элементы стержневые / тросовые гибкие, из нержавеющей или углеродистой стали,  3 выхода (переключающий контакт), IP54, температура измеряемой среды Тис  до -30 °С … +150 °С, температура окружающей среды Тос -30 °С … +50 °С, взрывозащита Ex, Exia.

    Кондуктометрический контроллер уровня КУ1411

    Многоканальный контроллер уровня неагрессивных токопроводящих жидкостей КУ1411 (4 в 1: датчик, регулятор-сигнализатор, индикатор, кабельный вывод): контроль от 1 до 3 уровней (заполнение, осушение или поддержание уровня в системах водоподготовки, пищевых производств, фармацевтики и т.д), вых.сигнал — 4…20 мА (И), э/м реле (Р), твердотельное реле (Т), сигнализация, СДИ, встроенный кабельный вывод на 2, 5, 10 или 20 метров, защита IP65, температура окружающего воздуха Тос от -40 до +55 °С, питание 24 В или 230 В, исп. без взрывозащиты Ех.

    Блок сигнализации уровня БСУ-3

    Кондуктометрический четырехканальный блок сигнализации уровня БСУ-3:  для контроля четырех уровней водопроводной воды и других электропроводных жидкостей (регистрации наличия и поддержание заданного уровня в 4 точках), на переменном токе, исп. на ДИН-рейку или на плоскость, порог срабатывания 3/10; 30/100 кОм, реле 220В/2A, питание 220 В/50 Гц, температура измеряемой среды -40…55°С.

    Сигнализаторы уровня жидкости Прома-СУР4

    для определения уровня жидкости, контроля и сигнализации, в настенном (Н) и щитовом (Щ) исполнениях, 4 канала контроля уровня, светодиодная индикация, 220 В, 3 В·А, IP54/IP40, Тос -40°С…+70°С

    Датчик-реле контроля уровня Контур-М

    Датчик-реле контроля уровня Контур-М — применяется для контроля уровня жидкости в резервуарах, колодцах, емкостях и т.д. и позволяет применять его для создания полнофункциональных систем автоматизации.

    ДУ-1-Н

    Кондуктометрические датчик уровня ДУ-1Н,-2Кл,-3П — используются в месте с приборами контроля уровня, а также могут использоваться с электронными вторичными приборами – измерителями-регуляторами, имеющими соответствующий вход.

    Датчик протечки ДП-1

    предназначен для контроля за наличием воды или другой электропроводной жидкости.

    Кондуктометрический датчик уровня КДУ-1Э

    Кондуктометрические датчики уровня КДУ-1Э, КДУ-1 (вода, молоко, слабокислотные и щелочные среды): Тис до 200 ºC, Р до 2,5МПа, разборный корпус и сердечник — нерж.сталь (Сталь 20, AISI 304), изолятор — фторопласт, резьба M20×1,5 (стержня — М3).

    Датчик-реле уровня РОС-301, ЭРСУ-3

    Блок контроля сопротивления БКС-1,-2,-М (блок контроля уровня) предназначен для контроля одного или двух уровней электропроводных жидких и сыпучих сред (воды, руды, породы угля и т.д.) при помощи одного или двух электронных датчиков уровня. БКС-1 — с одним датчиком (контроль по одному уровню, одноточечный-1т); БКС-2 — с двумя датчиками (контроль по двум уровням, двухточечный-2т); БКС-3 — […]

    РОС-301-DIN датчик-реле уровня

    Кондуктометрический регулятор-сигнализатор РОС-301-DIN — трех- или четырехканальный датчик-реле уровня электропроводной жидкости, исп. на ДИН-рейку, монтаж горизонтальный или вертикальный, чувствительные элементы стержневые L=0,1…5м / тросовые гибкие L-1…15м, изолятор датчика фторопласт-4 или керамика (до 300С, 6,3МПа), климатика УХЛ3/УХЛ4, универсальные контакты реле 12-250В/2,5А, штуцер (нерж.сталь) М12х1,5/М20х1,5/G1/2.

    САУ-М6 сигнализатор уровня жидкости трехканальный

    Кондуктометрический регулятор-сигнализатор САУ-М6 — датчик-реле уровня электропроводной жидкости, 3 канала контроля, 3 реле, ТоС (+1…+50 °С), 4А при 220 В, 50 Гц (cos > 0,4), IP44.

    СКБ-301-DIN регулятор-сигнализатор

    Кондуктометрический регулятор-сигнализатор (датчиа-реле уровня) СКБ-301-DIN  жидких сред. В комплект поставки входят элетронный блок(ППР) +1…4 датчика (первичных преобразователя) со стержневыми ч/э L=0,1-5м или тросовыми (гибкими ч/э L-1…30м). Климатика УХЛ 2 (-50…+70ºС), УХЛ 3 (-20…+60ºС), IP54 (датчик), IP20(ПП). Материал изолятора датчика Фторопласт-4,-40 или керамика (до 250С, 6,3МПа), коммутационная способность универсальных контактов 12-250В/2,5А, монтажный штуцер изготовлен из нержавеющей стали.

    ДРУ-ЭПМ регулятор-сигнализатор уровня

    регулятор-сигнализатор уровня электронный кондуктометрический) жидких сред на 3 канала (точки). В комплект поставки ДРУ ЭПМ входит электронный блок (ППР) + три первичных преобразователя (ПП-датчики) горизонтального или вертикального монтажа со стержневыми ч/э L=0,1…5м. Материал изолятора датчика Фторопласт-40, климатика УХЛ3, коммутационная способность универсальных контактов 12-250В/0,5-2,5А, материал электрода сталь 12х18Н10Т.

    Датчик-реле уровня РОС-301, ЭРСУ-3

    для сигнализации и поддержания в заданных пределах уровня электропроводных жидкостей в 3-х точках, К-т электронный блок(ППР) + три датчика (ПП) со стержневыми ч/э L=0,1-5 м или тросовыми (гибкими ч/э L-1…10м), изолятор Фторопласт-4 или керамика (до 300°С, 6,3МПа), УХЛ3, 12-250В/2,5А, штуцер М12, М20х1,5, G1/2 (нерж.).

    ЭРСУ-6М регулятор уровня

    искробезопасный-Exi датчик-реле уровня электропроводной жидкости. В комплект поставки ЭРСУ6М входит электронный блок (ППР) + шесть первичных преобразователя (ПП-датчики) горизонтального или вертикального монтажа со стержневыми ч/э L=0,1…6м или тросовыми (гибкими ч/э L-1…6м). Материал изолятора датчика Фторопласт-4 или керамика (до 200С, 2,5МПа), климатика УХЛ3/УХЛ4, коммутационная способность универсальных контактов 12-250В/2,5А, монтажный штуцер М12х1,5, М20х1,5, G1/2, материал штуцера — нержавеющая сталь

    УКУ-1 устройство контроля уровня жидкости

    УКУ-1 устройство контроля уровня жидкости, Pa max 2,4 МПа; 4 диапазона по чувствительности; выход: два контакта 0,1А, 220 В; Тос -40…+50°С; не более 6,1 мА; 0,19 Вт, Dподключения 4…7 мм, IР54.

    Датчики-реле ЭРСУ-4

    ЭРСУ-4 — датчик-реле уровня электропроводной жидкости. В комплект поставки ЭРСУ-4 входит электронный блок (ППР) + четыре первичных преобразователя (ПП-датчики) горизонтального  (L чэ 0.1м) или вертикального ( (L чэ 0,1…2,0м) монтажа. Материал изолятора датчика фторопласт (до 200С, 2,5МПа) или полиэтилен (до 80С, 2,5МПа), климатика УХЛ/Т/ОМ, IP54, 220В.

    Сигнализатор уровня СУ-5

    ЭРСУ-5 — датчик-реле уровня электропроводной жидкости — пятиканальный сигнализатор-регулятор жидких сред удельной проводимостью от 0,015См/м; морское исполнение; вертикальный (L чэ до 5м) и горизонтальный (L чэ 0,1м) монтаж; фторопластовый или керамический изолятор датчика; штуцер (нерж.) М12х1,5/М20х1,5/G1/2, релейный выход (универс. контакты) 12-250В/2,5А; температура измеряемой среды до +200С, климатика УХЛ/ОМ/Т, температура окружающей среды Тос -50…+70С.

    Датчик-реле уровня жидкости СКЛ-4

    Датчик-реле уровня жидкости СКЛ-4 — напряжение: 220 В; макс. ток через контакты исполнительного реле (AC-1): 5 А; габариты: 90х50х70 мм.

    Реле контроля уровня РКУ-04-TDM

    Кондуктометрические реле контроля уровня РКУ-01…-04-TDM с датчиками ДКУ-01: до 6 датчиков уровня (нержавеющая сталь), контроль до 2 насосов/2 резервуаров/4 уровней, питание 230/400В; исполнение общепромышленное (без взрывозащиты Ех).

    Контроллер уровня ОРДИНАР-Щ

    Контроллер уровня ОРДИНАР-Щ бесконтактный датчик-реле для контроля уровня/наполнения/осушения жидких и сыпучих сред в резервуарах, скважинах; 4 алгоритма работы, ручной режим управления; выход: реле ~8 А, 220 В/=10 А, 28 В, драйвер оптосимистора ~50 мА, 220 В, оптотранзистор с открытым коллектором =200 мА, 50 В; 10 Вт; Встр. пит =12В/0,25А, RS-485 (опция), Тос +5…+50°С

    Кондуктометрический датчик уровня ДС.ПВТ.4

    Универсальные кондуктометрические датчики уровня ДС.ПВТ, ДС.П, ДС.ПВТ.4, ДС.П.3 (вода, насыщенный пар, молоко, пищевые продукты): 1, 3 или 4 электрода (нерж.сталь 12Х18Н10Т), изоляция — пластмасса, Т до 240 °С, Р до 2,5 МПа, до IP65,  DIN 43650A, изоляционные выступы на плоскости присоединения электродов, гигиенический сертификат.

    Сигнализатор уровня РИЗУР-300-МБ

    Многофункциональный сигнализатор уровня РИЗУР-300-МБ,-РИ-DIN для электропроводных жидкостей, а также подтоварной воды: контроль уровня  в 1… 10 точках одновременно (мод. -301…-306, 30х), в т.ч. в разных резервуарах, исп. моноблочное (МБ) или раздельное (РИ, Lлинии связи до 50м), в т.ч. с креплением на DIN-рейку,  ЧЭ стержневой или тросовый (нерж.сталь, L 50мм…22м), вых.сигнал — перекл.контакт/сухой перекидной контакт, защита корпуса IP50…68, Тис — 100… +300С, Р до 2,5МПа,  Тос до -70 … +75С (с термочехлом), взрывозащита Exia, Exib, Exd или общепромышленное исполнение, питание 230 В или по заказу.

    Сигнализаторы уровня РИЗУР

    Многоточечные сигнализаторы (датчики-реле) уровня РИЗУР: различные принципы измерения (ультразвуковые, емкостные, кондуктометрические, поплавковые, термодифференциальные, вибрационные), варианты исполнения  и конструктивные особенности, исп. моноблочное или раздельное, в т.ч. с креплением на DIN-рейку, защита корпуса до IP68, взрывозащита Exia, Exib, Exd или общепромышленное исполнение, исполнения, отличные от стандартных по спецзаказу.

Дополнительная информация о кондуктометрических датчиках-реле (сигнализаторах) уровня

Кондуктометрические регуляторы-сигнализаторы (приборы также именуются, как датчики-реле уровня: РОС-301, ЭРСУ-3…6, САУ-М6, ESP-50, ДРУ-ЭПМ, СКБ-301-DIN, БКК1) могут применяются для контроля уровня электропроводящей жидкости, в т.ч. находящейся под избыточным давлением: воды (водопроводной, технической, морской), безнапорных сточных вод, щелочных, кислотных растворов, поэтому нашли широкое применение для работы в системах котловой автоматики, очистных, дренажных сооружений.

Основные объекты, на которых применяются датчики-реле уровня — это котельные, пункты водоподготовки, очистные, дренажные, водонапорные сооружения, пожарные резервуары и водоемы, насосные станции, накопительные емкости, отстойники, уровнемерные колодцы и колонки. Кондуктометрические регуляторы-сигнализаторы (РОС-301, ЭРСУ-3…6, САУ-М6, ESP-50, ДРУ-ЭПМ, СКБ-301-DIN, БКК1) широко используются в АСУ ТП гидросооружений и и теплоэнергетики. Благодаря относительной простоте конструкции, кондуктометрические датчики-реле (регуляторы-сигнализаторы) уровня жидкости просты, надежны, безопасны и экономичны при эксплуатации, не требуют дополнительных настроек и специального контроля во время работы.

Кондуктометрический регулятор-сигнализатор (далее — Прибор) состоит из преобразователя передающего (электронный блок) и нескольких (обычно трех, но возможно и более — до шести) датчиков-изоляторов с погружными чувствительными элементами (нержавеющими электродами диаметром 3-4мм). Датчик-изолятор, в свою очередь, состоит из корпуса с резьбовым штуцером, чувстви­тельного элемента (погружаемая в жидкость часть датчика), изолятора (материал полиэтилен, фторопласт-4 или керамика) и защитного герметизирующего колпачка.

Принцип действия кондуктометрического регулятора-сигнализатора основан на преоб­разовании изменения электрического сопротив­ления между электродом датчика и токопроводящей стенкой резервуара (или контрольным электродом) в электрический релейный сигнал при замыкании/размыкании слаботочной электрической цепи электропроводной жидкостью. Приборы обычно имеют три (или более) независимых канала, поз­воляющих контролировать такое же количество точек (уровней жидкости) в одном или разных резервуарах.

Различают два основных конструктивных исполнения чувствительных элементов: стержневое (жесткое) или тросовое (гибкое-«Г»).
Длина чувствительного элемента: стержневого от 0,1 до 2,5 м (по заказу возможно наращивание удлинителями до 5 м), тросового — от 1 до 22 м.

Общие рекомендации по монтажу кондуктометрических датчиков-реле (сигнализаторов) уровня

1. Установка и монтаж кондуктометрических регуляторов-сигнализаторов (датчиков-реле уровня: РОС-301, ЭРСУ-3…6, САУ-М6, ESP-50, ДРУ-ЭПМ, СКБ-301-DIN, БКК1 и др.) должны производиться в соответствии с техническим описанием или руководством по эксплуатации.
2. Монтаж соединительных проводов или кабелей производить любым проводом или кабелем с сечением жилы не более 1,5 мм2.
3. Соединение первичного (датчика) и передающего преобразователей (электронного блока) осуществляется линией связи любой длины в пределах объекта (до 500 метров)
4. Допустимое значение параметров линии связи между первичным и передающим преобразователями приборов взрывозащищенного исполнения (код «И» — искрозащита, маркировка — Exi, например у электронных регуляторов-сигнализаторов уровня ЭРСУ-МИ, РОС-301И):
— емкости — 0,15 мкФ;
— индуктивности — 0,2 мГн;
5. При монтаже регуляторов-сигнализаторов взрывозащищенного исполнения (РОС-301И, ЭРСУ-МИ и др.) внешние искробезопасные и искроопасные цепи должны прокладываться раздельными кабелями или проводами. Расстояние между изолированными проводами искробезопасных и искроопасных цепей внутри передающего преобразователя должно быть не менее 6 мм.
6. Допускается прокладка линий связи между первичным (датчиками) и передающим преобразователями группы первичных преобразователей (электронным блоком) в одном кабеле или пучке без экранирования линии связи каждого из первичных преобразователей. В условиях воздействия электромагнитных помех прокладку линий связи между первичным и передающим преобразователями одного или группы первичных преобразователей производить в экране или металлической трубе.
7. Передающий преобразователь устанавливается в месте, удобном для наблюдения за состоянием свечения элементов световой индикации (СД-индикаторы), для проведения межрегламентного обслуживания.
8. Первичный преобразователь сигнализатора устанавливается на емкости с контролируемой средой горизонтально, вертикально или наклонно так, чтобы контролируемый уровень находился в рабочей зоне (в диапазоне контроля) чувствительного элемента (стержня или троса).
9. Не допускается устанавливать первичные преобразователи так, чтобы рабочие зоны (диапазон контроля) чувствительных элементов находились в местах, где возможны постоянные залегания контролируемой среды, образование воздушных пробок.
10. Первичный преобразователь со стержневым чувствительным элементом устанавливается на стенке или крышке резервуара так, чтобы конец резьбы был утоплен не более, чем на 20 мм.
11. Допускается размещать часть гибкого тросового чувствительного элемента в отрезке трубы диаметром не менее 45 мм. При длине чувствительного элемента до 2,5м — длина отрезка трубы должна быть не более 250 мм, при длине чувствительного элемента свыше 2,5м — длина отрезка трубы должна быть не более 600мм.
12. При вертикальной установке первичных преобразователей длиной свыше 0,6 м на резервуаре с интенсивным движением жидкости необходимо закрепить конец чувствительного элемента через изолятор, либо размещать его в перфорированной металлической трубе диаметром не менее 80 мм.
13. Резервуар с контролируемой средой, первичный преобразователь должны (датчики) быть заземлены. При установке первичного преобразователя на резервуарах из непроводящего материала необходимо предусматривать внутри резервуара дополнительный контрольный электрод. Например, перфорированную трубу диаметром не менее 80 мм вокруг чувствительного элемента, металлическую полосу или пластину.
14. Дополнительный электрод должен быть заземлен и соединен со штуцером (фланцем) чувствительного элемента.
