4.6.1. Исполнительные механизмы и приводы

Однооборотные электрические исполнительные механизмы МЭО и МЭОФ (фланцевые электроприводы неполноповоротные) предназначены для приведения в действие запорно-регулирующей арматуры в системах автоматического регулирования технологическими процессами, в соответствии с командными сигналами регулирующих и управляющих устройств.

В данном разделе представлена следующая информация по исполнительным механизмам электрическим однооборотным – МЭО(сокр.) и электроприводам:
1. Структура (схема) условного обозначения исполнительного механизма МЭО (рычажного), МЭОФ (фланцевого).
2. Прайс-лист с ценами на механизмы исполнительные электрические однооборотные МЭО и фланцевые МЭОФ, а также регулирующие приборы, управляющие устройства, блоки (ПБР, РП4, БСПТ, БП, РЗД, БРУ, ИПУ, ЗУ, БУ, ДУП-М и пр.) и запасные части.
3. Техническое описание (характеристики) исполнительных механизмов МЭО, фланцевых МЭОФ и электроприводов ПЭОЗ, КСАТО.
см. описание всех моделей и модификаций однооборотных электрических исполнительных механизмов: МЭО-6,3, МЭО-16, МЭО-40/25, МЭО-100/63, МЭО-250, МЭО-630, МЭО-1600, МЭО-4000, МЭО-10000 Н·м.

    МЭО-100 однооборотный электрический исполнительный механизм

    Прайс-лист на однооборотные электрические исполнительные механизмы МЭО и МЭОФ, регулирующие приборы, управляющие устройства, блоки (ПБР, РП4, БСПТ, БП, РЗД, БРУ, ИПУ, ЗУ, БУ, ДУП-М и пр.) и запасные части.

    Исполнительный механизм МЭОФ-100

    Механизмы электрические однооборотные фланцевые МЭОФ: мощность(момент) -16,40,100,250,630,1600Нм, время хода от 10 до 160сек на 0,25/0,63 оборота; питание 220В, 380В(трехфазное-К), в т.ч. взрывозащищенное исполнение.

    МЭО-100 однооборотный электрический исполнительный механизм

    Исполнительный механизм МЭО-250 (рычажный), МЭОФ-250 (фланцевый): номинальный крутящий момент 250Нм; время полного хода 63, 25 или 160сек; полный ход выходного вала 0-0,25; 0,63 оборота. Блока сигнализации положения (датчика) выходного вала Р — реостатный, И — индуктивный, У — токовый или М — блок концевых включателей.

    МЭО-100 однооборотный электрический исполнительный механизм

    Исполнительный механизм МЭО-100 (рычажный), МЭОФ-100 (фланцевый): номинальный крутящий момент 250Нм; время полного хода 63, 25 или 10сек; полный ход выходного вала 0-0,25; 0,63 оборота. Блока сигнализации положения (датчика) выходного вала Р — реостатный, И — индуктивный, У — токовый или М — блок концевых включателей.

    Исполнительный механизм МЭО-40

    Исполнительный механизм МЭО-40 (рычажный), МЭОФ-40 (фланцевый): номинальный крутящий момент 40Нм; время полного хода 10, 63, 25 или 160сек; полный ход выходного вала 0-0,25; 0,63 оборота. Блока сигнализации положения (датчика) выходного вала Р — реостатный, И — индуктивный, У — токовый или М — блок концевых включателей.

    МЭО-100 однооборотный электрический исполнительный механизм

    Исполнительный механизм МЭО-630 (рычажный), МЭОФ-630 (фланцевый): номинальный крутящий момент 630Нм; время полного хода 63, 25, 10 или 160сек; полный ход выходного вала 0-0,25; 0,63 оборота. Блока сигнализации положения (датчика) выходного вала Р — реостатный, И — индуктивный, У — токовый или М — блок концевых включателей. Климатика У1/У2/Т2. IP54.

    Исполнительный механизм МЭО-40

    Исполнительный механизм МЭО-16 (рычажный), МЭОФ-16 (фланцевый): номинальный крутящий момент 16Нм; время полного хода 10, 63, 25 или 160сек; полный ход выходного вала 0-0,25; 0,63 оборота. Блока сигнализации положения (датчика) выходного вала Р — реостатный, И — индуктивный, У — токовый или М — блок концевых включателей.

    Исполнительный механизм МЭО-40

    Исп. рычажный-МЭО, фланцевый МЭОФ: ном. крутящий момент 6,3Нм; время полного хода 10, 63, 25, 300сек; полный ход вых. вала 0-0,25; 0,63 оборота. Блоки сигн.-И,Р,У,М.

    Дозатор жидкости ЭДС (электронная дозирующая система)

    ЭДС — электронная дозирующая система: диапазон установки дозы, л 0,1….999,9 (1….9999), Ду-15…100,  расход 0,15……200 куб.м/час, погрешность 1%, питание 220/24В, исполнительное реле  220В х 7А

    Прибор КЭП-12М

    Командный электрическмй прибор КЭП-12М: микроконтроллерное 12-тиканальное реле времени, до 14 независимых уставок на канал, абсолютное или относительное время уставки до 24 часов, точность 2с/сутки, ручное и дистанционное управление, 2 дискретных входа, дискретные выходы — Р/О/Т/C в любой комбинации, температура окружающей среды Тос -20…+50°С, монтаж на DIN-рейку.

    Пневмоэлектроклапан ПЭКДД

    Пневмоэлектроклапан ПЭКДД двойного действия для использования в целях управления пневматическими приводами исполнительных механизмов; давление от 3 до 7,5 МПа; гарантия 18 месяцев.

    Электрический исполнительный механизм ЭПУ

    Электрические исполнительные механизмы ЭПУ-06Р, ЭПУ-06А, ЭПУ-15Р (электроприводы универсальные): номинальный крутящий момент 6 и 15Нм; время поворота до 60 с; угол поворота 90°; ЭПУ-Р — 2 концевых выключателя, реостатный датчик положения, ЭПУ-А — 2 дополнительных выключателя, токовый датчик положения 4-20 мА; рабочая температура -20 до +60°C;питание 220В; пылеводозащита IP54, общепромышленное исп. (без взрывозащиты Ех).

    Электропривод BEN230

    Электропривод BEN230 — крутящий момент: 15 Нм; номинальное напряжение: 230 В; управление: открыто/закрыто.

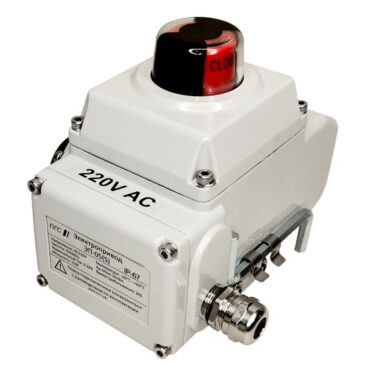

    Электрический исполнительный механизм ЭТМ-05 (привод)

    Универсальные четвертьоборотные электроприводы ЭТМ-05…-100, питание 220В; ток 50/60Гц, мощность 10…100 Вт, крутящий момент 50…1000 Нм, быстродействие 30с, угол поворота 90 градусов, точность 1%, корпус литой алюминиевый; рабочая температура -20 до +60°C; антикоррозионная защита, пылеводозащита IP67, защита от перегрузки, общепромышленное исп. (без взрывозащиты Ех).

1. Структура (схема) условного обозначения исполнительного механизма МЭО, МЭОФ

Структура (схема) условного обозначения исполнительного механизма МЭО, МЭОФ представляет из себя буквенно-цифровой код нижеприведенного вида, в котором конечная стоимость механизма МЭО зависит от суммы цен/наценок по каждому из цено-образующих параметров:
AAAA(МЭО, МЭОФ) — BBBB / CC – 0,DD – E — (IIBT4) – FF – GG – H — I
где
А – тип исполнительного механизма ( МЭО – механизм электрический обнооборотный рычажный, МЭОФ – механизм электрический однооборотный фланцевый для непосредственной установке на регулирующей арматуре);
B – номинальный крутящий момент на выходном валу (6,3, 10, 12,5, 16, 25, 40, 63, 100, 250, 630, 1000, 1600, 2500, 4000, 10000 Нм);
C – номинальное время полного хода (10, 12,5, 15, 25, 30, 37, 63, 160 сек);
D – полный ход выходного вала (0-0,25; 0,63 оборота);
E – тип датчика (обозначение блока сигнализации положения (БСП) выходного вала):
— «И» — индуктивный (блок БСПИ),
— «Р» — реостатный (блоки БСПР, БСПР-IIBT6),
— «У» — токовый (блоки БСПТ, БСПТ-IIВТ6),
— «М» — блок концевых выключателей (БКВ, БСПМ-11ВТ6);
F – категория взрывоопасности для взрывозащищенных исполнений (подгруппа и температурный класс) – IIBT4;
G – год разработки (последние две цифры): 93, 98, 99, 00, 01, 02;
H – дополнительная информация:
— без обозначения – однофазное напряжение питания (220В),
— «К» — трехфазное напряжение питания (380В),
— «Б» — исполнение с БСПТ, имеющий внутренний источник питания,
— «А» — исполнение для ОАЭ (АЭС и пр.);
I – климатическое исполнение и категория размещения по ГОСТ-15150 (У2, У3.1, УХЛ2, Т2, Т3).

2. Прайс-лист на механизмы исполнительные МЭО, регулирующие приборы, блоки и управляющие устройства

МЭО-100 однооборотный электрический исполнительный механизм

В нижеприведенном прайс-лист указаны оптовые цены* на механизмы исполнительные электрические однооборотные МЭО и фланцевые МЭОФ, а также регулирующие приборы, управляющие устройства, блоки (ПБР, РП4, БСПТ, БП, РЗД, БРУ, ИПУ, ЗУ, БУ, ДУП-М и пр. см. таблицу-3) и запасные части (см. таблицу-4).
Цены указаны на общепромышленное исполнение приборов и исполнительных механизмов МЭО (цены на взрывозащищенное Ex-IIBT4 и исполнение для АЭС предоставляются по запросу) по состоянию на январь 2018 года.
Все цены указаны на базовое исполнение — общепромышленное, без стоимости дополнительных опций, блоков и оборудования, тары-упаковки, расходов на отгрузку и/или доставку, без учета налога (НДС=18%), в расчете на оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).
Условия предоставления скидок, наличие акций и спец.предложений и цен — уточняйте у менеджеров.

Рычажные исполнительные механизмы
МЭО-6,3,-12,5,-16,-25-40,-100,-250  (таблица-1 (1 из 4))
Наименование исполнительного механизма Цена*, руб. без нал.
в зависимости от типа датчика
М И Р У
МЭО-6,3/10-0,25-01  Цена договорная в зависимости от типа корпуса и исполнения
(ориентировочная цена
от 7735 руб. до 15375 руб.)
МЭО-6,3/12,5-0,25-99
МЭО-12,5/25-0,25-99
МЭО-16/30-025-99
МЭО-25/63-0,25-99
МЭО-16/10-0,25-93 8865 9220
МЭО-16/25-0,63-93 8665  9220
МЭО-40/25-0,25-93 8665 9220
МЭО-40/63-0,63-93  8665 9220
МЭО-16/25-0,25-01 7730  9040
МЭО-16/63-0,63-01  7730 9040
МЭО-16/63-0,25-01 7730 9940
МЭО-16/160-0,63-01 7730  9040
МЭО-40/63-0,25-01 7730 9040
МЭО-40/160-0,63-01  7730 9040
МЭО-40/10-0,25-99К 8665 9220
МЭО-40/25-0,63-99К 8665 9220
МЭО-40/25-0,25-99К 8665 9220
МЭО-40/63-0,63-99К  8665  9220
МЭО-40/10-0,25-99 17050 18540
МЭО-40/25-0,63-99 17050  18360
МЭО-100/25-0,25-99 17050 18540
МЭО-100/63-0,63-99  17050 18540
МЭО-100/25-0,25-99К 17050 18540
МЭО-100/63-0,63-99К 17050 18540
МЭО-100/10-0,25-99К 17050  18540
МЭО-100/25-0,63-99К  17050 18540
МЭО-250/63-0,25-99 17050 18540
МЭО-250/160-0,63-99  17050 18540
МЭО-250/25-0,25-99К 17050 18540
МЭО-250/63-0,63-99К  17050 18540
МЭО-250/63-0,25-99К  17050  18540
МЭО-250/160-0,63-99К  17050 18540
Тип датчика (обозначение блока сигнализации положения (БСП) выходного вала) М И Р У
Фланцевые ИМ МЭОФ** Цена* руб.. без нал
МЭОФ-16, МЭОФ-40 цена от 13 050 руб.
МЭОФ-100, МЭОФ-250 цена от 21 900 руб.
Фланцевые исполнительные механизмы МЭОФ устанавливаются непосредственно на трубопроводной арматуре и соединяются со штоком регулирующего органа посредством втулки, поэтому имеют более высокую стоимость по сравнению с рычажными ИМ.

Таблица-2 (2 из 4):
Прайс-лист на исполнительные механизмы большой мощности  МЭО-250,-630,-1600,-10000, МЭОФ (фланцевые)
(цены электроприводов указаны по состоянию на январь 2018 года)

Исполнительные механизмы МЭО-250,-630,-1600,-10000, МЭОФ
Наименование
исполнительного механизма
Цена, руб. без нал.
в зависимости от типа датчика
М И Р У
МЭО-250/10-0,25-92К, МЭОФ-250 МЭО — цена 40070 руб.,
фланцевый МЭОФ — 49400р.
МЭО-250/25-0,63-92К, МЭОФ-250
МЭО-630/25-0,25-92К, МЭОФ-630
МЭО-630/63-0,63-92К, МЭОФ-630
МЭО-630/63-0,25-92К, МЭОФ-630
МЭО-630/160-0,63-92К, МЭОФ-630
МЭО-630/10-0,25-92К, МЭОФ-630 МЭО — цена 58700 руб.,
фланцевый МЭОФ — 64300 руб.
МЭО-630/25-0,63-92К, МЭОФ-630
МЭО-1600/25-0,25-92К, МЭОФ-1600
МЭО-1600/63-0,63-92К, МЭОФ-1600
МЭО-1600/63-0,25-92К, МЭОФ-1600
МЭО-1600/160-0,63-92К, МЭОФ-1600
МЭО-4000/63-0,25-97К 66170
МЭО-4000/160-0,63-97К
МЭО-10000/63-0,25-97К Договорная цена
МЭО-10000/160-0,63-97К

тип датчика (обозначение блока сигнализации положения (БСП) выходного вала):
— «И» — индуктивный (блок БСПИ),
— «Р» — реостатный (блоки БСПР, БСПР-IIBT6(взрывозащищенный),
— «У» — токовый (блоки БСПТ, БСПТ-IIВТ6(взрывозащищенный),
— «М» — блок концевых выключателей (БКВ, БСПМ-11ВТ6(взрывозащищенный)).

Таблица-3 (3 из 3):
Прайс-лист на регулирующие приборы и управляющие устройства и блоки
(ПБР, РП4, БСПТ, БП, РЗД, БРУ, ИПУ, ЗУ, БУ, ДУП-М и пр., цены указаны по состоянию на январь 2018 года)

Приборная продукция
Наименование прибора или устройства Цена, руб. без нал.
МСП-1-1, МСП-1-2, МСП-1-3, МСП-1-4 механизм сигнализации положения  9220
БП-10, БП-20 блок питания 1815
БП-20АМ, БП-20МА блок питания 2980
БСПТ-10, БСПТ-10М (со жгутом) блок сигнализации положения токовый 4940
БСПТ-10, БСПТ-10М (без жгута) блок сигнализации положения токовый 4610
БСПТ-10 с БП-10, БСПТ-10М с БП-20
блоки сигнализации положения токовые с БП
 5450
БСПР-10 блок сигнализации положения реостатный, БСПИ-10 — индукционный  3720
БКВ, БКВ-С блок концевых выключателей 2740
БДС блок динамической связи 13970
БСС блок суммирования и сигнализации 13970
БСД блок суммирования и демпфирования 13970
БЗИ 13970
РЗД-12 задатчик ручной 1955
РЗД-22 задатчик ручной 3260
БРУ-22 блок ручного управления 4995
БРУ-32 (БРУ-32М) блок ручного управления 6430
БРУ-42 (БРУ-42М) блок ручного управления 7360
РП4-У-М1 регулирующее устройство 10710
РП4-Т-М1 регулирующее устройство 10710
РП4-П-М1 регулирующее устройство 10710
РП4-У, РП4-Т, РП4-П регулирующее устройство 8275
БП-24, БП-24-1, БП-24-2, БП-24-4 блок питания 3500
БП-24И блок ручного управления 4375
БРУ-33 блок ручного управления 22830
БРУ-44 блок ручного управления 22830
ПБР-2М01, ПБР-2М02 блок пускателя реверсивный (БПР) 4190
ПБР-2М2.1, ПБР-2М2.2, ПБР-2М1 блок пускателя реверсивный (БПР) 4330
ПБР-2.3 блок пускателя реверсивный (БПР) 4330
ПБР-3.3 блок пускателя реверсивный (БПР) 4330
ПБР-3А2.1, ПБР-3А2.2 блок пускателя реверсивный (БПР) 4330
ПБР-3А, ПБР-2М блок пускателя реверсивный (БПР) 4190
БПР-2 (аналог ПБР-2М блок пускателя реверсивный (БПР)),
БПР-3 (аналог ПБР-3А блок пускателя реверсивный (БПР))
4190
ПБР-2МП блок пускателя реверсивный (БПР) 6985
ПБР-3АП блок пускателя реверсивный (БПР) 7360
ПБР-2МН блок пускателя реверсивный (БПР) 5310
ПБР-3АН блок пускателя реверсивный (БПР) 5310
ПБР-3М-9 (аналог ПБР-3И-9) блок пускателя реверсивный (БПР) 12580
ПБР-3М-16 (аналог ПБР-3И-16) блок пускателя реверсивный (БПР) 14440
ПБР-3М блок пускателя реверсивный (БПР) 9820
ФЦ-0610, ФЦ-0611 усилитель тиристорный трехпозиционный 7650
ФЦ-0620, ФЦ-0621 усилитель тиристорный трехпозиционный 6660
ИПУ индикатор положения унифицированный 3635
УСТ-10 устройствово сравнения токов 4-20мА 3260
БУ-12 блок управления аналогового регулятора 3445
БУ-21 блок управления аналогового регулятора 3630
ЗУ-11 задатчик потенциометрический 1565
ЗУ-05 задатчик потенциометрический 2835
Блок указателей В-12 2980
БТЗ-3.1, БТЗ-3.2 блок тепловой защиты 3075
БУ-30М, БУ-30М1(дин. рейка) блок усилителя 3635
ДУП-М дистанционный указатель положения 3635
Ремиконт-130 контроллер малоканальный многофункциональный регулирующий микропроцессорный цена по запросу
Пульт контроля и наладки Ремиконт-130  по запросу
Пульт контроля и наладки МЭО  по запросу
Пульт настройки ПН-1 4565
Блок питания БП-1 4890
Блок переключения БПР-10 6895
Блок БУТ-10 4480
Блок БУС-10 4600
Блок БУМ-10 5320
Блок питания БП-4 4475
Блок шлюза БШ-1 26000

Таблица-4 (4 из 3):
Прайс-лист на запасные части и принадлежности (ЗиП)
(цены указаны по состоянию на январь 2018 года)

Запасные части и принадлежности (ЗиП)
Наименование Цена, руб. без нал.
Комплект тяг для механизма МЭО100, МЭО250 (2шт.) 2330
Комплект тяг для механизма МЭО630, МЭО1600 (2шт.) 3260
ПЛ-1 4165
ПЛ-2 3335
ПРЦ-10М2 9150
МИС-3 4710
МКП 3505
МСН-10 3185
МДА 7060
МАС 7990
МСД 3-7 6460
ДСОР-110-1,0-60 двигатель 3260
ДСОР-110-1,0-136(220В/380В) двигатель 4655
ДСОР-110-1,0-136 (380В) двигатель 4655
ДСОР-68—0,25-150 двигатель 3720
ДСР-4/60 220В двигатель 3025
ДСОР-80-0,8-136 (220В) двигатель 3630
ДСОР-80-0,4-136 (220В) двигатель 3630
ДАУ-10С двигатель 3540
ДАУ-63П 220В двигатель 7495
ДАУ-25П 220В двигатель 7495
2ДСТР-135-1,8-136 двигатель 7495
3ДСОР-135-1,8-150 двигатель 7495
3ДСТР-135-1,6-150(220/380В) двигатель 7495
3ДСТР-135-4,5-136 двигатель 9315
3ДСТР-135-4,0-150 двигатель 9315
2ДСОР-135-2,5-136 (220В) двигатель 7495
Полумуфты ПМФ (для соединения валов механизмов однооборотных МЭО) из углер. стали с г/покрытием Ц9. цена по запросу
Шпонка (для передачи крутящего момента между охватывающем и охватываемым валами). цена по запросу

В вышеприведенном прайс-лист указаны оптовые цены* на механизмы исполнительные электрические однооборотные МЭО(рычажные) и фланцевые МЭОФ, а также регулирующие приборы, управляющие устройства, блоки (ПБР, РП4, БСПТ, БП, РЗД, БРУ, ИПУ, ЗУ, БУ, ДУП-М и пр.) и запасные части.
Цены указаны на общепромышленное исполнение приборов и исполнительных механизмов МЭО (цены на взрывозащищенное Ex-IIBT4 и исполнение для АЭС предоставляются по запросу) по состоянию на январь 2018 года.
На складе производства имеются в наличии только базовые исполнения МЭО, срок изготовления прочих механизмов – от 15 рабочих дней (при условии наличия всех комплектующих).
Все цены указаны на базовое исполнение без учета налога (НДС=18%), стоимости доп. опций и оборудования, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на оптовый заказ (при крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта).
Условия предоставления скидок, наличие акций и специальных предложений и цен — уточняйте у менеджеров.

3. Техническое описание (характеристики) исполнительных механизмов МЭО, МЭОФ

Однооборотные (или неполноповоротные) электрические исполнительные механизмы МЭО (рычажные), МЭОФ (фланцевые) и приводы ПЭОЗ предназначены для передачи крутящего момента арматуре при ее повороте на один оборот или менее (от 0 до 360°).

Исполнительные электрические механизмы МЭО и МЭОФ (электроприводы) предназначены для приведения в действие запорно-регулирующей арматуры в системах автоматического регулирования технологическими процессами, в соответствии с командными сигналами регулирующих и управляющих устройств.

Приводы ПЭОЗ предназначены для приведения в действие запорной арматуры в режиме «Открыть-Закрыть».

Варианты исполнения исполнительных механизмов и приводов:

— общепромышленное (базовое исполнение)
— взрывозащищенное
(категория взрывоопасности для взрывозащищенных исполнений (подгруппа и температурный класс) – IIBT4);
— для АЭС (повышенной надежности для атомных электростанций и объектов атомной энергетики (ОАЭ)).

Функции исполнительных механизмов МЭО и МЭОФ

— Автоматическое, дистанционное или местное (ручное) открытие и закрытие арматуры, останов арматуры в любом промежуточном положении;
— Указание степени открытия (закрытия) арматуры на шкале местного указателя;
— Позиционирование рабочего органа арматуры в любом промежуточном положении;
— Формирование дискретного сигнала о промежуточных и конечных положениях рабочего органа арматуры;
— Защита от перегрузки по моменту (МЭО(Ф)-1600-04К, -08К, -09К, МЭОФ-10(К)).
Современные модификации исполнительных механизмов позволяют, также реализовывать опцию цифрового выхода по интерфейсу RS485:
— Формирование цифровых сигналов состояния концевых и путевых выключателей для передачи по интерфейсу RS-485 (механизмы, оснащенные блоком датчиков БД-1, БД-2).
— Дискретного состояния моментных выключателей открытия и закрытия для передачи по интерфейсу RS-485 (МЭО(Ф)-08К, -09К, МЭОФ-10(К))
— Формирование цифровых сигналов состояния моментных выключателей открытия и закрытия, сигнала крутящего момента для передачи по интерфейсу RS-485 (МЭО(Ф)-08К, -09К, МЭОФ-10(К)).

Функции приводов ПЭОЗ и КСАТО, работающих в системах автоматического регулирования:

Функции приводов КСАТО, работающих режиме «Открыть-Закрыть»:
Дистанционное или ручное открытие и закрытие арматуры;
Дистанционный останов арматуры в любом промежуточном положении;
Указание степени открытия (закрытия) арматуры на шкале местного указателя;
Защита от перегрузки по моменту.

Отличительные особенности электроприводов:

Электроприводы обеспечивают выполнение заявленных технических параметров при отклонении питающего напряжения от – 15% до +10% от номинальных значений.
Режим регулирования – до 1200 вкл/час при ПВ 25%.
Ресурс электроприводов в режиме регулирования — от 65 до 80 тысяч часов (в зависимости от усилия).
Срок службы изделия 15 лет (ресурс при нормальных условиях эксплуатации).
Работа в экстремальных условиях: при повышенной температуре, запылённости, сильной вибрации.
Надежность, простота в обслуживании, ремонтопригодность.

Возможные ошибки при оформлении заказа на исполнительные механизмы МЭО и МЭОФ

Ввиду  относительного многообразия моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на электроприводы МЭОФ, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: четверьоборотный электропривод, исполнительное устройство, привод КЗР и т.п.
— орфографические ошибки и описки: исполнительный механизм — ИМ МЗО, МЗОФ (похожая буква «З» иди цифра «3», вместо буквы «Э»), М30, МЕО, МЕОФ;
— неправильные обозначения марки или модели:
слитное написание марки с номером модели — МЭО6,3 МЭО16 МЭО40 МЭО25, МЭО100/63 МЭО250, МЭО630 МЭО1600, МЭО4000, МЭО10000;
написание цифры «0» вместо буквы «О» — МЭ-06,3 МЭ-016 МЭ-040 МЭ-025, МЭ0-100, МЭ0-63, МЭ0250, МЭ0630, МЭ0-1600 МЭ0-4000 МЭ0-10000, М30 и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: mekhanizm ispolnitelnyj ehlektricheskij odnooborotnyj MEO-40, MEO-100, MEOF-250, MEOF-630, v’o, v’ja (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на однооборотный электропривод, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (способ присоединения к арматуре (рычажный или фланцевый), мощность (номинальный крутящий момент на выходном валу), номинальное время полного хода, величину полныго хода выходного вала (0-0,25 или 0,63 оборота), тип датчика (обозначение блока сигнализации положения)) в простой форме изложения, а наши инженеры сами подберут необходимый Вам электро-привод и все доп. оборудование к нему.

Copyright © ТЕПЛОПРИБОР.рф 2015-2018 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт.-НММ; ред.-ФМВ, соавторы ЗЭМ/ВЛС, КЦ-М0/П10.
ГК Теплоприбор — производство и продажа КИПиА, электроники и механики: Запорно-регулирующая арматура / Однооборотные электрические исполнительные механизмы МЭО и МЭОФ электроприводы, регулирующие приборы, управляющие устройства, блоки (ПБР, РП4, БСПТ, БП, РЗД, БРУ, ИПУ, ЗУ, БУ, ДУП-М и пр.) и запасные части и др.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) исполнительные механизмы МЭО и МЭОФ и приборы по цене производителя; проверить наличие на складе в Москве.
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Запорно-регулирующая арматура и электроприводы.

Группа компаний «Теплоприбор» также осуществляет поставку всего комплекта коммутирующей и регулирующей аппаратуры нижнего уровня, включающего:
— трубопроводную арматуру с электроприводом;
— коммутирующие силовые элементы контактного и бесконтактного типов;
— шкафы для установки коммутирующей, защитной и управляющей аппаратуры.

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

вернуться в начало прайс-листа
