4.1.3. Электромагнитные расходомеры

Принцип действия электромагнитных преобразователей расхода — расходомеров основан на способности возбуждать электрический ток электропроводной жидкостью, при ее движении в условиях магнитного поля.

В электромагнитных расходомерах (и Э/М теплосчетчиках на их основе) используется явление электромагнитной индукции, что позволяет связать среднюю скорость, а, следовательно (при умножении скорости на площадь внутреннего сечения трубопровода), и объемный расход электропроводной жидкости (воды) с напряженностью поля в нём и разностью потенциалов, возникающих на диаметрально противоположно расположенных электродах (сенсорах).

По конструктивному исполнению различают следующие виды электромагнитных (э/м) преобразователей расхода:
1. Полнопроходные (проточные) врезные расходомеры, которые устанавливаются по средствам размыкания трубопровода методом вставки с последующей стяжкой фланцев крепежом.
2. Погружные (вставные) расходомеры, монтируемые в трубопровод через шаровый кран с выводом сенсоров цилиндрического датчика в центр потока или на 1/8 его диаметра (в точку среднеаксиальной скорости).

Подробнее о электромагнитных первичных преобразователях расхода (ППР) — расходомерах-счетчиках, их видах, принципах действия, конструктивных исполнениях, а также о технических характеристиках, особенностях выбора (как правильно выбрать, заказать, купить РЭМ), комплектации, областях применения, о ценах (см. прайс-лист), по наличию на складе или сроках изготовления см. ниже.

    Расходомер Isomag MS3800/ML252

    Автономный расходомер электромагнитный вставной (погружной) Isomag-MS3800/ML252 — расходомер с измерительным датчиком MS и преобразователем/конвертером — ML; длина вставки MS-3800: 150, 300, 500, 700 или 1000мм (Ду100-8000мм); давление PN до 16 бар (1,6МПа); резьбовое соединение 1 дюйм (25мм); Тис от -20 до +150C; защита IP68; питание 10-35В или литиевые аккумуляторы на 5 лет, интерфейс USB.

    Счетчики-расходомеры электромагнитные ВИРС-М

    Счетчики-расходомеры электромагнитные ВИРС-М (электромагнитный расходомер); Ду=15-200 мм; ; Тис от 0 до 150 °С; Тос от минус 25 до плюс 55 °С; давление 2,5 МПа.

    Расходомер КАРАТ-551

    Электромагнитные расходомеры-счетчики КАРАТ-551: Ду 20, 25, 32, 40, 50, 65, 80, 100,150 мм; обратный поток (реверс); ДИ 0,040-570 м3/ч, кл.т. ±1,0%-±3,0%;  выходы (0…5 мА, 4…20 мА); интерфейсы RS-232, RS485, импульсный выход, частотный выход; ЖКИ; Тис +5…+150°С; давление 2,5 МПа; Тос +5…+55°С; исполнение фланцевое и «сэндвич»; IP65, внешнее пит. от 11,5 до 15В; МПИ 4 года.

    Преобразователи расхода электромагнитные ПРЭМ Ду20-150мм, класс B1, C1, D (1-5%); прямой/обратный поток; исп. расходомера фланцевое и межфланцевое (сэндвич). Выходы: импульсный, токовый 4-20мА, интерфейс RS485; Тос -10+50С, Тис 0+150°C, до 1,6МПа; IP55, пит-12В, МПИ-4г. ШМВ

    МастерФлоу-5.2.1(МФ-5.2.1) преобразователь расхода электромагнитный (расходомер); Ду 15-300 мм; класс Б, Б2, В,Г,Д,Е; прямой/обратный поток; исп. расходомера фланцевое и межфланцевое (сэндвич); Тос от -10°С до +50°С; Тис 0,5-150; давление не более: 1,6 или 2,5МПа; интерфейс RS-232; защитa IP65; пит. 12 В; МПИ 4 года.

    Питерфлоу РС расходомер электромагнитный Ду 20, 32, 50, 80, 100,150 мм; присоединение пластиковых и металлических гофрошлангов, модули МПРС; выхода 4-20мА; интерфейс RS-232; пит. 12 В; 12-летняя гарантия от протечек.

    РМ-5-Т, РМ-5-Т-И, РМ-5-Э счетчики-расходомеры электромагнитные; Ду 25, 50 мм; выход от 4 до 20 мА и/или частотные от 10 до 5000 Гц; интерфейс RS-485; Тис до 150°С; МПИ до 4 лет.

    Электромагнитные расходомеры-счетчики РСМ-05, модификации РСМ-05.03, -05.05, -05.05-П, -05.05-ПА, -05.07:  для жидкостей, в т.ч. пищевых, Тсреды 0,1-150С, давление 1,6 МПа; раздельное и совмещенное исполнение; до 2 каналов измерения расхода, до 3- температуры, до 2 — давления; прямой поток и реверс; Ду 15, 25, 32, 50, 80, 100, 150 мм; ДИ 0,015…600м3/ч; токовый выход, RS232, RS485, USB, SD-слот, GSM-модем, беспроводная связь ZigBee, ЖКИ, архив; защита IP54/IP68; пит. 230В; МПИ 4года.

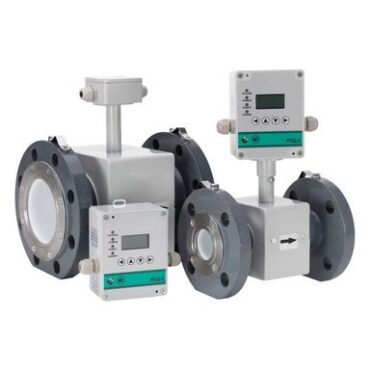

    РСЦ расходомер-счетчик электромагнитный Ду 15, 25, 32, 40, 50, 80, 100, 150, 200, 300, 400 мм; выход 0-5 мА, 0-20 мА, 4-20 мА; давление до 160 атм; Тис до +150°С; Тос от +5…+50°С; интерфейс RS-485; исп. межфланцевое («сэндвич»), фланцевое, резьбовое; пит. 220 В; защита IP65; срок службы 12 лет.

    ЭМИР-ПРАМЕР 550 преобразователь расхода электромагнитный; Ду 15; 25; 32; 40; 50; 65; 80; 100; 150 мм; Тис от 1 до 150; давление 1,6 или 2,5МПа; прямой/обратный поток; класс A,B,C,D,E; защита IP65; МПИ 4 года.

    СИМАГ 11 расходомер электромагнитный; Ду 10…1400 мм; давление до 4 МПа; Тис -10…+150°С; Тос -20…+50°С; выход 4…20 мA; исп. фланцевое; прямой/обратный поток; пит. 150…260В, (50±10) Гц, IP65, IP67 для спец исп, срок службы 10 лет.

    Э/м расходомеры ЭСКО-РВ.08, ЭСКО-Р: Ду 15, 25, 32, 50. 80, 100, 150, 200, 300 мм, полнопроходные, Тис 0…+150°С, Рраб до 2,5МПа;  расход 0,00512…2540м³/ч, классы А, В, С, варианты выходов — токовые 0…5мА, 4…20мА/частотный/импульсный/числоимпульсный/цифровой, интерфейс RS485/232 (у ЭСКО-Р), ЖКИ; IP54/65, питание 36В/24В, МПИ до 5 лет, срок службы до 15 лет.

    ВИС.Т-ВС расходомер-счетчик электромагнитный многоканальный Ду 15, 25, 32, 40, 50, 80, 100, 150, 200, 300; Тис от 0 до 150; давление 2,5 МПа; выход 0 — 5; 0 — 20; 4 — 20 мА или 0 — 1000; 0 — 10000 Гц; пит. 160-270 В; МПИ 4 года.

    Электромагнитные расходомеры — горячей и холодной воды ВСЭ-И, ВСЭ-БИ: Ду 15…300мм; Тис +5…+150°С; метрологический класс В, расход 0,015…2550м3/ч, 1…1000л/имп, ЖК-дисплей, интерфейс RS485; моноблочная конструкция, защита IP65; исп. резьбовое/фланцевое; пит. 220; МПИ 5 лет.

    Электромагнитные расходомеры — счетчики горячей и холодной воды ЭМР: Ду 15…150мм; температура измеряемой среды Тис 0…+150°С; расход Qmin…Qmax 0,01…600м3/ч, номинальный расход Qn 0,06…6м3/ч,  погрешность 2%; выходы — импульсные И1 и И2, токовый 4…20мА (по заказу), индикация; исп. фланцевое; защита IP55 (ЭБ); температура окружающей среды Тос -10…+50°С, питание 220В; МПИ 4 года. Для ЖКХ и промышленности.

    КСР счетчик-расходомер электромагнитный Ду 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200, 250, 300 мм; Тис 0,5…150; давление 1,6; 2,5 МПа; Тос -10 до + 50 °С; защита IP65, IP54; выход 0…5, 0…20, 4…20; МПИ 4 года.

    ИПРЭ-7 расходомеры электромагнитные; Ду 10, 20, 32, 40, 50, 80, 100, 150, 200 мм; давление 1,6 МПа; Тис от 1 до 150; Тос от -40 до +40; интерфейс RS-232; выход 0-5 мА; защита IP44, IP54; пит. 220 В; срок службы не менее 12 лет; МПИ 3 года.

    М121-И6 преобразователь расхода электромагнитный Ду 25, 32, 40, 50, 65, 80 мм; давление 1,6 (2,5) МПа, Тис 0…+150°С, Тос +5…+50°С, интерфейс RS-485- по заказу, прямой/обратный поток, изолятор Фортрон, исп. фланцевое; пит. 230 В

    Малахит РС расходомер-счетчик электромагнитный Ду от 25, 32, 40, 50, 65, 80, 100, 150 мм; Тис 0…+150°C; Тос -30…+55°C; давление до 1,6 (2,5 — по отдельному заказу) МПа; защита IP65; пит. 36 В; срок службы 12 лет; МПИ 4 года.

    VA2301, VA2302 расходомеры-счетчики электромагнитные Ду 6, 10, 15, 25, 40, 50, 80, 100, 150, 200, 300, 400 мм; Тис от — 40 до + 150; выход 0 — 5, 0 — 20, 4 — 20; пит. 220 В; защита IP65; интерфейс RS232 или RS422/RS485; срок службы 12 лет.

    VA2304 расходомер-счетчик

    VA2304 расходомер-счетчик электромагнитный Ду 6, 10, 15, 25, 40, 50, 80, 100, 150, 200, 300,400 мм; Тис от — 40 до + 150; Тос от 5 до 55 °С; выход 0 — 5; 0 — 20; 4 — 20; пит. 220 В; интерфейс RS232 или RS485; защита IP65 или P67; исп. резьбовое или под сварку.

    VA2305M расходомер-счетчик

    VA2305M расходомер-счетчик электромагнитный Ду 10, 15, 25, 40, 50, 80, 100, 150, 200, 300 мм; давление 1,6 МПа; Тис макс. 150 °С; прямой/обратный поток; исп. фланцевое; защита IP65; интерфейс RS232 или RS485; пит. от 6 до 60 В; срок службы 12 лет.

    ПРАМЕР-525Х расходомеры-счетчики

    ПРАМЕР-525Х расходомер-счетчик электромагнитный Ду 20, 25, 32, 40, 50, 80, 100. 150, 200, 250, 300 мм; Тис  от 5 до 150; Тос от -30 до +50; давление 1,6 или 2,5 МПа; класс A, B, C, D, E; срок службы не менее 15 лет; МПИ 4 года.

    ВЗЛЕТ ЭРСВ расходомер-счетчик

    ВЗЛЕТ ЭРСВ расходомер-счетчик электромагнитный Ду 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200,300 мм; давление не более 2,5 МПа; Тис от минус 10 до 150; исп. межфланцевое «сэндвич», фланцевое; защита IP65; интерфейс RS-485 или NFC (по заказу); пит. 24 В; срок службы 12 лет.

    ВЗЛЕТ ЭМ ПРОФИ-ХХХ М расходомер-счетчик

    ПРОФИ-ХХХ М расходомер-счетчик электромагнитный Ду 10,15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200, 300 мм; давление не более 2,5 МПа; Тис от минус 10 до 150; интерфейс RS-485; исп. межфланцевое «сэндвич», фланцевое; пит. от 5 до 26 В; защита IP65; срок службы 12 лет.

    Расходомер ВЗЛЕТ ЭКСПЕРТ

    ЭКСПЕРТ-9ХХMХ расходомер-счетчик электромагнитный Ду 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200, 300 мм; давление не более 2,5 МПа; Тис от минус 10 до 150; интерфейс RS-232/RS-485; исп. межфланцевое «сэндвич», фланцевое; защита IP65; пит. 24 В; срок службы 12 лет.

    ВЗЛЕТ ТЭР расходомер-счетчик

    Электромагнитные расходомеры жидкости ВЗЛЕТ ТЭР — общепромышленное, пищевое, агрессивостойкое и атомное исполнения, Dy 10, 15, 20, 25, 32, 40, 50, 65, 80, 100. 150, 200, 300 мм ; давление не более 2,5* (4,0 по заказу); Тис от -10 до 150; Тос -25 до 70; выход 0-5, 0-20, 4-20 мА; интерфейс RS-485; исп. межфланцевое «сэндвич», фланцевое; защита IP67; пит. 24 В; срок службы 12 лет.

    ВЗЛЕТ ТЭР Ex  расходомер-счетчик

    Электромагнитные взрывозащищенные расходомеры жидкости ВЗЛЕТ ТЭР Ех — общепромышленное и агрессивостойкое исполнение, Ду 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200, 300 мм;  давление не более 2,5 (4,0 по заказу); выход 0-5, 0-20, 4-20 мА; Тис от -10 до 90; Тос от -20 до 50; интерфейс RS-485 (протокол MODBUS), HART; исп. межфланцевое «сэндвич», фланцевое; взрывозащита — взрывонепроницаемость («d») и искробезопасность «ib»; пит. 24 В; срок службы 12 лет.

    ВЗЛЕТ ТЭР расходомер-счетчик

    Электромагнитный расходомер жидкости ВЗЛЕТ ТЭР IP68 — для затопляемых зон, общепромышленное и агрессивостойкое исполнения, Dy 10, 15, 20, 25, 32, 40, 50, 65, 80, 100. 150, 200, 300 мм ; давление не более 2,5* (4,0 по заказу); Тис от -10 до 150; Тос -25 до 70; выход 0-5, 0-20, 4-20 мА; интерфейс RS-485; исп. межфланцевое «сэндвич», фланцевое; защита IP67; пит. 24 В; срок службы 12 лет.

    ВЗЛЕТ ТЭР Рх расходомер-счетчик

    Электромагнитный расходомер ВЗЛЕТ ТЭР-Рх —раздельное исполнение датчика расхода и электронного блока; общепромышленное, пищевое, агрессивостойкое и атомное исполнения; Dy 10, 15, 20, 25, 32, 40, 50, 65, 80, 100. 150, 200, 300 мм ; давление не более 2,5* (4,0 по заказу); Тис от -10 до 150; Тос -25 до 70; выход 0-5, 0-20, 4-20 мА; интерфейс RS-485 (протокол ModBus), Profibus, Ethernet — по заказу; исп. межфланцевое «сэндвич», фланцевое; защита IP67; пит. 24 В; срок службы 12 лет.

    ВЗЛЕТ ППД расходомер-счетчик

    ВЗЛЕТ ППД расходомер-счетчик электромагнитный для поддержания пластового давления Ду 32, 50, 80, 100, 150, 200 мм; давление 25 МПа; Тис от 0 до 60 С;Тос от от -40 до 50; интерфейс RS-485; поток прямой (обратный по заказу); защита IP 65, взрывозащита 2Ex emb II T4 Gb X; пит. 24 В; срок службы 12 лет.

    Преобразователь расхода ПРИМ

    Микропроцессорные индукционные преобразователи расхода ПРИМ (расходомеры неагрессивных электропроводящих жидкостей, в т.ч. воды, пищевых и т.д.): Ду 10, 15, 20, 25, 32, 40, 50, 80, 100, 150 мм, полнопроходные, обычное и прецизионное (эталонное) исполнение; Тис 1…+150°С, Рраб до 2,5МПа;  расход 0,03 — 400м3/ч, погрешность 1%, 2%, импульсный выход 0,09…2000имп/дм3, интерфейс RS232; IPX5, питание 24В.

    М121-К5 преобразователь расхода

    М121-К5 преобразователь расхода электромагнитный (измерительный модуль) Ду 15, 25, 32, 40, 50, 65, 80, 100, 150, 200, 300 мм; прямой/обратный поток; индикатор «пустого трубопровода»; интерфейс RS-485.

    М121-К5 преобразователь расхода

    М121-И5 преобразователь расхода электромагнитный Ду 25, 40, 50 мм; интерфейс IEEE-754; измеряют расход (м³/час); температуру (°С); давление (ати); имеет один электромагнитный преобразователь расхода, два-измерения температуры, один-измерения давления; в состав теплосчетчика входит от 1 до 16 измерительных модулей; футеровка Фортрон.

    МастерФлоу 5.2.2 преобразователь расхода электромагнитный Ду 15, 20, 25, 32, 40, 50, 65, 80, 100, 150, 200, 300 мм; интерфейс RS-232, RS-485 по заказу); выход от 0 до 5 (от 4 до 20) мА; Тис +0,5…+150 ºС; Тос -10 до +50 ºС, давление1,6 или 2,5 МПа; защита IP65; пит. 12 В; срок службы 12 лет, МПИ 4 года.

    Электромагнитный счетчик-расходомер РМ-5-П-25/32/50 для пищевой промышленности: Ду25/32/50мм, 0,16-32м3/ч (ДД 50:1), кл.т. ±0,25%(A) ±0,5%(B), Тис до 150С, Рис до 0,6МПа, проводимость 0,001-10см/м, выход интерфейс RS485. Расходомер-счетчик РМ-5П входит в Узел учета молока, кисломолочных и других пищевых продуктов — УУМ-25/32/50 (функцией дозирования и контроля температуры продукта).

    Расходомеры-счетчики электромагнитные индукционные FLONET FH 10XX предназначены для измерений объёмного расхода воды или других электропроводящих жидкостей в закрытых трубопроводах, а также преобразование его в выходной сигнал (импульсный, частотный, аналоговый 4…20 мА + HART). Поддержка HART-протокола значительно расширяет сферу применения расходомеров FLONET FH 10XX. Электронный блок расходомера FH10XX обрабатывает измеренные данные, а также отображает и передает результаты […]

    Электромагнитные преобразователи расхода ЭР МФ и ЭР-Д МФ предназначены для измерения объема жидкости, протекающей через его поперечное сечение и преобразования значения объема протекшей жидкости в количество импульсов на выходе. Преобразователи расхода ЭР МФ могут применяться для электропроводящих жидкостей с удельной электрической проводимостью более 10-4 См/м (вода/теплоноситель и др.). Преобразователи расхода ЭР МФ имеют два исполнения: ЭР […]

    ВЭПС-Р преобразователь расхода вихревой электромагнитный

    для преобразования объемного расхода и объема жидких сред, протекающих в наполненных трубопроводах, в выходные электрические сигналы и передачи информации на внешние устройства, Ду20-300 мм, частотный и импульсный выходы, давление избыточное не более 1,6 МПа, линия связи 2-х и 3-х проводная, Тис +5…+150°С, Тос-30…+55°С, IP65

    Водосчетчик ВИС.Т-ВС (Погружной)

    Многоканальный погружной счётчик-расходомер ВИС.Т-ВС-Погружной — водосчетчик для труб больших диаметров Ду400…4000мм

    вставной (погружной) расходомер РМ-5-Б1/Б3-П с одним-Б1 или тремя-Б3 первичным преобразователем скорости, DN от 300 до 5000мм, Тис до 150 °C, PN до 1,6 МПа (2,5 МПа*).

    Расходомер ЭМИС-МАГ-270

    Электромагнитные расходомеры ЭМИС-МАГ-270: Ду 15…3000 мм, для жидких сред, в т.ч. пищевых, загрязненных, агрессивных, температура измеряемой среды Тис от -40ºС до +130ºС , Рраб до 32МПа;  расход Qmin…Qmax 0,06… 136800 м3/ч, точность до 0,5%, динамический диапазон 1:100, выходы — токовый 4…20мА/частотный/импульсный/цифровой Modbus, HART, ЖКИ, сигнализация; температура окружающей среды Тос -40ºС до +70ºС (для дистанционного исп.), пылеводозащита IP65, взрывозащита Exdia, рудничное исполнение РВ, питание 220В/24В.

Магнитно-индукционный (электромагнитный) метод измерения расхода

Принцип действия и конструкция магнитно-индукционного (электромагнитного) расходомера

В электрическом проводнике, перемещающемся в магнитном поле, возникает электрический ток (по закону электромагнитной индукции). Этот эффект используется в электромагнитном расходомере (далее РЭМ) для определения расхода.

Протекающая жидкость отождествляется с проводником, т.е. она должна обладать определенной минимальной проводимостью.

В обладающей электрической проводимостью жидкости, протекающей через магнитное поле, возникает электрическое поле (по закону Фарадея). Контролируемый поток протекает по армированной изолятором трубе, в стенках которой перпендикулярно направлению магнитного поля и потока среды установлены два диаметрально расположенных электрода, с которых снимается напряжение, пропорциональное средней скорости потока среды.

Этот сигнал (порядка милливольт), образованный высокоомным источником, с помощью кабеля подводится к измерительному преобразователю (электронному блоку), который усиливает его и осуществляет дальнейшую обработку.

Характерные особенности электромагнитных Р.

Индуктивный метод применим для контроля расходов жидкостей, обладающих хотя бы малой электрической проводимостью (вода, растворы кислот и пр.), так как входное сопротивление усилителя нельзя увеличивать до бесконечности. Поэтому этот метод неприменим для измерения расходов газов (и газовых смесей — воздух, природный или сварочный газ и пр.).

Сопротивление первичного измерительного преобразователя расхода (ППР) представляет собой сумму внутреннего сопротивления жидкости и переходного сопротивления системы жидкость-электрод. Электронное устройство для обработки измерительной информации должно обладать входным сопротивлением, превышающим не менее чем на два порядка величину выходного сопротивления первичного измерительного преобразователя.

В отличие от расходомеров других типов, принцип действия которых основан на измерениях механических величин, магнитно-индуктивный преобразователь расхода выдает непосредственно электрический сигнал, дальнейшая обработка которого заключается лишь в фильтрации помех и усилений.

Достоинства электромагнитных преобразователей расхода

1. Линейная зависимость выходного сигнала от средней скорости контролируемого потока (поэтому по точности превосходит другие методы измерения).

2. Отсутствие в трубопроводе механических элементов, что обеспечивает малую потерю давления, не превышающую потерю в прямых трубопроводах той же длины (низкое удельное гидросопротивление).

3. Установка преобразователей не изменяет профиль трубопровода и характер потока.

4. Результаты измерения в нормальных условиях эксплуатации фактически не зависят от температуры, вязкости, концентрации и давления контролируемой среды.

5. Результат измерения не зависит от направления потока контролируемой среды (РЭМ дают возможность двухнаправленного режима измерения: прямого и обратного/реверса)/

6. Наличие в потоке инородных частиц не влияет на результат измерения.

Область применения электромагнитных Р.

Э/м преобразователи расхода (РЭМ) применяются в различных отраслях промышленности, в условиях, где другие методы непригодны, в том числе, например, для измерения расхода:

— пульсирующего потока;

— турбулентного (не только ламинарного) потока;

— химических агрессивных и коррозионно-активных жидкостей (при соответствующей подготовке расходомера и электродов);

— вязких и насыщенных твердыми токонепроводящими частицами сред.

В частном случае, этот метод используется для агрессивных кислот, пульп, сточных вод, жидких металлов.

Подробнее о электромагнитных первичных преобразователях расхода (ППР) — расходомерах-счетчиках, их видах, принципах действия, конструктивных исполнениях, а также о технических характеристиках, особенностях выбора (как правильно выбрать, заказать, купить РЭМ), комплектации, областях применения, о ценах (см. прайс-лист), по наличию на складе или сроках изготовления см. выше.
