6.5.2.3. Датчики пламени и сигнализаторы горения

Датчики контроля пламени и сигнализаторы горения (вторичные приборы) предназначены для:
— контроля пламени
— индикации наличия пламени
в горелочных устройствах различного типа и обеспечивают выдачу сигнала (контакты реле) для систем автоматики или на индикацию.

Различают два вида датчиков-реле контроля пламени: оптические — фотодатчики (инфракрасные и ультрафиолетовые) и ионизационные (реагируют на наличие ионизационной проводимости пламени), подробнее см. ниже.

    Приборы контроля пламени ПКР

    для контроля наличия и погасания пламени: сигнализаторы горения, фотодатчики, сигнализирующие фотодатчики, интеллектуальные фотодатчики — для использования в различных отраслях промышленности

    Преобразователь фотоэлектрический ФЭП-Р

    Фотодатчик — преобразователь фотоэлектрический ФЭП-Р: инфракрасный, оптический сигнализатор пламени, выходной сигнал — прямоугольные электрические импульсы, амплитудой В 5-0,5 частотой, равной частоте пульсаций пламени, питание 24В, температура окружающей среды Тос +5…+50С.

    Сигнализатор горения Луч-СПТ-01

    Сигнализатор горения токовый ЛУЧ-СПТ-01: вход токовый 4…20мА, выходы — аналоговый 4…20мА, 2 переключающихся реле, индикация наличия/отсутствия пламени. Длина линии фотодатчик — сигнализатор — до 200м. Моноблок, монтаж на DIN-рейку. Общепромышленный, пылеводозащита IP50.

    Фотодатчик UVF-010

    Фотодатчик UVF-010: входной сигнал -поток УФ излучения, выходной сигнал — ток до 25мкА, климатика УХЛ3.1, температура окружающей среды Тос от -40°С до +60°С, пылеводозащита IP65, общепромышленное исполнение.

    Датчики-реле контроля пламени СЛ-90-1Е

    Датчики-реле контроля пламени СЛ-90-1Е, -1Е-ВН: инфракрасные, оптические, микропроцессорные, компактные, температура окружающей среды Тос от -40°С до +150°С (для мод. -ВХ в корпусе охлаждения), выход — сухие контакты реле 220В/1А, СД-индикация, IP65, присоединение G1/труба диаметром 45мм, питание 24/220В.

    Фотосигнализатор пламени ФСП1

    Датчик — фотосигнализатор пламени ФСП1: исполнения по выходному сигналу ФСП1.1, ФСП1.2 — замыкание контактов реле контроля пламени, ФСП1.3 — изменение состояния бесконтактного транзисторного ключа; вход — низкочастотная пульсация видимого и инфракрасного ИК света c частотой 6-12Г, с длиной волны от 1 до 3.2мкм; температура окружающей среды Тос +5…+50С, питание 220В.

    Фотодатчик ФДЧ

    Фотодатчик ФДЧ: входной сигнал — низкочастотная пульсация видимого и инфракрасного ИК света  6…12Гц/1…3.2мкм, выходной сигнал 0…10В постоянного тока, температура окружающей среды +5…+50С.

    Датчик-реле контроля пламени Парус-002УФ-1Е

    Датчики-реле контроля пламени ПАРУС-002УФ-1Е: ультрафиолетовые, оптические, микропроцессорные, компактные, со встроенным блоком самодиагностики, с регулировкой чувствительности, модификации — 1Е (разъем 2РМ22), -1ЕК (клеммная колодка), температура окружающей среды Тос от -40°С до +60°С, выход — сухие контакты реле 220В/1А, СД-индикация, IP65, присоединение G1, питание 24/220В.

    ФДЧ-УМ, -УМ.1, -УМ.2 фотодатчики для сигнализаторов горения

    ФДЧ-УМ, ФДЧ-УМ.1, ФДЧ-УМ.2 для контроля потускнения и погасания, регистрации пульсации яркости пламени в ИК, УФ, видимой областях спектра, ДИ: 0,40-1,65 / 0,30-1,20 / 0,98-1,10 мкм; температура окружающей среды Тос 0…+80 / -40…+85 °С (mах до +95°С), 5-30 В, L линии связи 30…300 м

    бинарные и фотодатчики селективного контроля пламени, ДИ ФД-500: 0,40-0,55 мкм, ДИ ФД-700: 0,55-0,65 мкм, L между фотодатчиком и терм.модулем макс. 100 м, Тос -20…+80°С

    Датчик-реле пламени Парус-003Ц-УФ

    Датчики-реле контроля пламени ПАРУС-003Ц-УФ: ультрафиолетовые, оптические, цифровые программируемые, с выносным модулем фотоприемника (до 150м), разъем 2РМ22, температура окружающей среды Тос от -10°С до +60°С, выход — сухие контакты реле 220В/1А, СД-индикация, IP40, присоединение G1, питание 24/220В.

    СПФК 1.03-02 Фламинго

    Сигнализатор потускнения факела пылеугольного котла СПФК 1.03-02 «Фламинго» — диапазон контролируемых температур факела котла, °С: от 900 до 1800; наличие двух выходных каналов с независимой регулировкой уровня срабатывания по температуре факела; контроль исправности датчика и линии связи.

    Датчик-реле контроля пламени АДП-01

    Датчики-реле контроля пламени АДП-01 (исп. АДП-01.1/-01.2/-01.3/-01.4/-01.5/-01.6/-01.7/-01.8/-01.9/-01.10/-01.11/-01.12): с фотодиодом, фоторезистором, контрольным электродом (ионизационные) и ультрафиолетовые с выносным сенсором, для всех типов горелок. Динамический диапазон не менее 90 дБ. Реагирует на пульсации пламени. Четырехуровневый СДИ. Пылеводозащита IP40. Температура окружающей среды Тос от 0 до 60 °С. Климатика УХЛ3.1.

    Фотодатчик сигнализирующий ФДС-01-RS485

    Фотодатчик сигнализирующий ультрафиолетовый ФДС-01-RS485 для всех типов горелочных устройств и видов топлива: выходы — реле «сухой контакт» (2А, 50Гц, 220В), RS485, СДИ,  климатика УХЛ1, исполнение моноблочное, корпус металлический, температура окружающей среды Тос от -40°С до +60°С, пылеводозащита IP54, исполнение без взрывозащиты Ех, питание 24В.

    Сигнализатор горения СГ ПЛАМЯ

    Сигнализатор горения СГ ПЛАМЯ для контроля наличия факела запального устройства или основного факела в топках котлоагрегатов: вход от ионизационного датчика, время срабатывания 1-2с, выход — реле переключ. контакт (2А/50Гц/220В), СДИ, УХЛ1, температура окружающей среды Тос от -40°С до +60°С, пылеводозащита IP54, питание 24В.

    Цена ПНП от 3760руб.+ндс. ПНП — фотодатчики фоторезисторные (ФР) или фотодиодые (ФД), с выходом напряжения постоянного тока или замыкание контактов реле (ПНП-М)

    Датчик-реле контроля пламени ДПЗ-01А

    Ионизационные датчики-реле контроля пламени ДПЗ-01А, ДПЗ-71DIN: c регулировкой чувствительности (ДПЗ-01А), выход — сухие контакты реле 220В/1А, СД-индикация, присоединение —  разъем 2РМ22/клеммная колодка/DIN-рейка, IP65/IP20, температура окружающей среды Тос от -40°С до +60°С, питание 24/220В.

    Датчик-реле контроля пламени ДМС-100М

    Оптические датчики-реле контроля пламени ДМС-100М, ДПФ-А: инфракрасные, модификации: ДМС-100М (контроля горения факела пламени), ДМС-100М-ПФ, ДПФ-А, ДПФ-А2 (потускнения факела пламени), выходные сигналы — дискретный (реле 0…5 В), аналоговый (токовый 4…20 мА), СД-индикация,  присоединение труба 45х2, температура окружающей среды Тос от -40°С до +70°С,  IP40, питание 24/220В.
    .

    Зонд ионизационный ИЗОМС

    Дополнительное оборудование для датчиков контроля пламени: ионизационные зонды ИЗОМС, КЕ09С, КС-10-1 — напряжение до 400В, IP54, длина провода от зонда до датчика контроля пламени до 300м, длина рабочего электрода до 300мм; электрод розжига ЕР34А — напряжение до 15кВ, IP40, штуцер G 1/2″, длина рабочей части 108мм.

    Датчик пламени ФД-101С (фотодатчик)

    Ультрафиолетовый фотодатчик ФД-101 (сигнализирующий ФД-101-С) для контроля факела газовых горелок, котлов, промышленных печей любой мощности: спектр. диапазон 180 — 265 нм (макс. чувствительность 210 ± 10 нм). СДИ и 2 группы переключающихся изолированных контактов реле. Быстродействие 1-2 сек. IP54, IP65, температура окружающей среды Тос — 20…+60 °С, исполнение без взрывозащиты Ех.

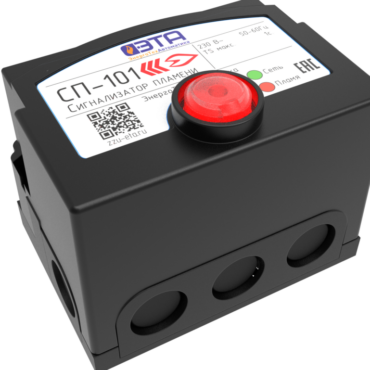

    Сигнализатор пламени СП-101

    Универсальный сигнализатор пламени СП-101 для контроля пламени запальных и основных горелок котлов, печей, энергоагрегатов (работа с УФ-фотодатчиком, ионизационным датчиком): выход — потенциально свободные переключающие контакты э/м реле (2А), СДИ, линия датчик–сигнализатор(витая пара в экране) до 100 м, монтажное положение настенное DIN-рейка, температура окружающей среды Тос от -20°С до +70°С.

    Контрольный электрод КЭ-00, -01, -02, -03 (датчик ионизационный) для селективного контроля пламени газовых горелок, для работы в качестве ЧЭ сигнализаторов горения и устройств контроля пламени: L ствола 500, 700, 1000, 1200 мм, d ствола 22 мм (жаропрочная нерж.сталь). 2 доп. жаропрочных электрода L=300 мм (нихромовая проволока D-4mm). Изолятор — высококачественная, нечувств. к влаге керамика. Максимальная температура газового факела 1300°C.

    Сигнализатор горения ПРОМА-СГ для преобразования ультрафиолетового и видимого спектра от фотодатчиков ФДА-03, ФДА-02: 185 — 260нм, вход 4…20мА, релейный выход, токовый выход 4…20мА, RS485, СДИ, Lсвязи с устройствами автоматики до 500м, температура окружающей среды Тос от -20°С до +60°С, пылеводозащита IP54.

    Инфракрасный сигнализирующий фотодатчик ФД-103С для всех типов газовых и жидкотопливных горелок любой мощности: СДИ и 2 группы переключающихся сухих контактов реле(220В, 50Гц, 2А), быстродействие 1-2 сек, защита IP65, исп. УХЛ2.1, температура окружающей среды Тос — 20…+60 °С, исполнение без взрывозащиты Ех.

    совмещают функцию фотодатчика и сигнализатора горения, УФ-спектр, 185-260 нм, ресурс фотоприемника 20-30 тыс. часов, оптоэлектронный ключ, ток не более 0,1 А, 220 В, Тос -20…+60°С

    для селективного контроля наличия пламени горелочных устройств, работающих на газу, УФ ультрафиолетовый спектр λ 185-260 нм, длина линии связи с устройствами автоматики <500 м, =24 В/≈220 В, 50 Гц, IP54 / IP66, Тос -20...+60°С

    2 реле: пламени запальника и горелки, не реагирует на фоновую засветку и раскаленные поверхности топки, спектр УФ+ионизационный, длина линии связи фотодатчик-иондатчик не более 200 м, ресурс фотоприемника 20-30 тыс.часов, 220 В, 50 Гц, ток не более 3 ВА, Тос -20…+60°С

    фотодатчики ФД-02С-220Г, ФД-02С-220У

    осуществляет преобразование видимого излучения, 480-670 нм, с угловым (под углом 90°) и стандартным расположением светоприемника к оси датчика, Тос -40…+60°С, IP54, не менее 20 МОм, УХЛ 3.1

    ФДС-03-С-Ex фотодатчик

    принципиально новый датчик контроля пламени горелок для нефтехимических производств, взрывозащищенный, система самоконтроля и отказоустойчивости, протокол Modbus-RTU, регулировка чувствительности/усиления датчика через меню — 30 ступеней, 2 оптоэлектронных релейных выхода (на отсутствие пламени и понижение интенсивности, прямой и обратный), индикатор светодиодный и цифровой, 100 мА при 30 В постоянного тока; от 1 до 500 Ом, IP65, Тос -50…+60°С

    ФД-03С-220, ФД-03С-220У УФ-фотодатчики

    для преобразования потока УФ-излучения в схему защиты котла или установки для перекрытия подачи топлива на горелочные устройства в случае отсутствия пламени, в моноблочном или угловом исполнении, 185 — 260 нм, Тос -20…+60°С, (260 – 300) В, IP54, не менее 20 МОм, УХЛ 3.1

    инфракрасный спектр λ <1800 нм; исполнения, отличающиеся по питанию (=24 В и/или ≈220 В), креплению (накидная гайка М48х1,5), IP54 / IP65, Тос -40...+60°С / -55...+60°С, 50 Гц, 220В / 0,1А

    Сигнализатор пламени ФЭСП-2.Р

    Фотоэлектродный двухканальный сигнализатора пламени ФЭСП-2.Р: 1 канал — контроль наличия пламени запальника посредством ионизационного электрода, 2 канал — контроль пламени горелки посредством фоторезистора, дискретные выходные сигналы — реле, два светодиодных индикатора, температура окружающей среды Тос +5…+50С, IP40, питание 24В/50Гц.

    для преобразования пульсаций потока инфракрасного оптического излучения в электрический сигнал, инфракрасный спектр λ <1800 нм, 3-10 Гц, =300 В;  ≈300, 50 Гц, ток ≤0.1А, Тос -40...+60°С, >20 МОм, металлический корпус

    фотодатчики одно, -двухканальные, для преобразования потока инфракрасного и ультрафиолетового спектра оптического излучения в электрический сигнал (УФ+ИК), IP54, Тос -30…+60°С, длина линии связи с сигнализатором <200 м, время срабатывания: 1 сек./2 сек.

    для контроля и индикации наличия факела запальных устройств или горелки, длина линии датчик-сигнализатор не более 200 м, не более 100 м (до 200 м для ЛУЧ-КЭ); 220В, 50 Гц, быстродействие сигнализатора не более 2 сек. Тос -30…+60°С

    двухканальные для контроля наличия факела запальника и горелки, длина линии датчик-сигнализатор не более 200 м; 220В, 50 Гц, быстродействие сигнализатора не более 2 сек., потребляемая мощность 5 В·А, Тос -30…+60°С

    ФД, ФД-1 датчики пламени

    общепромышленные для защиты и сигнализации при погасании мазутного факела в топках котлов малой мощности, с защитой от загрязнения стекла и перегрева, Тос +5…+50°С

    Устройство селективного контроля пламени ФДС-203-Exd

    Двухканальное устройство селективного контроля пламени ФДС-203-Exd (УФ, ИК): 210…380 нм – УФ (ультрафиолетовый), 550…1040нм – ИК (инфракрасный), релейные выходы, до 3х уставок по интенсивности, токовый выход 4…20мА, цифровая индикация интенсивности горения, интерфейс RS485, температура окружающей среды Тос от -60°С до +60°С (до +90 с воздушным охлаждением), пылеводозащита IP65, взрывозащита Exd.

    ФД-02 (ИК) фотодатчики одно, -двухканальные

    для преобразования пульсаций оптического излучения в электрический сигнал, для контроля наличия пламени одногорелочных устройств, котлов и технологических установок, раб. на любом виде топлива, фотодиод InGaAs, раб. диапазон <1500 нм, IP54, Тос -60...+70°С, длина линии связи с сигнализатором <200 м, λmax: 1,5 мкм

    Фотодатчик ФДС-103-Exd

    УФ взрывозащищенные сигнализирующие фотодатчики ФДС-103-Exd: токовый выход 4…20/20…4 мА+2 группы перекидных контактов оптореле, цифровая индикация интенсивности горения, интерфейс RS485, климатика УХЛ1, температура окружающей среды Тос от -60°С до +60°С, пылеводозащита IP65, взрывозащита Exd.

    Фотодатчик ФДА-03

    Одноканальные фотодатчики ФДА-02 (видимый диапазон, 420-675 нм), ФДА-03 (ультрафиолетовый спектр, <310 нм): выход 4...20мА, питание 24-30В, температура окружающей среды Тос от -40 до +60 °С, пылеводозащита IP54, общепромышленное исполнение (без взрывозащиты Ех). ДО-ПОМ

Виды поставляемых датчиков пламени и сигнализаторов горения

Датчики-реле контроля пламени оптические инфракрасные (инфракрасный диапазон по пульсации яркости) СЛ-90-1Е, СЛ-90-1Е-ВХ
Датчики-реле контроля пламени оптические инфракрасные (инфракрасный диапазон постоянная составляющая) ДМС-100М, ДМС-100М-ПФ, ДПФ-А, ДПФ-А2
Датчики-реле контроля пламени оптические ультрафиолетовые ПАРУС-002УФ-1/ХХХЕ
Датчики-реле контроля пламени оптические ультрафиолетовые Парус-003Ц-УФ
Датчики-реле контроля пламени ионизационные ДПЗ-01А, ДПЗ-71DIN
Зонды ионизационные ИЗОМС-01, КЕ09С, КС-10-1, Электрод розжига ЕР34А

ФДЧ — фотодатчик низкочастотный.
ФСП-1 — фотосигнализатор пламени.
ФЭСП-2 — фотоэлектродный сигнализатор пламени.
ФД — фотоэлектрический датчик.
ФД-1 — фотоэлектрический датчик.
ФДС, ФДСА — фотодатчики сигнализирующие и устройство контроля пламени.
ФДС-Ч — фотодатчик сигнализирующий частотный.
ЛУЧ-1АМ — сигнализатор горения.
ЛУЧ-КЭ — сигнализатор горения.
ФД-02 – фотодатчик.
ФД-05ГМ – фотодатчик.
СЛ-90 — датчик-реле контроля пламени оптический (инфракрасный).
ДПФ-А — датчик потускнения факела.
ДПЗ-01 — датчик контроля пламени ионизационный (зондовый).
СП-1 — сигнализатор пламени (горения)
