2.3.1. Биметаллические термометры (механические)

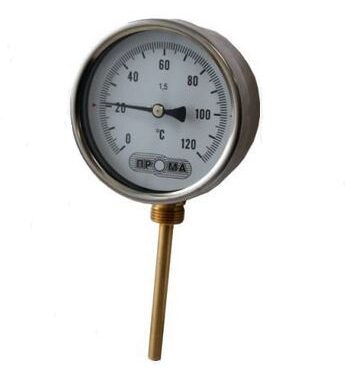

термометр биметаллический ТБ-Т/Р (осевой/радиальный)

Термометр биметаллический (далее ТБ/БТ) могут применяется для измерения температуры среды в диапазоне от -60°С до +500°С, причем агрегатное состояние измеряемой среды может быть практически любое:
— жидкость: неагрессивные (вода) и умеренно-агрессивные (при использовании термобалона или защитной гильзы из нержавеющей стали);
— твердое тело: поверхность, для прижимных исполнений (трубные ТБ/БТ) или сыпучая среда (игольчатые ТБ/БТ);
— газ: газообразные среды и газовые смеси (воздух, природный или сварочный газ);
— пар: водяной или любой другой несгрессивный пар по отношению к материалам термобалона и защитной гильзы.
Универсальность биметаллических термометров ТБ/БТ, простота их конструкции, относительные надежность и невысокая стоимость объясняют широту их применения: от промышленных установок повышенной надежности (на ОАЭ) до использования в быту в качестве комнатных или банных термометров.

Конструкция и принцип действия биметаллического термометра ТБ/БТ

Биметаллический термометр ТБ/БТ обычно имеет круглый (реже полукруглый или квадратный) корпус, где размещен циферблат(шкала) и кинематический механизм со стрелкой, связанные и биметаллический термочувствительный элемент в защитной трубке (термобалон), который реагирует на изменение температуры, что с некой инертностью отражается в виде показаний стрелки.

Принцип действия биметаллического термометра ТБ/БТ основан на упругой деформации, которая возникает под влиянием температуры двух металлических пластин, прочно соединенных между собой, которые имеют разные температурные коэффициенты линейного расширения. При этом, биметаллическая полоска искривляется (закручивается) в сторону материала, коэффициент линейного расширения которого меньше. В результате такой деформации, при помощи кинематического узла, изгиб преобразуется во вращательное движение стрелки, которая, в свою очередь, показывает на шкале термометра значение температуры измеряемой среды — Тис.

Недостатки биметаллический термометров ТБ/БТ, относительно жидкостных стеклянных ТТЖ(спиртовых) и ТТП(ртутных) — это большая инерционность (время затрачиваемое на прогрев термобаллона и защитной гильзы) и в несколько раз большая стоимость (с силу относительной сложности конструкции). Но эти недостатки вполне компенсируются их конструктивной прочностью, виброустойчивостью и наглядностью показаний.

Классификация видов биметаллических термометров БТ/ТБ промышленных исполнений

По рассположению термобаллона:
— Радиальные (термобаллон снизу по радиусу — ось циферблата располодена перпендикулярно под углом 90 градусов по отношению к оси термобаллона);
— Осевые-аксиальные (термобаллон сзади по оси (англ.-axis), ось циферблата и термобалона совпадает (соосны));
— Поворотно-откидные (универсальные радиально-осевые, имеющие поворотный механизм).

По виду термобаллона возможны следующие разновидности:
— Трубные термометры, которые производят измерение температуры на поверхности труб в отопительных системах (термобаллон встроен в корпус, который прижимается пружиной к трубе);
— Игольчатые термометры, которые измеряют температуру при погружении специальной иглы-щупа в среду измерения.

Подробнее о марках, поставляемых биметаллических термометров ТБ/БТ, а также о их технических характеристиках, принципах выбора (см. как правильно выбрать, заказать и недорого купить ТБ/БТ), областях применения, о ценах (см. прайс-лист), наличию на складе или сроках изготовления см. ниже.

    термометры биметаллические ТБ-63, -80, -100

    ТБ-63, -80, -100 — показывающие, осевые и радиальные, корпус хром.сталь 63/80/100мм, L погр. 50/100/60мм, кл.т. 1/1,5/2,5, Ди -35…+600°С, ц.д.шкалы 0,5/1,0/2,0/5,0/10,0 °С, резьба штуцера М20х1,5 или G1/2

    термометр биметаллический ТБТ-63

    ТБТ-63 — трубный показывающий, D 63мм, монтаж трубный на пружине, Ди 0…+120/0…+150ºС, ц.д.шкалы 1; 2ºС, кл.т.2,5, корпус — сталь

    термометр биметаллический ТБ-Т/Р (осевой/радиальный)

    термометр биметаллический ТБ-рос: термобаллон осевой(сзади, торцевой-Т) или радиальный-Р(снизу), диаметр корпуса 60, 80, 100, 150мм, кл. т. 2,5-1,5%, 12 диапазонов от -50 до +600С, Тос -40+60С, Lштока от 46 до 300мм (нерж., D=8мм) в к-те с латунной защитной гильзой (штуцер G1/2 или М20х1,5), по заказу возможна комплектация фланцем или гильзой из нерж. стали.

    термометры биметаллические ТБИ-25, -40

    ТБИ-25, -40 — игольчатые, осевые, корпус и щуп из нержавейки, IP65, D 25.40мм, L щупа до 250мм, Ди -40…+400ºС, кл.т.2,5, Тос -55…+70ºС

    Термометры БТ-3...7(63...150)

    Термобаллон осевой(сзади, торцевой-Т), диаметр корпуса 63, 80, 100, 150 мм, кл. т. 1,5-2,5%, 10 диапазонов от -40 до +450°С, IP43, рабочее давление 2,5;10;25 МПа, Тос -10+60°С, L штока от 46 до 300 мм в комплекте с латунной защитной гильзой (штуцер G1/2 или М20х1,5), корпус — коррозионностойкая сталь

    термоманометр ДМТ-05080

    ДМТ-05080 — термоманометр, D=80мм, штуцер осевой О/радиальный Р, кл.т 2,5%, ДиТ 0…+120°С; 0…+150°С, ДиP 0…0,4; 0,6; 1; 1,6; 2,5; 4 МПа, Тос -40+70°С, IP53

    Термометры ТБП-63,-100,-160 биметаллические

    Термобаллон осевой(сзади, торцевой-Т) или радиальный-Р(снизу) безрезьбовой: диаметр корпуса 63, 100, 160 мм, кл. т. 1,5-2,5%, 10 диапазонов от -20 до +500 °С, степень зашиты IP51, климатическое исполнение У1, Тос -60+60С, L штока от 50 до 800 мм, штуцер Ø9мм, в комплекте с защитной гильзой из латуни, корпус — оцинкованная сталь
    Термобаллон осевой(сзади, торцевой-Т) или радиальный-Р(снизу) резьбовой: диаметр корпуса 100, 160 мм, кл. т. 1,5%, 10 диапазонов от -20 до +500 °С, степень зашиты IP51, климатическое исполнение У1, Тос -60+60С, L штока от 50 до 800 мм, штуцер Ø9мм, резьба G½, М20х1,5, ½NPT, корпус — оцинкованная сталь

    Термометры ТБ-1,-2,-3 осевые и радиальные

    Термобаллон осевой(сзади, торцевой-Т) или радиальный-Р(снизу) 6-10 мм, диаметр корпуса 60, 100, 160 мм, кл. т. 1,5-2,5%, 1,0%(по заказу), 15 диапазонов от -20 до +400 °С, степень зашиты IP54, климатическое исполнение УХЛ 2, ОМ5, Тос -60+50С, L штока от 80 до 315 мм, давление измеряемой среды 64-250, виброустойчивость от 5 до 100 Гц.

    ТГП-Э термометр

    термометр биметаллический электроконтактный ТБ-Э: термобаллон осевой-Т(сзади, торцевой) или радиальный-Р(снизу), диаметр корпуса 100, 150мм, кл. т. 1%, диапазонов T= -50…+600С, Тос -40+60С, L штока =35…1000мм (нерж., D=8мм), штуцер G1/2 или М20х1,5, контакты с магнитным поджатием, материал — нержавеющая сталь.

    ТМТБ термоманометр

    термоманометр (манометр с термометром) — D=80, 100мм; кл.т 2,5%; ДиТ 0…+120°С, 0…+150°С; ДиP 0…0,25; 0,4; 0,6; 1; 1,6; 2,5 МПа; Тос -50+60°С; резьба присоед.G½; IP42

    БТ-51-220, БТ-71-220 термометр коррозионностойкий

    термометр коррозионностойкий осевой -Т (сзади, торцевой), диаметр корпуса 100, 150мм, кл. т. 1,5%, 1%, диапазонов T= -30…+450С, Тос -60+60С, L штока =46…300мм, штуцер G1/2, IP 54,ЧЭ — биметаллическая спираль, материал — нержавеющая сталь.

    БТ-32-52-211-термометр

    БТ-32/52-211 термометры биметаллические радиальные: D=63, 100мм, кл. т. 2,5%, 1,5%, диапазонов T= -30…+450ºС, Тос -10+60ºС, L штока =46…300мм, штуцер G1/2, 20х1,5, IP 43,ЧЭ — биметаллическая спираль, материал — коррозионностойкая сталь.
    БТ-52/72-220 термометры коррозионностойкие радиальные: D=100, 150мм, кл. т. 1%, 1,5%, диапазонов T= -30…+450ºС, Тос -40+60ºС, L штока =64…300мм, штуцер G1/2, IP 54,ЧЭ — биметаллическая спираль, материал — нержавеющая сталь.

    ТБП-100Н, 100НХ термометр коррозионностойкий

    Термобаллон осевой -Т или радиальный — Р безрезьбовой, коррозионностойкий: диаметр корпуса 63, 100, 160 мм, кл. т. 1,5-2,5%, 10 диапазонов от -20 до +500 °С, степень зашиты IP65, климатическое исполнение УХЛ1, Тос -60+60С, L штока от 50 до 800 мм, штуцер Ø9мм, в комплекте с защитной гильзой из нержавеющей стали, корпус — нержавеющая сталь
    Термобаллон осевой -Т или радиальный-Р резьбовой, коррозионностойкий: диаметр корпуса 100, 160 мм, кл. т. 1,5%, 11 диапазонов от -50 до +500 °С, степень зашиты IP65, климатическое исполнение УХЛ1, Тос -60+60С, L штока от 50 до 800 мм, штуцер Ø9мм, резьба G½, М20х1,5, ½NPT, корпус — нержавеющая сталь

    ТБП-100НХ универсальное расположение штуцера

    Термобаллон поворотно-откидной (универсальное расположение штуцера), коррозионностойкий: диаметр корпуса 100, 160 мм; кл. т. 1,5%, 1%; 11 диапазонов от -20 до +500 °С; степень зашиты IP65; климатическое исполнение УХЛ1; Тос -60+60С; L штока от 50 до 800 мм; штуцер Ø8мм; резьба G½, M20х1,5, ½NPT; корпус — нержавеющая сталь

    ТБП-63В термометр для вентиляции и кондиционирования

    Термометр осевой -Т или радиальный — Р, специальный для вентиляции и кондиционирования: диаметр корпуса 63, 100, 160 мм, кл. т. 1,5-2,5%, 5 диапазонов от -50 до +120 °С, степень зашиты IP51, климатическое исполнение У2, Тос -60+60С, L штока от 50 до 800 мм, штуцер Ø9мм латунь, в комплекте с фланцем для крепления на 3 отверстия, корпус — оцинкованная сталь

    ТБП100Н/БФ термометр

    Термометр специальный для производственных помещений: диаметр корпуса 100 мм, диапазонов от -30 до +70 °С, степень зашиты IP51, климатическое исполнение У2, Тос -30…+70С, кл. т. 2,5%, крепление с помощью отверстия на задней стенке корпуса или крепление с помощью трёх отверстий во фланце, корпус — нержавеющая сталь

    ТБф-120-d100 термометр

    Термометр осевой -Т или радиальный — Р, общетехнический: D: 63, 100 мм, кл. т. 1,5-2,5%, ДИ: от -40 до +450 °С, степень зашиты IP54, климатическое исполнение УХЛ1, Тос -70+60С, L гильзы от 46, 64,100 мм — Ø9мм медный сплав, резьба гильзы G½, корпус — коррозионностойкая сталь.

Опции, дополнительная комплектация и аксессуары термометров ТБ/БТ

— Защитная гильза из нержавеющей стали (вместо латунных обычно идущих в комплекте).
— Фланец торцевой (для тонкостенных и безнапорных систем), материал латунный.
— Бобышка монтажная прямая (адаптер вварной для толстостенных напорных систем под приварку).
— Кран шаровый полнопроходный (не рекомендуется, т.к. правильнее осуществлять монтаж в защитную гильзу).
— Прокладки/уплотнения (медные, фторопластовые, паранитовые, резиновые и др. в зависимости от давления и температуры).
— Указатель критической температуры (красная стрелка-ябедник).
— Теплопередающая жидкости или смазка(гель) для обеспечения теплопередачи от гильзы к термобаллону.
— Запчасти и Принадлежности — ЗиП (механизмы, стрелки, циферблат/шкалы и т.п.).



Марки поставляемых биметаллические (механических) показывающих термометров

В данном разделе представлены термометры биметаллические механические показывающие ТБ (ТБ1, ТБ2, ТБ3, ТБ4, ТБ5), БТ (БТ111, БТ211, БТ220), ТБП(ТБП-63, ТБП-100, ТБП-160), бытовые биметаллические термометры, защитные гильзы и пр.

ТБ-63,-80,-100,-150-Т(Р) — термометры биметаллические показывающие (Т=-50…+600С, диаметр корпуса ТБ-63, 80, 100, 150мм, исп.- осевое (тыльное, торцевое-«Т») или радиальное («Р», снизу) расположение термобаллона, класс точности 1,5; 2,5%, резьба гильзы G1/2, М20х1,5(латунь), длина штока(термобаллона): 35, 46, 64, 100, 150, 200, 250, 300, 350мм, диаметр 8мм).

ТБ-1 — термометр биметаллический показывающий (Т=-50…+400С, диаметр 60мм, исп.- осевое или радиальное(ТБ-1Р) расположение термобаллона, класс точности 1,5; 2,5%, резьба М16, М18, М20, М27).

ТБ-2 — термометр биметаллический показывающий (диаметр 100мм, исп.- осевое или радиальное(ТБ-2Р) расположение термобаллона, класс точности 1,5; 2,5%, резьба М16, М18, М20, М27).

ТБ-3(-4, -5) — термометр биметаллический показывающий (допустимое эксплуатационное давление до 6 МПа; в т.ч. агрессивная среда; диаметр корпуса 80, 100, 160 мм).

БТ-111(-211, -220 (коррозионностойкий)) — термометры биметаллические показывающие (Т=-40+450С, диаметр корпуса 63мм(Кл.т. 2,5%), 80, 100, 150мм(Кл.т. 1,5%); радиальное или осевое присоединение, присоединительная резьба гильзы — G1/2(базовое исполнение)).

ТБП — термометр биметаллический показывающий (Т=-20+400С, диаметр корпуса ТБП63 – 63мм, ТБП100 – 100мм, ТБП160 — 160мм; расположением штуцера: центрально-осевое (Т) или радиальное (Р)-возможно коррозионностойкое исполнение, класс точности 2,5%, присоединительная резьба гильзы — G1/2(базовое исполнение)).

Защитные гильзы ( до 25МПа (250кгс/см2)).

Термометры биметал. бытовые (комнатные, офисные, заоконные, банные).

Также возможна поставка и других марок технических и специальных биметал. термометров.
