Счетчики-расходомеры электромагнитные ВИРС-М

Счетчики-расходомеры электромагнитные ВИРС-М (электромагнитный расходомер) предназначены для измерения объемного расхода и объема жидкости, протекающей в закрытом трубопроводе, и преобразования его в нормированный импульсный и токовый выходные сигналы. Преобразователи обеспечивают измерение объема теплоносителя с удельной электропроводимостью от 10-3 до 10 См/м.

Они применяются на объектах теплопотребления, источниках теплоты, в узлах технического и коммерческого учета воды, на промышленных предприятиях и в жилищно-коммунальном хозяйстве в составе теплосчетчиков и счетчиков воды СКМ-2 для учета количества теплоносителя и(или) воды.

Действующие акции, специальные предложения, конкретные условия и цены модели уточняйте                                                   у менеджеров

Технические характеристики

Наименование Значение
Номинальный диаметр DN, мм 15 20 25 32 40 50 65 80 100 150 200
Номинальное давление до 2,5 МПа до 2,5 МПа
Температура измеряемой среды от 0 до 150° С
Температура окружающей среды от -25 до 55° С
Максимальный расход Qmax м³/ч 6,3 10 15 25 40 65 100 150 250 630 630
Масса без монтажного комплекта, кг  1,5  1,6 1,8 2,5 4,0 4,0 11 13,5  17  35  36
 Потери давления при расходе 0,7Qmax            0,008
 Вес импульса, л/имп.  0,1-10    от 0,01 до 10      от 0,1 до 10   1, 10, 100
 Токовый выходной сигнал пропорциональный мгновенному расходу 4…20 мА
 Степень защиты оболочек расходомера          IP65,   IP67
 Интерфейсы            RS232, RS485, M-bus, CL (токовая петля), протоколы обмена — M-bus, Modbus RTU, Modbus TCP

Преимущества

— широкий диапазон измерения расхода 1:25, 1:100, 1:250, 1:500
— надежность — обеспечена отсутствием движущихся частей в конструкции
— незначительные потери давления
— подходит для любых параметров воды: низкая восприимчивость к свойствам измеряемой среды (плотность, вязкость, температура)
— нормирование сигнала обратного направления потока
— широкий диапазон веса выходных импульсов от 0,01 до 100
— режим автодиагностики
— питание от внешнего источника постоянного тока напряжением 24 В
— незначительные прямые участки до и после расходомера
— пассивный и активный типы выходного каскада расходомера
— варианты: с индикацией или без нее

Габаритные и установочные размеры расходомеров ВИРС-М без монтажного комплекта

Диаметр DN, мм Размеры, мм (межфланцевые) Диаметр DN, мм Размеры, мм (фланцевые)
L D H L D D1 H n d
15 85 70 129 15 150 100 75 170 4 14
20 85 70 129 20 150 110 75 `180 4 14
25 85 76 145 25 150 120 90 190 4 14
32 95 89 158 32 200 140 105 210 4 14
40 110 108 168 40 200 150 125 220 4 14
50 110 108 182 50 200 160 125 230 4 18
65 160 133 210 65 200 180 145 250 4 18
80 200 140 220 80 250 195 160 260 4 18
100 200 160 240 100 250 215 180 270 8 18
150 300 280 240 375 8 23
200 300 350 295 375 12 27

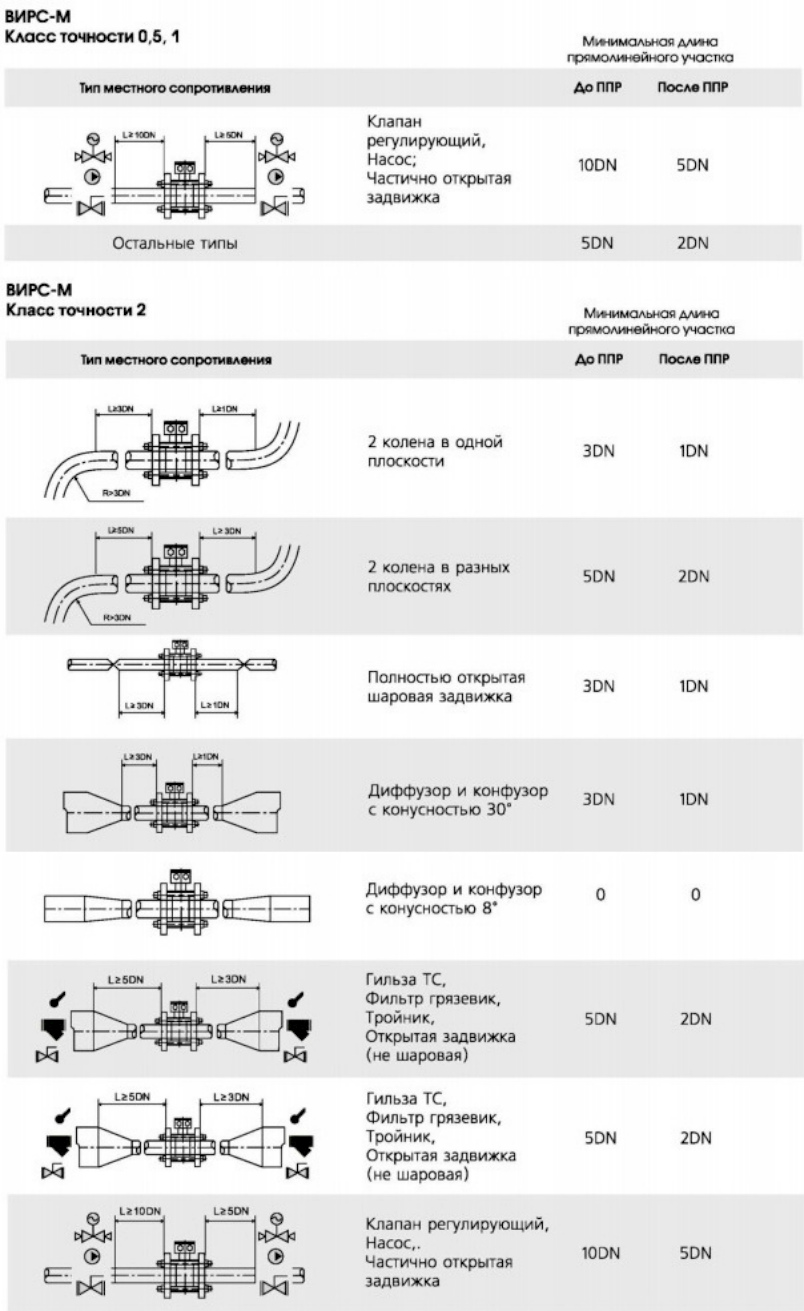

Требование к длине прямых участков трубопровода до и после расходомера ВИРС-М

Схема. Счетчики-расходомеры электромагнитные ВИРС-М

Разрешительная и техническая документация

По заявке потребителя могут быть высланы следующие документы: карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, письмо о признании результатов поверки, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета).

Паспорт, техническое описание и руководство по эксплуатации счетчика-расходомера электромагнитного ВИРС-М содержит следующие основные сведения:
— Общие сведения об изделии: назначение, описание и обозначение типов (марка, модель), номер в Госреестре СИ и пр.
— Технические характеристики: измеряемая среда, рабочее давление и потери давления, температура измеряемой и окружающей среды, Ду, расходы (минимальный, переходный, номинальный, максимальный), пределы допускаемой относительной погрешности (метрологический класс), монтажная длина и пр.
— Устройство и принцип действия.
— Размещение, монтаж и подготовка к работе.
— Эксплуатация и техническое обслуживание (условия и правила монтажа, эксплуатации и демонтажа, ремонт (неисправности, причины, методы и способы их устранения).
— Условия хранения и транспортирования.
— Гарантии изготовителя, сведения о рекламациях.
— Сведения о приемке и поверке, сведения о периодической поверке.
— Масса, габаритные и присоединительные размеры.
— Комплектность, дополнительное оборудование, запчасти и принадлежности.
