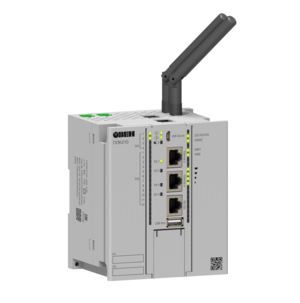

ПЛК210-01...05-CS контроллер для средних и распределенных систем автоматизации

Моноблочный программируемый логический контроллер ПЛК210-01…05-CS с расширенными коммуникативными возможностями и дополнительными функциями предназначен для средних и распределенных систем автоматизации жилищно-коммунального хозяйства (ИТП, ЦТП)), предприятий водоснабжения и водоотведения, энергетики, деревообрабатывающей промышленности, машиностроения и металлообработки, а также систем автоматизации предприятий других отраслей.

Основным коммуникационным интерфейсом программируемого логического контроллера ПЛК210 является Ethernet. Контроллер имеет 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор. Это позволяет использовать различные сетевые топологии, а также применять контроллер в качестве шлюза между промышленной сетью и сетью предприятия.

Контроллер ПЛК210 программируется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами. В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей Мх210 с интерфейсом Ethernet.

См. также блоки питания для ПЛК210 — БП240К, БП100К, БП120К.

Особенности и преимущества контроллера ПЛК210-01…05-CS:

— Высокая производительность

Процессор ARM® Cortex-A8 с частотой 800 МГц.
Большой объем памяти:
ROM 512 Мбайт (NAND),
RAM 256 Мбайт (DDR3),
RETAIN 64 Кбайт (MRAM).
Операционная система Linux с RT-патчем.
Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.

— Расширенные коммуникационные возможности

Ethernet дает ряд преимуществ:
высокая скорость опроса;
мультимастерность;
вариативная топология сети.
Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT.
Поддержка прикладных протоколов NTP, FTP, HTTP, HTTPS, SSH.
Поддержка Web-визуализации CODESYS.
Web-интерфейс для настройки и диагностики контроллера.
Простое подключение к OwenCloud.

— Увеличенная надежность

Двойной ввод питания для резервирования по питанию.
Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP).
Встроенный Firewall.

— Эргономичный корпус

Крепление на DIN-рейку или на стену.
Съемные клеммники с невыпадающими винтами.
Удобная система укладки кабеля.
Легко заменяемая батарея CR2032, тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.

— Эксплуатация в тяжелых условиях
Расширенный диапазон питающего напряжения: 10…48 В.
Расширенный диапазон температуры окружающей среды, Тос: -40…+55 °С.


Модификации, форма заказа контроллера ПЛК210-01…05-CS

 Условное обозначение модификации контроллера Дискретные
входы (DI)
Дискретные
выходы (DO)
Аналоговые
входы (AI)
Аналоговые
выходы (AO)
ПЛК210-01-CS 12 DI
12 – быстрые до 95 кГц
18 DO
18 – э/м реле
ПЛК210-02-CS 24 DI
12 – быстрые до 95 кГц
12 – до 300 Гц
12 DO
12 – э/м реле
ПЛК210-03-CS 24 DI
12 – быстрые до 95 кГц
12 – до 300 Гц
16 DO
8 – быстрые ключи
до 60 кГц
8 – ключи
ПЛК210-04-CS 12 DI
12 – быстрые до 95 кГц
12 DO
12 – э/м реле
4 AI
4 – универсальные
ПЛК210-05-CS
IV кв. 2020
12 DI
12 – быстрые до 95 кГц
8 DO
8 – быстрые ключи
до 60 кГц
8 AI
8 – универсальные
4 AO
4 – универсальные

Для того, чтобы заказать (купить) контроллер ПЛК210, нужно оформить заявку в соответствии со следующей структурой (формой) записи условного обозначения контроллера при заказе. Модификация ПЛК210-05 станет доступна для заказа в IV квартале 2020 года.

Форма заказа контроллера ПЛК210

Стоимость контроллера ПЛК210 зависит от конкретной модификации, исполнения, дополнительных опций, общего объема заказа и других ценообразующих факторов.
Оптовая цена контроллера ПЛК210 — от 26650 руб.
Цена на ПЛК210 указана без учета НДС=20%, скидок, акций и специальных предложений — конкретные условия и цены, как заказать (купить) контроллер ПЛК-210, наличие на складе или срок изготовления/производства уточняйте у менеджеров).

В стандартный комплект поставки контроллера ПЛК210 входит следующее оборудование и аксессуары:

Наименование Количество
Контроллер ПЛК210 (исполнение в соответствии с заказом) 1 шт.
Кабель MicroUSB-USB 1.8 м 1 шт.
Кабель RJ45-RJ45 0.15 м 1 шт.
Комплект заглушек для портов 1
Клемма 2EGT-5.0-002P-14 2 шт.
Паспорт и Гарантийный талон 1 экз.
Краткое руководство 1 экз.
Быстрый старт 1 экз.

Также можно заказать дополнительное оборудование и аксессуары:

Блоки питания для ПЛК210 — БП240К, БП100К, БП120К.

Кабель UTP RJ45-RJ45 (0,15М);
Кабель MICROUSB-USB (1,8М);
Кабель КС14;
Кабель КС16;
Кабель КС17;
КК28.

Кабель MicroUSB-USB (1,8 м) Для настройки и программирования ПЛК210 по USB. Поставляется в комплекте с ПЛК210.
Длина: 1,8 м.
Кабель UTP RJ45-RJ45 (0,15 м) Для настройки, программирования и обмена ПЛК210 по Ethernet. Поставляется в комплекте с ПЛК210.
Длина: 0,15 м.
КС14 Для подключения к системной консоли ПЛК210 (порт RS-232).
Длина: 1,8 м.
КС16 Для связи ПЛК210 (порт RS-232) c панелями оператора ИП320 (порт RS-232), СП3xx (порт PLC, RS-232).
Длина: 1,5 м или 2,5 м.
КС17 Для связи ПЛК210 (порт RS-232) с модемом ПМ01 [М01].
Длина: 1,5 м.
КК28 Комплект съемных клеммных колодок с невыпадающими винтами (2×28).Поставляется в комплекте с ПЛК210

Технические характеристики контроллера ПЛК210-01…05-CS

Схема применения контроллера ПЛК210

Схема применения контроллера ПЛК210

Основные параметры контроллера ПЛК210

Параметр (характеристика) контроллера ПЛК210 Значение параметра (характеристики)
Питание
Количество портов питания 2 (основной и резервный)
Напряжение питания 10…48 В (номинальное 24 В)
Напряжение перехода от основного источника питания к резервному 6…9 В
Потребляемая мощность, не более 16 Вт
Защита от переполюсовки Есть
Вычислительные ресурсы
Центральный процессор RISC-процессор Texas Instruments Sitara AM3358, 800 МГц
Объем флеш-памяти (тип памяти) 512 Мбайт (NAND)
Объем оперативной памяти (тип памяти) 256 Мбайт (DDR3)
Объем Retain-памяти (тип памяти) 64 Кбайт (MRAM)
Время выполнения пустого цикла (стабилизированное) 3 мс
Операционная система Linux
Версия ядра 4.14.67
Интерфейсы связи
Ethernet 100 Base-T
Количество портов 4 × Ethernet 10/100 Мбит/c (RJ45)
Порты 1–3 – коммутатор
Порт 4 – отдельный сетевой адаптер
Поддерживаемые промышленные протоколы* Modbus-TCP (Master / Slave)
OPC UA (Server)
MQTT
Поддерживаемые прикладные протоколы NTP
FTP
HTTP
HTTPS
SSH
RS-485
Количество портов 2
Поддерживаемые протоколы* Modbus RTU (Master / Slave)
Modbus ASCII (Master / Slave)
ОВЕН (Master)
Скорость передачи 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
Подтягивающие резисторы Есть
RS-232
Количество портов 1 (сигналы Rx, Tx, GND)
Поддерживаемые протоколы* Modbus RTU (Master / Slave)
Modbus ASCII (Master / Slave)
ОВЕН (Master)
Скорость передачи 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
USB Device
Количество портов 1 × micro USB (RNDIS)
Поддерживаемые протоколы CODESYS Gateway
FTP
HTTP
HTTPS
SSH
Подключаемые накопители
USB Host
Количество разъёмов 1 × USB type A
Поддерживаемые устройства MSD / FTDI, USB 2.0 / 1.1
SD card
Количество разъёмов 1
Поддерживаемые устройства microSD
Максимальная ёмкость 4 ГБ (microSD)
32 ГБ (microSDHC)
512 ГБ (microSDXC)
Часы реального времени
Погрешность хода, не более:
– при температуре +25 °С 3 секунды в сутки
– при температуре -40 и +55 °С 18 секунд в сутки
Тип источника питания Батарея CR2032
Срок работы на одной батарее 5 лет
Общие сведения
Габаритные размеры (105×124×83) ±1 мм
Масса, не более 1,2 кг
Степень защиты корпуса по ГОСТ 14254–96 IP20
Индикация на передней панели Светодиодная
Встроенное оборудование Источник звукового сигнала
Двухпозиционный тумблер СТАРТ / СТОП
Кнопка СБРОС
Сервисная кнопка
Средняя наработка на отказ** 60 000 ч
Средний срок службы 8 лет
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек. ** Кроме электромеханических переключателей и элемента питания часов реального времени.

Параметры дискретных входов и выходов ПЛК210

Дискретные входы (DI и FDI)
Параметр Значение (свойства)
Дискретные входы (DI) Быстрые дискретные входы
(FDI)
Режимы работы определение логического уровня определение логического уровня
счётчик высокочастотных импульсов
измерение частоты
обработка сигналов энкодера
Тип входов по ГОСТ IEC 61131-2 1
Максимальный ток «логической единицы» 5,5 мА
Максимальный ток «логического нуля» 1,2 мА
Напряжение «логической единицы» 9…30 В
Напряжение «логического нуля» 0…5,5 В
Гистерезис выключения «логической единицы», не менее 0,5 В
Подключаемые входные устройства контактные датчики,
трехпроводные датчики,
имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым
коллектором
контактные датчики,
трехпроводные датчики,
имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры
Минимальная длительность импульса, воспринимаемая входом 3 мс* 5 мкс
Максимальная частота входного сигнала 300 Гц* 95 кГц
* Определяется длительностью цикла ПЛК.
Дискретные выходы (DO) типа электромагнитное реле
Параметр Значение (свойства)
Тип контакта Нормально-разомкнутый контакт
Режимы работы переключение логического состояния
генерация ШИМ-сигнала
генерация заданного количества импульсов
Максимальный ток коммутации 5 А (при переменном напряжении не более 250 В (СКЗ), 50 Гц, резистивная нагрузка)
3 А (при постоянном напряжении не более 30 В, резистивная нагрузка)
Максимальное напряжение на контакты реле 264 В (СКЗ) переменного напряжения;
30 В постоянного напряжения
Минимальный ток коммутации 10 мА
Категория применения по ГОСТ IEC 60947-5-1:2014 АС-15, С300*
Механический ресурс реле, не менее 5 000 000 переключений
Электрический ресурс реле 35 000 переключений при 3 А, 30 В постоянного напряжения
50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения
50 000 переключений при категории применения С300*
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более 10 мс
Параметры ШИМ
Максимальная частота 1 Гц (при коэффициенте заполнения 0,5)
Минимальная длительность импульса ШИМ 50 мс
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА
Дискретные выходы (DO и FDO) типа транзисторный ключ
Параметр Значение (свойства)
Дискретный выходы (DO) Быстрые дискретные выходы (FDO)
Режимы работы переключение логического сигнала переключение логического сигнала
генерация ШИМ сигнала
генерация заданного количества импульсов
Режим включения выхода Верхний ключ Верхний и нижний ключи Верхний ключ Верхний и нижний ключи
Напряжение питания выходов 10…36 В
Максимальный постоянный ток нагрузки 0,85 А 0,15 А 0,85 А 0,15 А
Максимально допустимый кратковременный ток нагрузки 1,3 А 0,19 А 1,3 А 0,19 А
Максимальная частота выходного сигнала (для резистивной нагрузки) 300 Гц* 10 кГц 60 кГц
Минимальная длительность выходного сигнала (для резистивной нагрузки) 3 мс* 10 мкс 5 мкс
Максимальная емкость нагрузки 100 000 мкФ 1 мкФ** 100 000 мкФ 1 мкФ**
Типы защиты выходов защита от короткого замыкания при включении питания;
защита от пониженного питания выходов;
защита от перегрева выходного каскада;
защита от перегрузки по току выхода;
защита от обратного тока самоиндукции
* Определяется длительностью цикла ПЛК. ** Зависит от частоты и напряжения в цепи нагрузки (см. РЭ).

Функциональная схема программируемого логического контроллера ПЛК-210

Функциональная схема программируемого логического контроллера ПЛК-210-01-CS

Функциональная схема программируемого логического контроллера ПЛК-210-01-CS

Габаритные и монтажно-присоединительные размеры контроллера ПЛК210

Габаритные размеры контроллера ПЛК210

Габаритные размеры контроллера ПЛК210


Возможные ошибки при оформлении заказа на контроллер ПЛК-210-01/02/03/04/05-CS

Ввиду относительной сложности обозначения и формы заказа на контроллер ПЛК-210-01/02/03/04/05-CS, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: рэле, контролер, регулятор, дозатор, управляющее устройство контроля регулирования дозирования и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: ПЛК-210, ПКЛ210, ПКЛ-210, КПЛ-, КЛП-, ЛПК-, ЛКП- и т.д.;
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: PLC, programmable logic controller PLK210-01…05-CS, plk210-01-05-cs kontroller, GKR210, GKR-210 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на контроллер ПЛК-210, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики в простой форме изложения, а наши менеджеры и инженеры разберут, подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру) по наилучшему соотношению Цена-Качество-Срок Изготовления (Наличие на складе).

Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).

Техническая документация на программируемый логический контроллер ПЛК210-01…05-CS:
см. Карта заказа ПЛК210-01…05-CS контроллер логический программируемый (скачать опросный лист).
см. Технические характеристики ПЛК210-01…05-CS контроллер логический программируемый (Тех.описание).
см. Руководство по эксплуатации ПЛК210-01…05-CS контроллер логический программируемый.
см. Методика поверки ПЛК210-01…05-CS контроллер логический программируемый.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) PLC, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт PLC, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).


Copyright © ТЕПЛОПРИБОР.рф 2015-2024 все права защищены,
текст зашифрован, копирование отслеживается и преследуется;
авт. ПОМ; соавтор Овн ск3-7.
Официальный сайт ГК Теплоприбор — производство и поставка приборов КИПиА: Автоматика и вторичные приборы/ Измерители-регуляторы/ Приборы для управления насосами, контроллеры для ГВС, отопительных и вентиляционных систем/ PLC ПЛК210, 40-канальное реле ПР102, контроллер Контур-У-Щ1/Н2 / РОС-301, -301И, САУ-М6БКК1САУ-М7Е, БУН-02М, БУН-03М.
Тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) контроллер ПЛК210-01…05-CS по цене производителя, проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Автоматика и вторичные приборы

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

Вернуться в начало страницы.

Контроллер ПЛК210

Цена: от 64620 руб.

Наличие на складе: В наличии*

* На складе в Москве имеются в наличии программируемые логические контроллеры (PLC) для малых, средних и распределенных систем автоматизации, регистраторы, регуляторы, и корректоры ходовых брендов в стандартном (базовом) исполнении; при отсутствии в наличии специальных исполнений - плановый срок производства составит 10-15 рабочих дней или могут быть предложены недорогие бюджетные аналоги, имеющиеся в наличии.

Форму «Заказать онлайн» см. ниже
Краткие технические характеристики программируемого логического контроллера ПЛК210-01…05-CS: для средних и распределенных систем автоматизации ЖКХ, ИТП, ЦТП, водоснабжения, энергетики и т.д. Операционная система Linux с RT-патчем. Среда CODESYS V3.5. Ethernet (4 порта), RS485 (2 порта), RS232 (1 порт), USB (1 порт), SD-card (1 разъем), до 24 дискретных входов (DI), до 8 аналоговых входов (AI), до 18 дискретных выходов(DO), до 4 аналоговых выходов(AO), светодиодная индикация (СДИ), звуковой сигнал, температура окружающей среды Тос -40…+55 ºС, исполнение общепромышленное (без взрывозащиты Ех).

*- Все цены на контроллеры ПЛК210 и другие средства автоматизации (ПЛК, регуляторы, регистраторы-самописцы, корректоры и т.п.) указаны на базовые исполнения в рублях (см. общий прайс-лист) без учета налога (НДС=20%), стоимости специальных исполнений, тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелко оптовый заказ (при крупных оптовых партиях цена формируется индивидуально, исходя из объема, достигнутых договоренностей и адреса объекта).

ВНИМАНИЕ! Будьте осторожны при выборе поставщика — на российском рынке приборов автоматики имеются дешевые некачественные копии регуляторов-контроллеров ПЛК-210 и др.: аналоги, подделки и неликвиды, лишенные должного сервиса, гарантии, с меньшими или истекающими сроками годности, без дополнительных опций; поэтому, имеющие более низкую цену, чем у оригинальных изделий.

Заказать онлайн

Название фирмы*

Имя заказчика

Телефон*

E-mail*

Количество товара*

Примечание:
