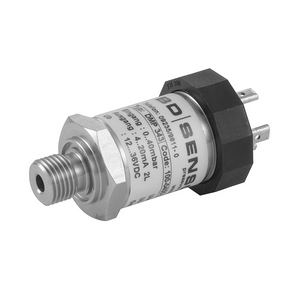

БД-1-И датчик низкого давления

Однопредельный преобразователь — датчик низкого давления БД-1-И предназначен для измерения низкого давления от 25 мбар, так же для измерения низкого давления разрежения, например, -60…0 мбар. Измеряемая среда для датчиков БД-1-И: газы, сжатый воздух, неагрессивные к примененным материалам жидкости.  Преобразователь оснащен кремниевым чувствительным элементом, размещенным на керамической подложке.

Датчик (преобразователь) низкого давления  БД-1-И имеет лучшие метрологические характеристики в своем классе.

Области применения датчика низкого давления БД-1-И:
— коммунальное (ЖКХ) и газовое хозяйство,
— теплоэнергетика, ТЭЦ, теплопункты, теплосчетчики,
— кондиционирование, биомедицинское оборудование
— электроприводы с частотными преобразователями,
— гидропрессы и многое другое.

Стоимость датчика давления БД-1-И  зависит от модификации, исполнения, диапазона измерения, дополнительных опций, общего объема заказа и других ценообразующих факторов (см. ниже по тексту форму заказа датчика БД-1).
Оптовая цена датчика давления БД-1-И (преобразователя базового исполнения) — от 11250 руб.*
*Цена на преобразователь БД-1-И  указана без НДС-20%, в расчете на мелкооптовый заказ, без учета акций, скидок и спецпредложений, конкретные условия и цены, как заказать (купить) датчик низкого давления БД-1, наличие на складе (или срок изготовления/производства)  уточняйте у менеджеров.


Технические характеристики датчика низкого давления БД-1-И

Параметр (характеристика) датчика давления БД-1-И Значение параметра (характеристики)
Измеряемые среды газы, сжатый воздух, неагрессивные жидкости нейтральные
к материалам датчика давления
Тип давления избыточное, разрежение
Диапазоны измерения ДИ 0…25 (40…6000) mbar, x 0.1 КПа; 0…1 (1,6…60) bar, x0,1 МПа
Стандартные диапазоны   0…25;  0…40; 0…60; 0…100; 0…160; 0…250; 0…400; 0…600; -25…0; -40…0; -60…0; -100…0; -160…0; -250…0; -400…0; -600…0; -10…15; -15…25; -20…40; -40…60; -60…100; -10…150; -150…250; -200…400 (мбар х 0,1 кПа)
0…1; 0…1,6; 0…2,5; 0…4; 0…6; 0…10; 0…16; 0…25; 0…40; 0…60;
-1…0 (бар х 0,1 МПа)
Основная погрешность (класс точности) 0,25; 0,5; %
Выходные сигналы 4…20 мА / 2-х пров.; 0…20 mA, 3-х пров.; 0…5 mA, 3-х
пров.; 0…10V DC, 3-х пров.; 0,5…4,5 V DC, 3-х пров.
Максимальная перегрузка 0…25 (60…400) мбар, x 0.1 КПа – макс. давление 1 бар.
0…1(1,6…60) бар, x 0.1 МПа – макс. давление 150 %
от измеряемого диапазона.
Диапазон рабочих температур Окружающая среда, Тос: — 40…+65 °С
Измеряемая среда, Тис: — 40…+90 °С
Резьба присоединения М20х1,5 (нар.),G½ (нар.), M12x1,5, G¼ (нар.)
Класс защиты IP 65; IP 67
Напряжение питания 10…30 В
Чувствительный элемент кремниевый
Материал корпуса нержавеющая сталь
Материал мембраны нержавеющая сталь
Материал уплотнения витон
Материал штуцера нержавеющая сталь
Варианты исполнения — штепсельный разъем Hirschman для кабеля диаметром
6-8 мм (DIN разъем) (базовое исполнение)
— проводное соединение (базовая длина кабеля для 2 и 3 присоединения 2 метра);
— штепсельный разъем 7 pins AVIATION PLUG.
Срок службы > 100×106 циклов нагружения
Средний срок службы  12 лет
Межповерочный интервал (МПИ)  2 года
Сопротивление нагрузки токовый выход:
2-х проводное: Rmax=[(UB-UB-min)/0.02] Ом;
3-х проводное: Rmax=500 Ом;
вольтовый выход:
Rmax=10 кОм
 Виброустойчивость  10g.
 Ударопрочность  100 g 11мс
Защита от короткого замыкания постоянно
Обрыв соединения датчик не повреждается, но прекращает работать
Потребление тока токовый сигнал: макс. 25мА
вольтовый сигнал макс. 7мА
Перегрузка по напряжению  -120…150 B постоянного напряжения (1с при 25 С)
Вес 140гр.

Габаритные и присоединительные размеры преобразователя БД1-ДИ

Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)

БД-1 размеры датчика




1) штепсельный разъем Hirschman для кабеля диаметром 6-8 мм (DIN разъем) (базовое исполнение)

2) штепсельный разъем 7 pins AVIATION PLUG

3) проводное соединение (базовая длина кабеля для 2 и 3 присоединения 2 метра)





Электрическая схема подключения БД-1

Двухпроводная схема присоединения   Трехпроводная схема присоединения

БД датчик 2-х проводная схема

БД датчик 3-х проводная схема


Форма записи условного обозначения при заказе датчика давления БД-1-И

Для того, чтобы заказать (купить) датчик давления БД-1-И, нужно оформить заявку в соответствии с установленной формой (структурой) записи условного обозначения преобразователя при заказе.

1. Тип прибора, марка (БД-1).
2. Тип измеряемого давления (избыточное И, абсолютное А).
3. Диапазон измерения.
4. Погрешность (класс точности).
5. Выходной сигнал.
6. Резьба присоединения.
7.Электрическое присоединение:
— Hirschman (DIN разъем) – стандарт, в коде заказа не указываем;
— проводное соединение – ПС;
— 7 pins AVIATION PLUG — AP

Пример записи условного обозначения при заказе и его расшифровка

БД-1,  И, (0…6 кПа), 0,5%, 4…20 мА, 20Мх1,5
Датчик (преобразователь) давления (БД-1), измеряемое давление — избыточное (И) , диапазон измерения 0…6 кПа (0…6 кПа), класс точности 0,5 (0,5%), выходной сигнал 4…20мА, 2-х проводн. (4…20мА), резьба присоединения М20х1,5 (М20х1,5).

Также можно заказать дополнительное оборудование для датчиков давления —монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы и т.д. и т.п. (см. ниже по тексту подробную инфомацию о вспомогательном и связанном оборудовании для преобразователей давления).


Возможные ошибки при оформлении заказа на преобразователи давления БД1-ДИ

Ввиду  относительного многообразия модификаций и исполнений преобразователей дифференциального давления П-ДД-Р-1, ПДДР-2 BD, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измеритель давления, измерительный преобразователь напора, разряжения (тяги), сенсор, индикатор, напоромер (тягомер) с унифицированным токовым выходным сигналом, регистратор, регулятор, прибор учета и т.д. и т.п.
— неправильные обозначения модели: БД1-ДИ, БД1-ИД, БД-1И, БД1И, БД-И-1, БД-И1 и т.п.
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: low pressure sensor BD-1-I pressure transducer, bd-1-i datchik nizkogo davleniya, <L-1-B, <L1-B (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на преобразователь малого давления БД1-ДИ, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, необходимость наличия опций (индикатора, взрывозащиты-Ех, госповерки), параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а наши инженеры подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению «Цена–Качество–Срок поставки (наличие на складе).

Техническая документация на датчик (преобразователь) низкого давления БД-1-И:
см. Карта заказа БД-1-И датчик низкого давления (скачать опросный лист).
см. Технические характеристики БД-1-И датчик низкого давления (Тех.описание).
см. Руководство по эксплуатации БД-1-И датчик низкого давления.
см. Методика поверки БД-1-И датчик низкого давления.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист) ПД, технический паспорт ПД, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.


Дополнительное оборудование для преобразователей давления (ПД-ДИ/ДВ/ДД/ДА)

I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР.

II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. HART-коммуникатор (для настройки параметров, калибровки, выбора режимов работы), HART-модем, конфигурационное программное обеспечение ПО.

III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.

см. подробнее про дополнительное/вспомогательное оборудование ПД
